汽车行业专用几何控制工装装置

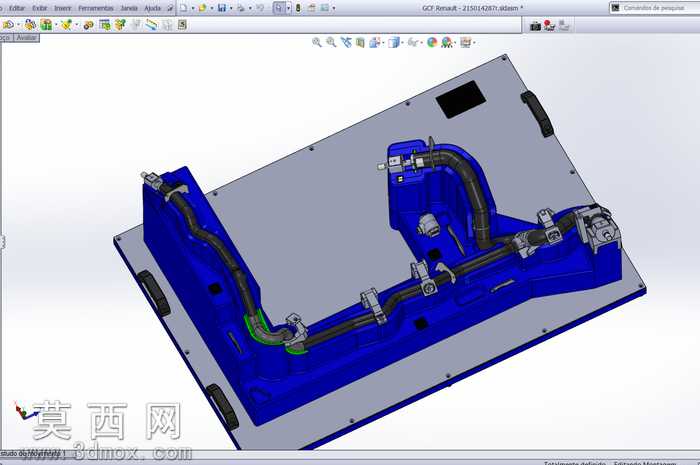

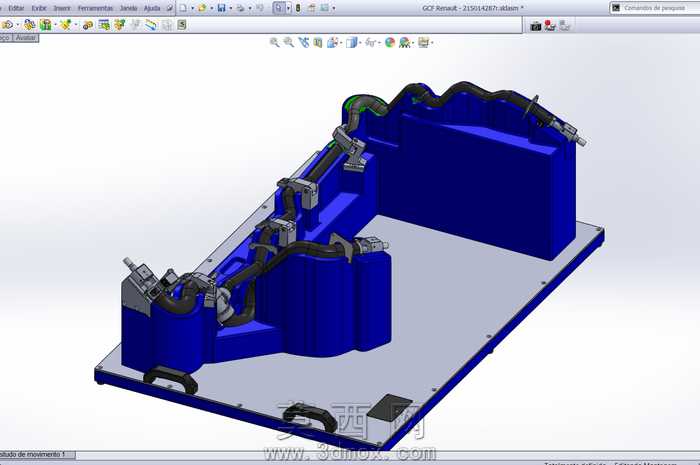

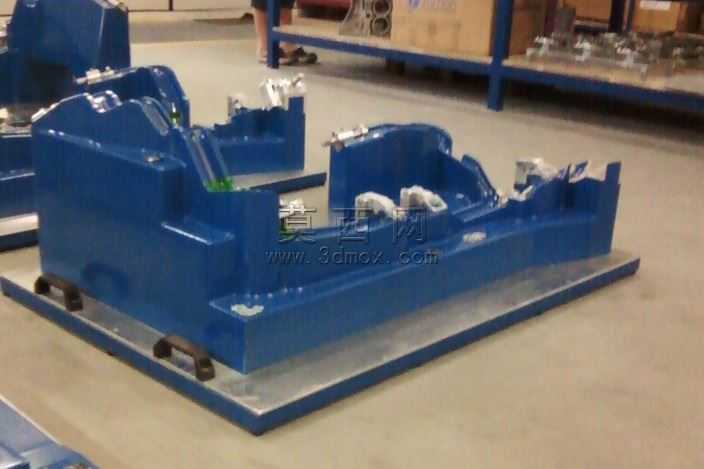

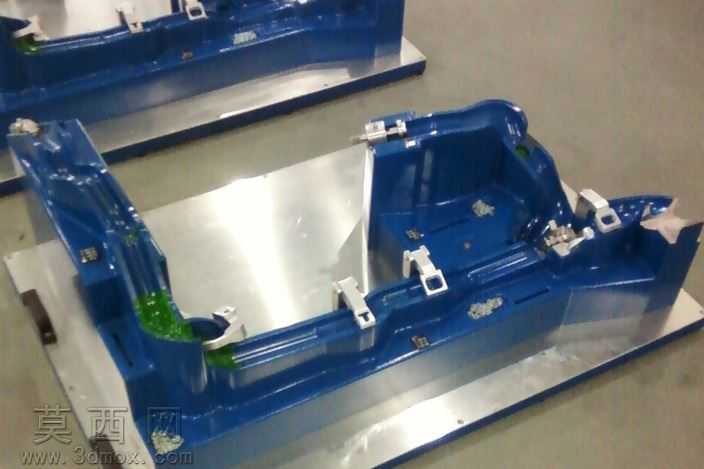

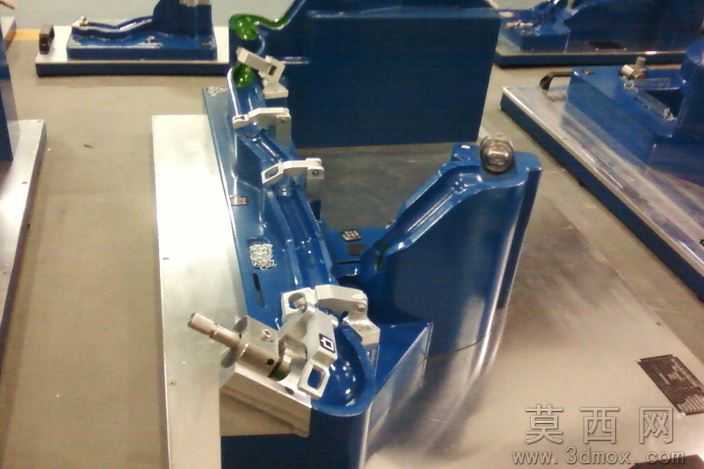

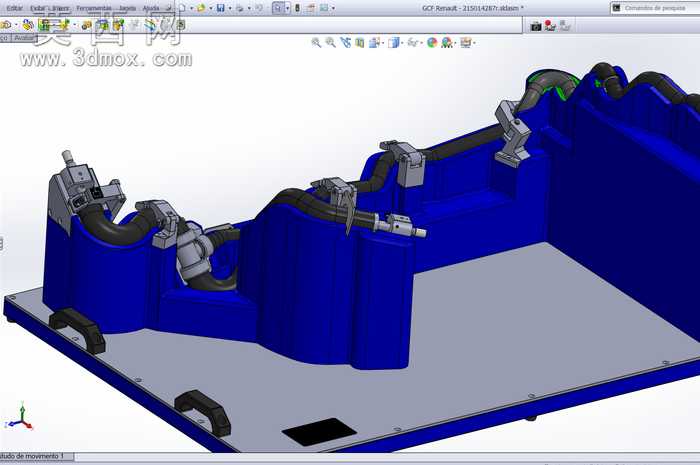

本模型为汽车行业专用的几何控制工装装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循汽车零部件检测装夹的公差规范，对每一处定位结构、夹紧组件都进行了全参数化约束，确保模型可根据实际待检测工件的尺寸参数进行快速调整适配。模型整体以工装基座为承载主体，基座采用加厚钢板焊接结构的设计逻辑，建模时对基座的安装平面、定位基准面都做了平面度约束的特征标注，还原了实际工装的基准精度要求。沿基座长度方向排布的多组夹紧定位组件，分别对应汽车长条形结构件的不同装夹点位，每一组夹紧模块都包含固定定位座、快速压臂、锁紧销、可调定位块四个核心部分，建模时对压臂的开合行程、锁紧销的配合公差、定位块的可调范围都做了运动仿真约束，可直观展示工装的装夹操作流程。模型材质渲染阶段，对基座部分赋予了深蓝色金属烤漆材质，还原实际工装的表面喷涂工艺，对夹紧组件的金属加工面赋予了磨砂不锈钢材质，对定位基准销、调节螺栓等精密部件赋予了抛光合金钢材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染效果贴近实际工业工装的真实视觉表现。设计思路上，该几何控制装置核心用于汽车结构件的形位公差检测过程中的精准定位，通过多点位同步装夹的结构设计，避免待检测工件在检测过程中出现形变、位移，保证几何尺寸检测结果的准确性，建模时充分考虑了工装的操作便捷性，所有夹紧操作都可在工件单侧完成，无需多工位配合，同时预留了检测工具的接入空间，可适配三坐标测量仪、形位公差检具等多种检测设备的使用需求，整体结构紧凑，定位精度高，完全符合汽车零部件生产检测环节的工装使用标准。
