多联重载拖车车轴总成结构设计

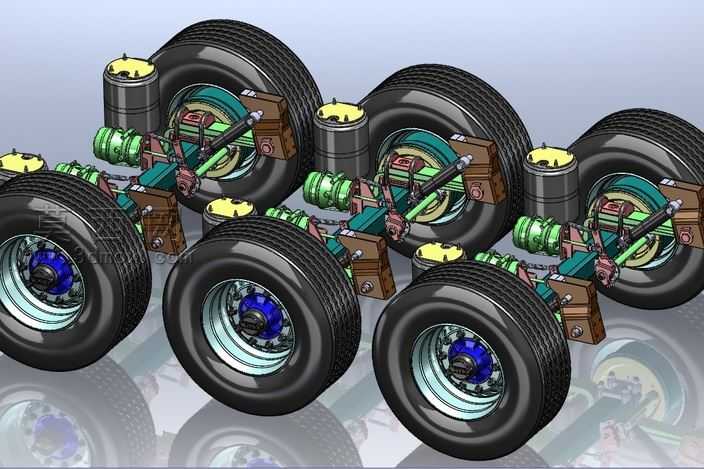

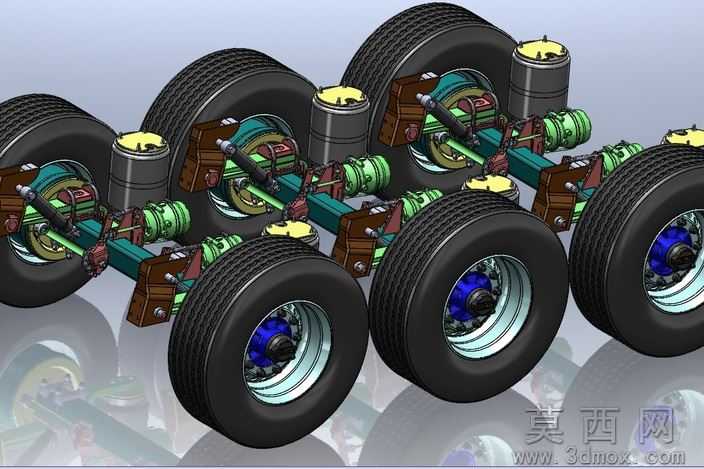

本模型为多联重载拖车车轴总成三维设计，采用SolidWorks完成全参数化建模，整体采用三轴六轮的重载布局形式，适配大吨位货运挂车、特种作业拖车的承载需求。建模过程中首先完成核心车轴主体的参数绘制，采用实心锻造轴体的结构特征，轴头位置预留轮毂轴承安装位、制动底板固定位，严格按照重载车轴的力学承载要求设计轴径过渡圆角，避免应力集中问题。其次完成轮毂与轮胎总成的建模，轮毂采用分体式辐板结构，搭配重载子午线轮胎模型，轮胎表面还原真实的块状防滑胎纹，轮毂螺栓孔位、中心定位孔均按照行业通用标准尺寸绘制，保证装配匹配性。制动系统部分还原了鼓式制动结构与气动制动组件，包含制动气室、制动调整臂、制动凸轮轴等核心部件，制动气室采用膜片式结构，外部还原气室壳体、推杆、连接叉的细节，气路接口位置预留标准安装尺寸。悬挂部分搭配了重型钢板弹簧支座与减震阻尼筒，减震筒采用金属外筒搭配橡胶缓冲垫的结构，各部件之间的连接销轴、固定螺栓均按照实际装配关系添加同轴、重合等配合约束，保证整体结构可实现真实的跳动、制动动作模拟。材质渲染阶段，车轴主体赋予调质钢金属材质，表面做发黑防锈处理质感，轮毂采用银灰色铸钢材质搭配蓝色端盖标识，轮胎赋予黑色橡胶材质并添加轻微的粗糙质感，制动气室、减震筒外表面分别赋予铸铁、铝合金材质，钢板弹簧片间还原叠片结构的金属光泽，整体渲染效果清晰区分各功能部件，直观展现车轴总成的装配层次与结构逻辑。设计过程中充分考虑重载工况下的受力分布，三轴等距排布保证载荷均匀分配，各连接部件的安装位置均预留足够的操作空间，便于后期实际生产中的装配与维护，整体模型结构完整，细节还原度高，可用于拖车结构教学、承载性能仿真分析、专用车改装设计参考等场景。
