外六角M20标准紧固件螺栓结构

　　在重型管路调压装置、工业阀门配套的法兰连接场景中，这类外六角M20螺栓是实现承压部件刚性锁紧的核心基础零件，常被用于减压阀阀体与端盖、法兰对接面的紧固作业，承担着密封面预紧力维持、承压部件位置固定的作用，避免介质输送过程中因压力波动、设备振动出现连接松脱、密封泄漏的问题。从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，六角对边尺寸符合常规紧固件配套扳手的夹持规范，作业时可通过普通开口扳手、套筒扳手施加拧紧力矩，不需要特殊定制工装就能完成装拆，适配现场运维、产线装配的通用工具条件。

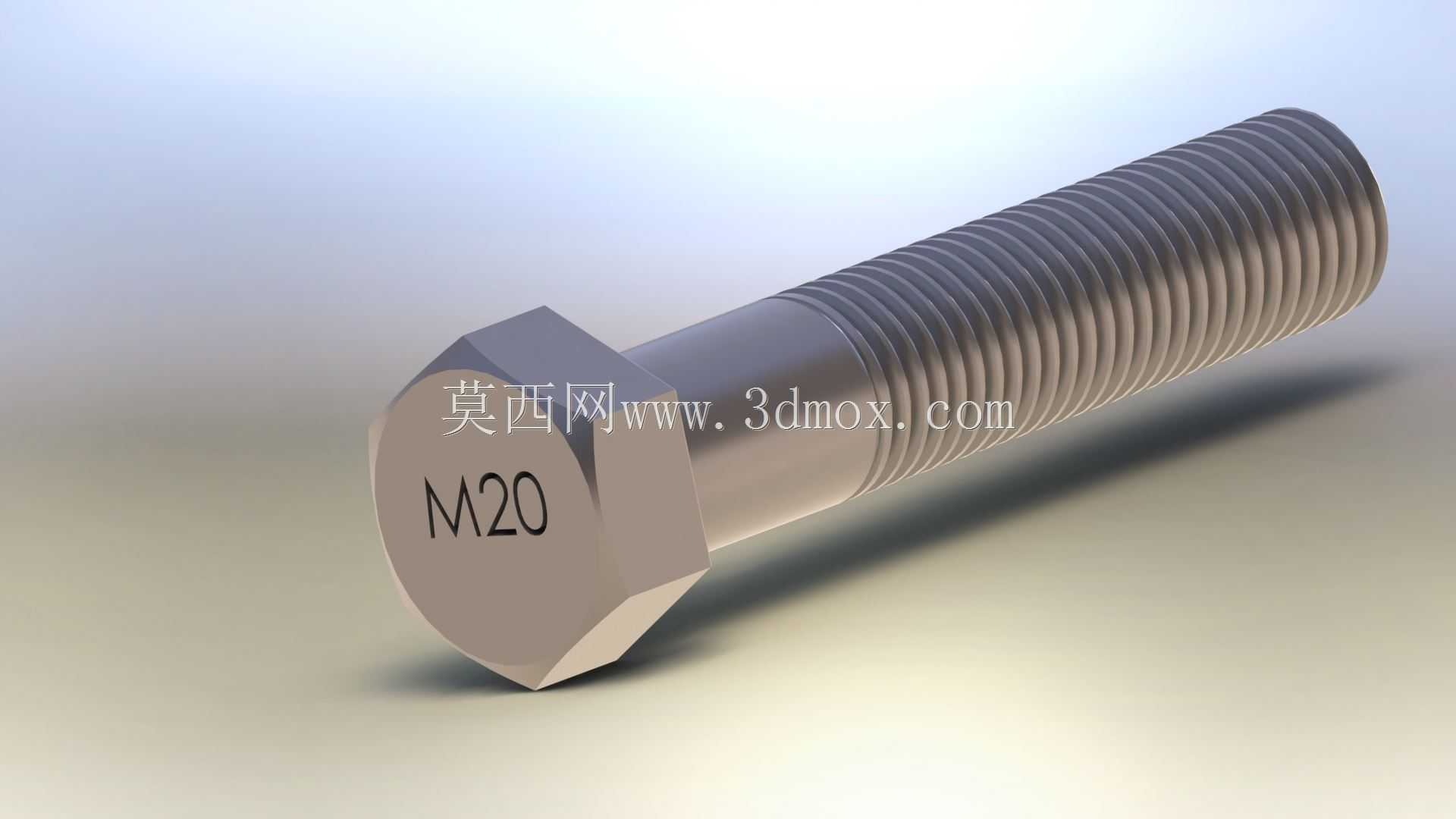

　　杆部全螺纹的结构设计，让它可以适配不同厚度的被连接件组合，不需要额外计算光杆段长度的匹配度，在法兰叠层厚度存在小幅公差波动时，依然可以通过螺母旋合行程调整，保证足够的螺纹啮合长度，满足预紧力的传递要求。头部端面的M20标识直接标注了螺纹公称尺寸，现场分拣、选型时可以快速识别规格，避免不同规格螺栓混放导致的错装问题，这也是工业紧固件设计中兼顾实用性的细节处理。从安装边界来看，这款螺栓的螺纹规格为M20公制粗牙，螺距符合普通粗牙螺纹的通用标准，配套的平垫、弹垫、螺母都可以直接选用对应公称直径的标准件，不需要单独定制配套连接件。

　　安装时需要注意六角头部的回转空间，要预留足够的扳手操作空间，避免相邻螺栓间距过小导致扳手无法正常卡入，影响拧紧作业的效率，甚至无法达到设计要求的预紧力矩。在实际工况应用中，这类螺栓需要配合弹簧垫圈使用，尤其是在减压阀这类存在介质脉动、设备自身带小幅振动的场景下，弹簧垫圈可以提供持续的张紧力，抵消振动带来的螺纹副间隙增大问题，降低螺栓松脱的风险。如果是用于腐蚀性介质的管路场景，还可以根据实际介质特性更换同规格的不锈钢材质螺栓，但三维结构的尺寸基准、安装配合边界完全一致，不需要调整连接部位的开孔尺寸、法兰厚度设计。

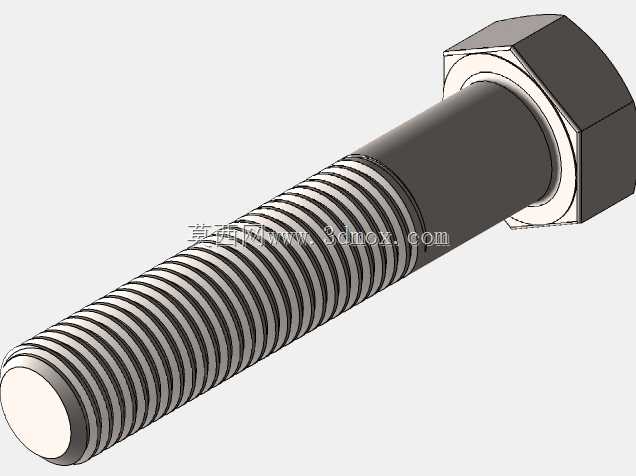

　　建模过程中，螺纹部分采用了符合实际牙型的细节处理，既还原了螺纹的真实外形特征，也能在装配仿真时准确模拟螺纹旋合的干涉检查，避免设计阶段出现螺纹孔与螺栓长度不匹配、啮合长度不足的问题。头部的六角倒角、杆部与头部的过渡圆角都做了符合工程实际的处理，过渡圆角可以降低螺栓头部与杆部连接位置的应力集中系数，在承受交变载荷、冲击载荷时，减少应力集中导致的断裂风险，这也是紧固件结构设计中容易被忽略的细节，很多非标的简化模型会省略这个过渡结构，导致后续有限元受力分析时出现应力值失真的问题。在做整机装配设计时，这类标准紧固件的模型可以直接调用，不需要重复建模，只需要根据实际连接厚度调整螺栓的旋入长度即可，能够大幅提升管路系统、阀组装配的设计效率。同时，模型的尺寸基准完全对齐国标紧固件的尺寸规范，在导出工程图时可以直接标注对应的规格参数，不需要反复核对尺寸偏差，保证设计输出的图纸符合生产加工、现场装配的尺寸要求。在日常的设备运维场景中，这类通用规格的螺栓互换性极强，一旦出现螺纹损伤、零件锈蚀需要更换时，不需要寻找特定厂家的定制配件，在常规的五金渠道就能获取同规格的标准件，大幅降低设备的运维备件成本，也减少了因备件缺失导致的设备停机时间。
