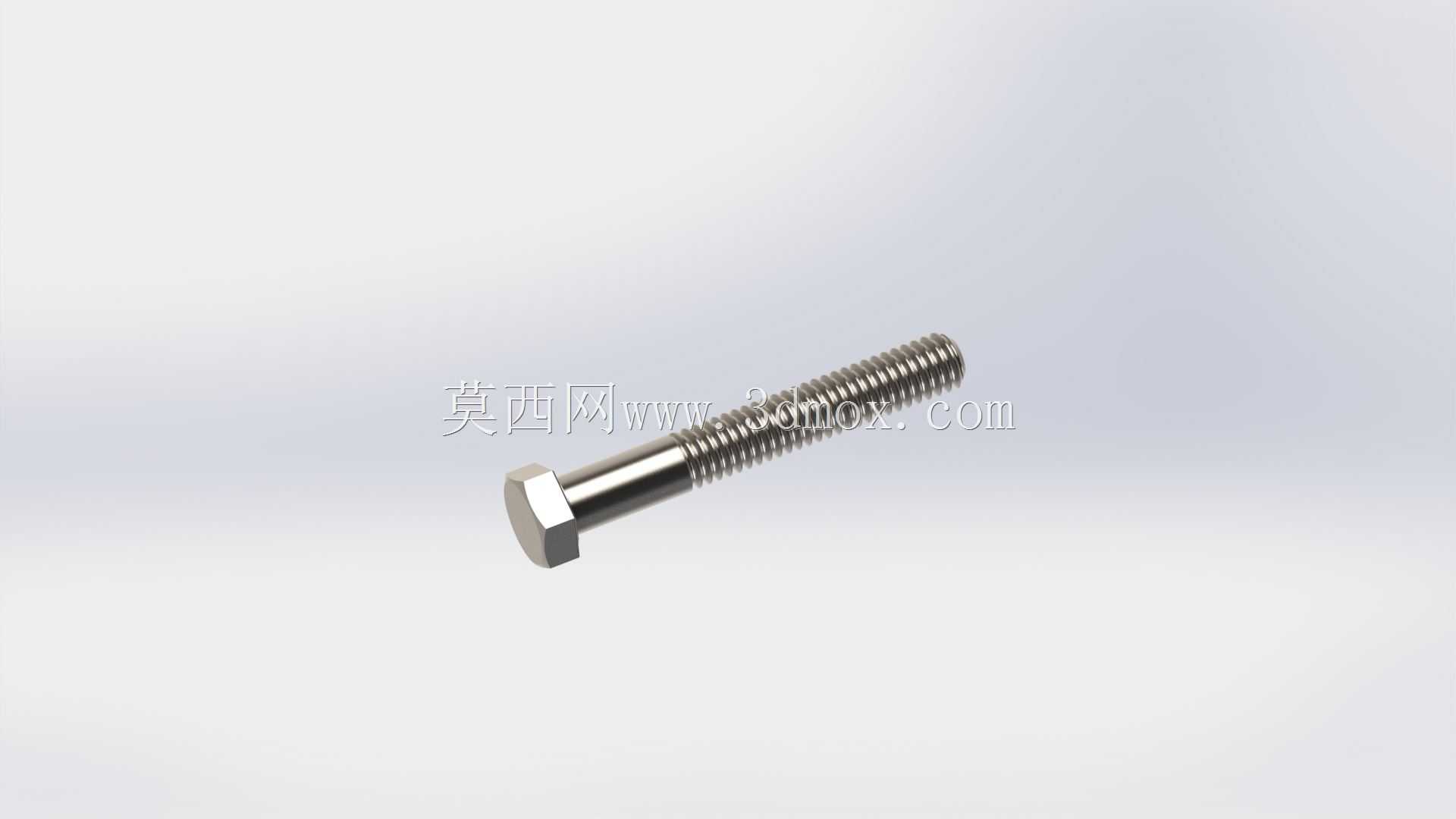

外六角M14西瓦塔螺栓紧固件结构

　　在工业装配场景里，这类M14规格的外六角螺栓是最常见的可拆卸紧固连接件，西瓦塔对应的结构设计适配多数中等载荷的连接工况，从通用机械设备的机架拼接、阀门组件的阀盖紧固，到工装夹具的模块定位、五金结构的受力连接，都能见到同规格紧固件的应用。从实际使用的角度看，这类螺栓的核心作用是通过螺纹副的咬合，配合平垫、弹垫或者防松螺母，在两个被连接件之间提供足够的夹紧力，保证设备运行过程中连接副不会因为振动、交变载荷出现松脱移位。

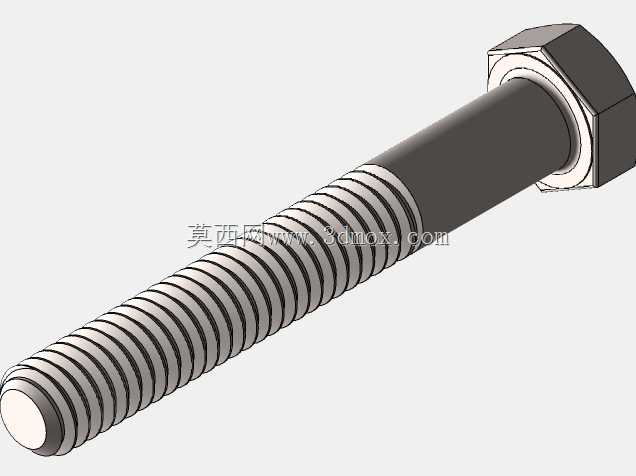

　　设计这类紧固件的三维结构时，首先要匹配公制螺纹的标准牙型，M14对应的粗牙螺距为2mm，螺纹段的长度需要根据实际夹持厚度预留足够的啮合长度，通常要保证拧入螺母后露出2-3个牙距，既避免螺纹啮合不足导致的滑牙，也不会因为螺杆过长干涉其他部件。螺栓头部采用外六角结构，是因为这种结构可以适配普通开口扳手、套筒扳手、梅花扳手等多种通用工具，拧紧时的受力面均匀，能承受较大的拧紧力矩，相比内六角、一字槽、十字槽的头型，在大扭矩紧固场景下不容易出现打滑、槽口崩损的问题。

　　从安装边界来看，M14螺栓对应的六角头对边尺寸为21mm，设计装配空间时需要预留足够的扳手操作空间，通常在螺栓头部周围要留出至少30mm的操作半径，保证扳手可以顺利套入并完成旋转动作；螺杆穿过的被连接件通孔直径通常加工为15-15.5mm，既方便螺杆顺利穿入，也能补偿两个连接件之间的少量位置度误差，避免装配时出现卡滞。螺纹段的收尾部分要设计合理的退刀结构，避免螺纹末端出现不完整牙型导致的螺母卡滞，同时螺杆末端的倒角设计可以引导螺母顺利对准螺纹，提升装配效率。在实际选型应用中，这类螺栓的长度规格覆盖范围很广，短规格的可以用于薄板件、法兰盘的紧固，长规格的可以穿透多层叠装的结构件，配合不同长度的螺纹段设计，适配不同的夹持厚度需求。

　　需要注意的是，在有振动的工况下使用时，不能只依赖螺栓本身的预紧力防松，需要配合弹垫、防松螺母或者螺纹胶使用，避免长期运行后螺栓松动引发设备故障。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线提升模型运行效率，如果是用于加工出图，则需要绘制精确的螺旋扫描牙型，标注清楚螺纹公差、表面处理要求，保证加工出来的零件可以和标准螺母顺畅配合。六角头和螺杆衔接的位置要设计合理的圆角过渡，避免应力集中导致螺栓在受拉、受剪的时候从头部位置断裂，这个过渡圆角的尺寸虽然不大，但直接影响螺栓的疲劳强度，在交变载荷的应用场景下尤为重要。很多新手建模的时候容易忽略这个过渡结构，直接把六角头和螺杆做直角衔接，做有限元受力分析的时候就会发现这个位置的应力集中系数非常高，和实际零件的受力特性不符。另外，螺栓的杆部如果是铰制孔用的类型，杆部直径会和螺纹大径保持一致，公差带更严格，用于需要精准定位的连接场景，普通的受拉螺栓杆部直径会略小于螺纹小径，穿装的时候更顺畅，成本也更低，这个细节在建模选型的时候要根据实际使用场景区分，不能一概而论。
