外六角半牙M16紧固件结构设计

　　这款外六角半牙螺栓是减压阀装配环节中常用的承压紧固件，在流体控制类阀门的阀盖与阀体连接、调压组件与壳体的紧固场景中应用广泛，其设计完全匹配中低压工况下的静载与小幅交变载荷连接需求，避免阀门在长期带压运行过程中出现连接松脱、密封面错位泄漏的问题。从结构设计逻辑来看，采用半牙结构是充分考虑了减压阀的装配空间特性：阀门的连接法兰有固定厚度，光杆段穿过法兰通孔后，螺纹段配合螺母完成锁紧，光杆部分的直径与螺纹大径保持一致，光杆段与通孔的配合间隙控制在0.2-0.3mm区间，既可以保证装配时的穿入便利性，又能起到径向定位作用，避免阀盖与阀体装配后出现同轴度偏差，影响内部调压阀芯的动作精度。

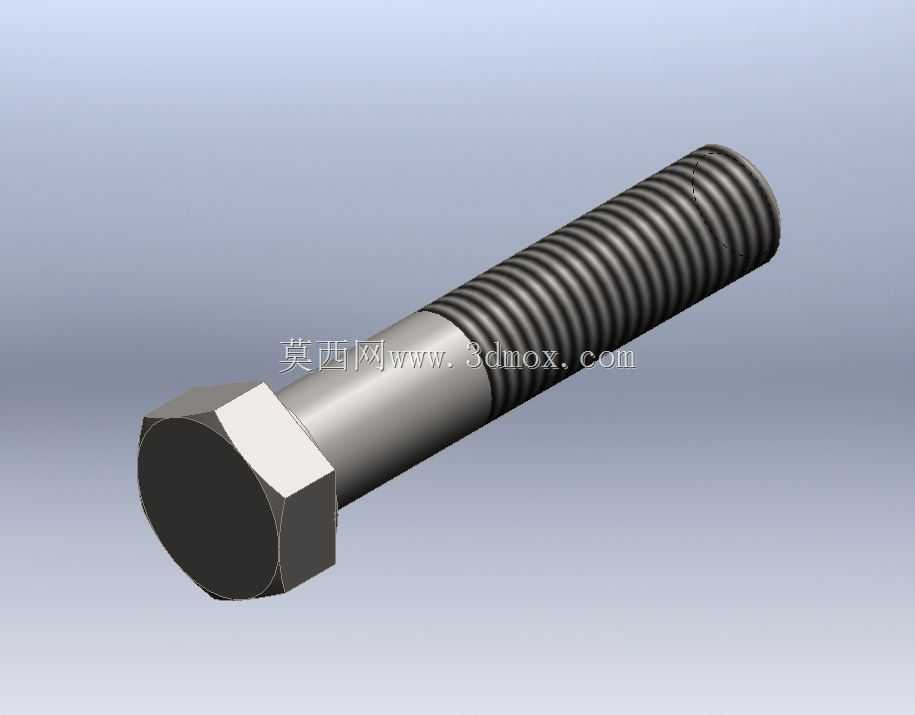

　　头部采用标准外六角结构，对边尺寸符合常规紧固件的扳手适配要求，不管是使用固定开口扳手、套筒还是气动拧紧工具，都能找到稳定的受力面，拧紧过程中不会出现打滑脱力的情况；头部与光杆段的过渡位置设计了合理的圆角，避免应力集中导致的螺栓头部断裂问题，毕竟减压阀在工况波动时会产生小幅振动，应力集中位置很容易在长期交变载荷下出现疲劳裂纹。螺纹段采用标准公制粗牙设计，M16规格的粗牙螺纹螺距为2mm，粗牙螺纹的优势在于装拆便捷，对轻度的螺纹磕碰损伤容忍度更高，适合工业现场的装配与维护场景，不需要使用特制的细牙螺纹配套工具；螺纹收尾处设计了合理的退刀结构，避免螺纹末端出现不完整牙型导致的螺母卡滞问题，同时螺纹段的长度经过精确核算，保证螺母拧紧后能露出2-3个牙距，既满足螺纹连接的啮合长度要求，保证足够的锁紧力，又不会因为螺纹过长导致多余部分干涉阀门内部的其他运动组件。

　　从安装边界来看，这款螺栓的光杆段长度匹配减压阀常用的法兰连接厚度，装配时不需要额外加装过长的垫片来补偿长度，头部的六角厚度也经过优化，不会因为头部过高导致阀门外部的防护外壳安装出现干涉；螺栓的轴线方向与法兰密封面保持严格垂直，设计阶段就控制了头部支撑面与螺杆轴线的垂直度公差，避免拧紧时出现偏载，导致法兰密封面受力不均出现泄漏。在实际选型应用中，这款螺栓除了减压阀装配，也可以适配其他中低压通用工业设备的法兰连接、构件紧固场景，其半牙结构的抗剪切性能优于全牙螺栓，因为光杆部分没有螺纹的应力缺口，在承受横向剪切载荷时，力的传递更加均匀，不会在螺纹牙底位置出现应力集中断裂的情况。

　　建模过程中严格遵循公制紧固件的形位公差要求，外六角头部的六个面平面度、相邻面的夹角公差、螺纹的牙型角精度都按照通用机械紧固件的标准执行，导入装配体后可以直接完成虚拟装配验证，检查与法兰孔、螺母、周边组件的干涉情况，不需要二次调整模型尺寸就能直接用于工程图导出、装配工艺模拟等环节。很多设计人员在做阀门类产品的紧固件选型时，容易忽略螺栓光杆段与通孔的配合关系，要么选了全牙螺栓导致剪切强度不足，要么选的螺纹段长度过长导致螺母拧紧后啮合长度不够，这款半牙M16螺栓的结构尺寸就是针对这类通用法兰连接场景优化的，光杆段承担径向定位与横向剪切力承载，螺纹段承担轴向锁紧力，各段的受力分工明确，能有效提升连接结构的长期可靠性，减少设备运行过程中的紧固件失效风险。
