可配置层压U型槽钢型材结构设计

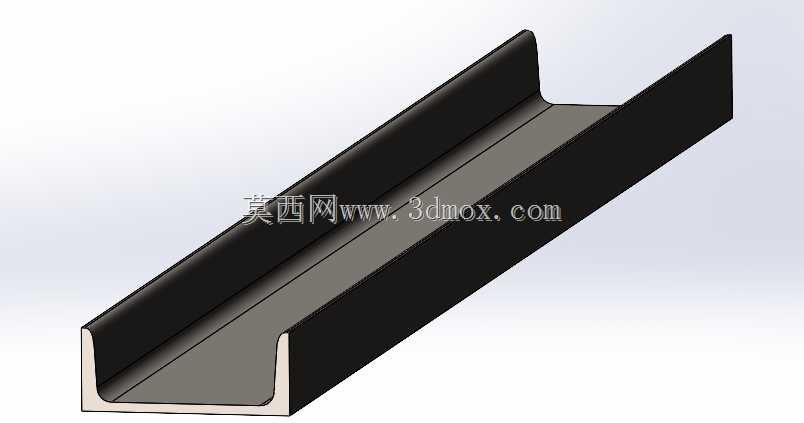

　　从结构受力角度看，U型截面的形心靠近底面位置，当型材作为简支梁承受竖向载荷时，底面作为主要受拉区，两个侧边承担抗剪与抗弯的辅助作用，开口朝上布设时可以直接在槽内布设线缆、小型气路管路，不用额外加装走线槽，侧面的平整平面可以直接通过螺栓连接角码、固定设备安装脚，不需要额外焊接连接耳板，装配灵活性更强。设计这类可配置型材的时候，首先要确定常用的三个规格对应的截面参数，3英寸、4英寸、6英寸规格分别对应不同的承重等级，3英寸规格适合轻型的管线支吊、小型设备的外围护框架，4英寸规格可以用于中型设备的机架主梁、厂房内的轻型过道支撑，6英寸规格能满足重型货架的主横梁、大跨度管线的综合支吊架承重需求。在厂房搭建、设备机架拼装、管线支吊架布设这类现场施工场景里，冷弯成型的U型型材是出镜率极高的基础构件，不同于热轧槽钢的固定规格局限，可配置尺寸的层压U型槽钢能适配更多非标准化的安装需求，不用在现场反复切割补焊调整型材尺寸，能大幅缩减现场装配的调整工时。这类U型型材的截面采用对称开口设计，两个侧边与底面保持垂直过渡，棱边做了小半径的圆角处理，避免应力集中在弯折位置，长期承受静载或者小幅振动载荷时，不会在弯折处出现疲劳开裂的问题。

　　不同规格的型材壁厚可以根据实际载荷调整，层压成型的工艺能保证整个型材长度方向的截面尺寸一致性，不会出现热轧型材常见的翼缘倾斜、壁厚不均的问题。安装边界上，这类U型型材的对接可以采用内衬套管的方式，在两根型材的接口位置插入一段尺寸匹配的短截U型钢，通过侧面的紧固螺栓锁紧，对接位置的抗剪强度能达到型材本身强度的85%以上，不需要做焊接处理，适合无动火作业的施工场景。如果是垂直方向安装作为立柱使用，可以在底面预先打安装孔，直接通过膨胀螺栓固定在地面基础上，两个侧边的槽内可以卡入T型螺栓，用来固定层板、安装面板或者其他附属构件，安装位置可以沿着型材长度方向任意调整，不用预先在型材上打孔，适配现场灵活调整的安装需求。

　　在做三维建模的时候，要重点还原弯折位置的圆角细节，不能直接做直角折弯，实际生产中层压冷弯的弯折位置必然存在工艺圆角，忽略这个细节会导致后续做有限元受力分析时，弯折位置的应力计算结果偏差过大，无法指导实际选型。另外要注意型材的端面切口要做垂直于长度方向的平切处理，现场安装时如果需要截断，只要保证切口平整，就能直接和配套的端盖、连接角码配合，不需要二次打磨端面。这类U型型材在实际使用中，还可以两两对扣拼接成箱型截面构件，通过侧面间隔点焊或者螺栓锁紧，就能获得比单根U型钢强数倍的抗扭性能，作为大跨度的横梁使用时，挠度变形量能控制在允许范围内，比直接采购方管的成本更低，还能根据需要灵活调整拼接的紧固位置。

　　在仓储货架的设计中，这类可配置U型槽钢可以作为货架的立柱与横梁，根据存储货物的重量选择对应英寸规格的型材，轻型货架用3英寸规格就能满足每层几百公斤的承重需求，重型仓储场景换用6英寸规格搭配加厚壁厚，就能承载吨级的货物载荷，而且槽内的T型螺栓结构可以任意调整层板高度，适配不同尺寸的货物存储需求，比传统的角铁货架装配效率高很多，后期调整也更方便。在自动化设备的机架设计中，这类U型型材可以替代部分铝型材使用，成本比同规格的工业铝型材低40%左右，焊接性能也更好，需要做刚性连接的位置直接焊接即可，不需要依赖专用的铝型材连接件，整体机架的刚性更强，在有焊接作业的加工车间环境里使用，也不会像铝型材那样容易被焊渣飞溅打坏表面。做结构选型的时候，要注意根据支撑跨度计算型材的挠度，比如4英寸规格的U型槽钢，壁厚2mm时，1.5米跨度下承受100kg均布载荷，挠度不会超过2mm，完全满足大多数设备机架、支吊架的刚度要求，不需要额外增加加强筋。如果跨度超过2米，就需要换用6英寸规格，或者在型材槽内加焊加强筋，提升截面的惯性矩，避免长期受载出现下弯变形。
