DIN1480开式钩眼型花兰螺丝结构设计

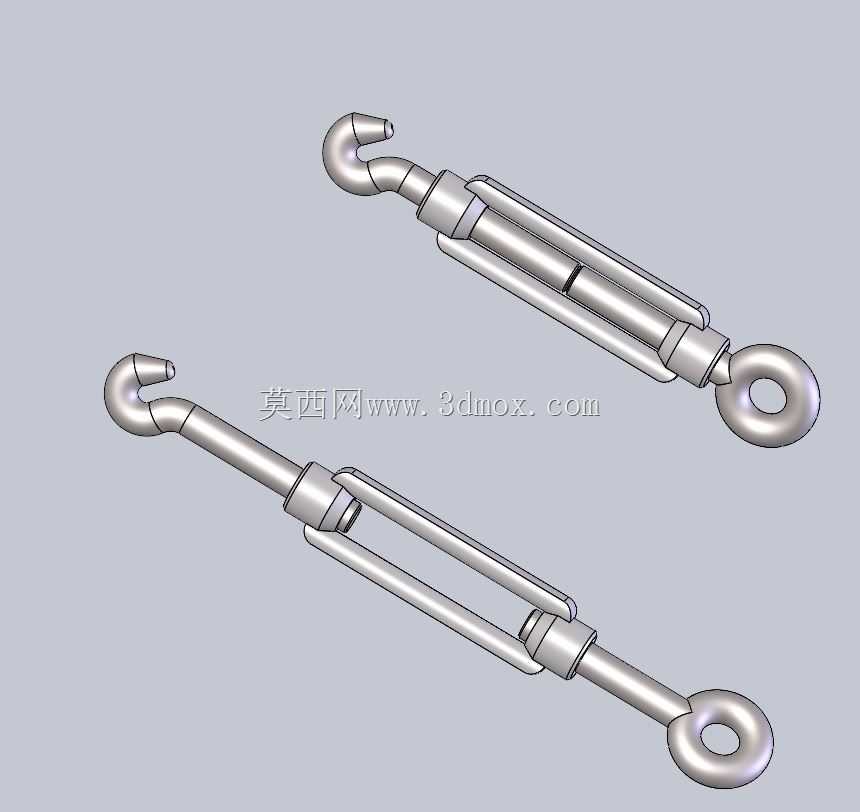

　　在起重索具配套、钢结构拉接、线缆张紧、舞台桁架固定、船舶系固等工程场景里，这类开式钩眼结构的花兰螺丝是调节张紧度、补偿安装误差的核心受力构件，区别于闭式锻造的花兰体，开式结构的花兰在现场调节时无需完全拆卸两端连接件，转动中间架体即可快速调整两端螺杆的伸出长度，在高空作业、狭小安装空间的工况下能大幅降低操作难度，减少配套工具的使用需求。从结构受力逻辑来看，该构件一端为弯钩结构，可直接挂接在带吊环、挂耳的固定端上，无需额外配置连接销件，适合需要快速拆装的临时拉接场景；另一端为带孔眼的环端，可通过销轴、卸扣与被张紧的钢丝绳、拉杆、钢构件做刚性铰接，避免连接点出现滑脱风险，两端螺杆采用相反旋向的螺纹设计，转动中间的开式架体时，两端螺杆会同步向内收或向外伸，实现张紧行程的无级调节。

　　设计过程中首先要匹配不同公称规格的螺纹承载能力，从M6到M48的规格区间里，小规格产品多用于轻型线缆张紧、小型桁架拉接，螺纹采用粗牙普通螺纹保证自锁性，避免受振动载荷时出现回松；大规格产品则用于重型钢结构拉接、码头系固、桥梁缆风绳固定场景，螺纹精度选用中等配合等级，既保证转动调节的顺畅度，又能避免螺纹间隙过大带来的受载冲击。开式架体的设计要兼顾强度与调节便利性，架体两侧的连接筋需要匹配对应规格螺杆的抗拉强度，避免受拉时出现架体张开变形，架体中部的空腔要预留足够的扳手卡位空间，现场作业时可使用标准呆扳手、管钳夹持架体中部转动，无需定制专用工装。

　　安装边界方面，需要明确产品的最小闭合长度与最大张开长度，选型时要保证安装后调节行程留有足够余量，避免出现架体完全闭合无法继续张紧、或是完全张开导致螺纹啮合长度不足的安全隐患；钩端的开口尺寸要匹配所挂接构件的直径，避免挂接后间隙过大出现晃动，眼端的内孔直径要与配套销轴的直径做公差匹配，铰接间隙控制在合理范围，减少受载时的冲击载荷。实际应用中，这类构件的受力方向要尽量保持与构件轴线重合，避免出现侧向受载，否则会导致螺杆弯曲、架体变形，甚至出现断裂失效；在长期受振动的工况下使用时，需要在调节到位后配装锁紧螺母，固定两端螺杆与架体的相对位置，防止受振回松导致张紧力丧失。

　　从建模逻辑来看，建模时需要还原螺纹的实际旋向与啮合关系，开式架体的焊缝、过渡圆角都要按照实际加工工艺做还原，两端钩部的弯曲半径、眼端的内孔倒角都要符合五金索具的通用制造规范，保证模型导出后可直接用于装配模拟、干涉检查，也可作为选型时的尺寸参考，帮助设计人员快速核算安装空间、判断调节行程是否满足现场需求。不同于封闭筒式花兰螺丝，开式结构的可视性更好，日常巡检时可以直接观察到两端螺杆的啮合长度，及时发现螺纹啮合不足、螺杆变形等安全隐患，在户外长期使用的场景下，开式结构不易积存雨水、灰尘，螺纹部位的维护保养更加便捷，可定期在螺纹处涂抹润滑脂，保证调节操作顺畅，避免锈死无法调整。
