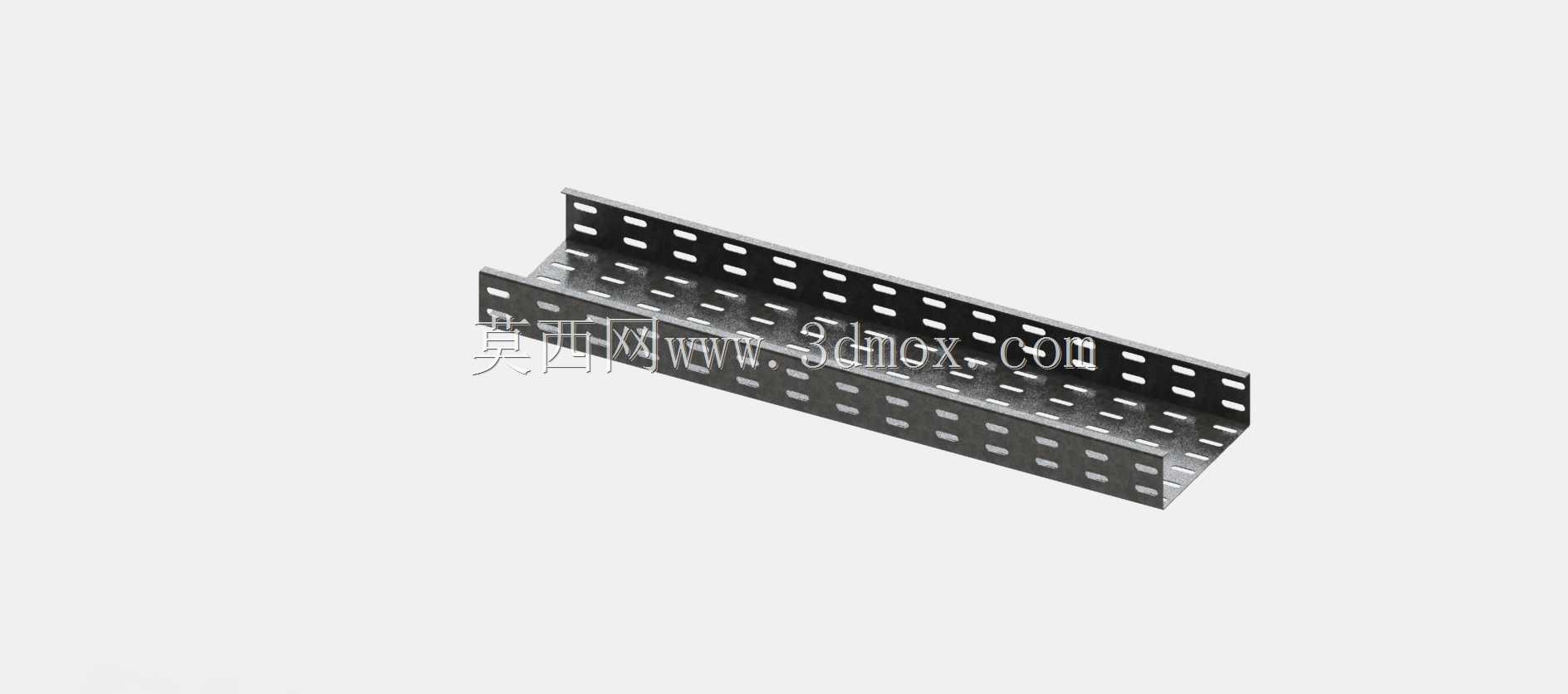

150×50规格冲孔式金属电缆桥架

　　在工业厂房配电布线、数据中心线缆敷设、商业综合体强电弱电整合施工场景里，电缆桥架是替代传统穿管布线、大幅提升线缆布设效率与后期维护便捷性的核心承载构件，这款150×50规格的冲孔式金属桥架，正是针对中等线缆容量的敷设需求开发的标准化布线构件。从实际工程应用来看，这类规格的桥架常被用于车间设备分支回路布线、写字楼楼层水平线缆通道、自动化生产线侧边线缆归集场景，既可以独立作为水平敷设的主通道，也能配合垂直桥架、弯通、三通等配件完成转角、上下爬升、分支引出的布线需求，相比槽式全封闭桥架，冲孔结构的散热表现更优，尤其适合承载多根发热的电力电缆，能有效降低线缆运行时的积热风险，同时冲孔结构也能减少整体自重，降低吊装支架的载荷负担。

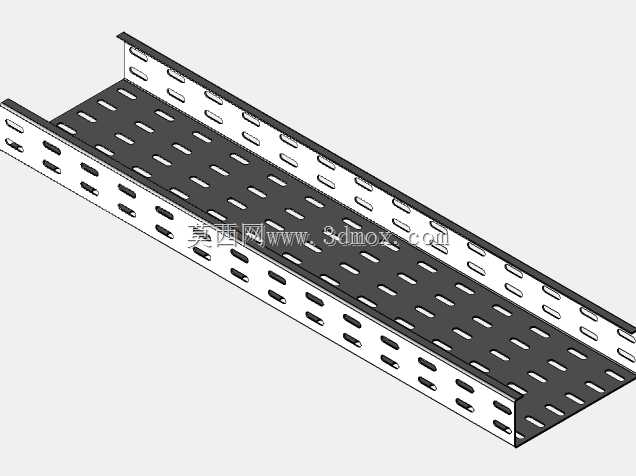

　　从设计思路上看，这款桥架采用1.2mm厚度的金属板材辊压成型，槽体两侧与底部均匀排布的长圆形冲孔，一方面是为了满足散热需求，另一方面也为线缆的捆扎固定提供了充足的点位，施工时可以直接通过扎带穿过冲孔将线缆束固定在桥架内壁，无需额外焊接或粘贴固定座，大幅减少现场施工的工作量。桥架的侧边采用双层折边结构，这是钣金结构设计里兼顾轻量化与结构强度的典型处理方式，1.2mm的板材如果仅做单层折边，在大跨度吊装时容易出现侧边变形、槽体下挠的问题，双层折边相当于在槽体两侧形成了加强筋结构，能将槽体的纵向抗弯强度提升40%以上，在标准1.5m间距的吊装工况下，槽体的最大下挠量可以控制在2mm以内，完全满足布线施工的结构刚度要求。尺寸边界上，这款桥架的内部净宽度为150mm，内部净高度为50mm，按照常规电力电缆的填充率规范，填充率控制在40%以内时，可以容纳约12根截面积10平方毫米的铜芯电力电缆，或是30根以上的超六类网络通讯线缆，适配绝大多数分支回路的线缆容量需求。槽体两端预留的连接孔位，是为了配合专用连接片实现多段桥架的快速拼接，拼接时无需现场钻孔，只需要用配套的法兰螺栓穿过预冲孔位紧固即可，单段桥架的标准长度适配行业通用的2米或3米规格，能减少现场拼接的接缝数量，提升布线通道的整体平整度。

　　冲孔的排布采用等间距矩阵设计，孔位的边缘都做了钝化去毛刺处理，避免施工过程中毛刺划伤线缆绝缘层，这也是这类布线构件在设计时必须考虑的细节——如果孔位边缘存在锐边，长期使用过程中线缆受震动摩擦很容易出现绝缘层破损，引发漏电、短路等安全隐患。在安装适配性上，这款桥架既可以采用吊筋吊装的水平安装方式，也可以通过支架贴墙侧装，槽体底部的冲孔可以直接配合自攻螺丝固定在墙面支架上，不需要额外的固定配件，侧边的冲孔也可以作为接地跨接线的连接点位，施工时只需要将跨接线的端子通过螺栓固定在冲孔上，就能实现多段桥架之间的电气连通，满足电气施工的接地规范要求。

　　相比传统的槽式桥架，这种冲孔托盘式桥架的可视性更好，后期运维时可以直接观察到线缆的外观状态，不需要打开盖板就能排查线缆的破损、过热痕迹，对于运维频率较高的生产车间、数据机房场景来说，能大幅降低后期的运维工作量。板材的成型精度控制也是这类构件的设计重点，辊压成型后的槽体直线度误差控制在每米1mm以内，两段桥架拼接时的接缝错位量不超过0.5mm，避免出现接缝处卡线、划伤线缆的问题，折边处的圆角半径控制在1mm，既不会因为圆角过大影响内部有效布线空间，也不会因为锐边造成施工划伤。在实际选型过程中，这类150×50规格的桥架属于中等容量的分支级桥架，通常不会作为主干布线通道使用，更多是从主桥架引出后连接到各个用电终端、机柜点位，其承载能力经过结构校核，在均匀载荷工况下可以承受每米50kg的线缆重量，完全覆盖常规分支回路的线缆载荷需求，不会出现过载变形的问题。
