M8规格混凝土固定用膨胀式锚栓结构

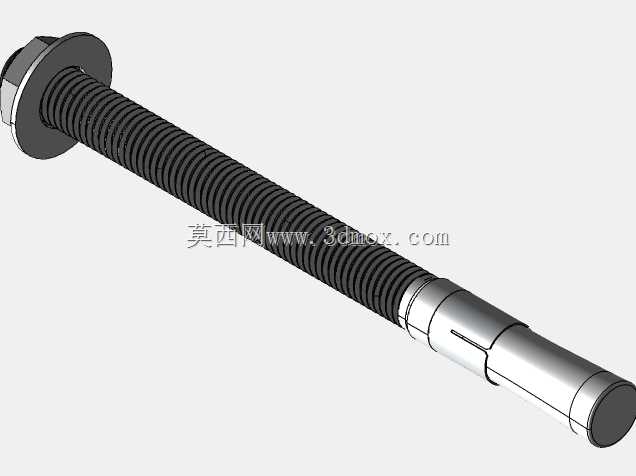

　　在民用建筑机电安装、工业厂房管线支吊架布设、户外设备基座固定等场景中，混凝土基材的后锚固连接是极为常见的施工环节，这类连接需要紧固件在钻孔后实现可靠的胀紧咬合，避免受载后出现滑移、拔出失效，本次呈现的M8规格膨胀锚栓，正是针对这类场景设计的典型后锚固紧固件。从结构设计逻辑来看，该锚栓采用外六角带垫螺栓作为核心受力杆件，杆身全长滚制连续三角螺纹，既可以通过螺纹旋进量精准控制胀套的扩张幅度，也能在安装后通过螺纹啮合实现与被固定件的锁紧，避免长期受振动载荷出现松脱。

　　螺栓头部集成的一体式平垫，无需额外加装垫片即可分散螺栓头对被固定件表面的压应力，防止被固定件的安装面因局部压强过大出现压溃变形，尤其适配薄钢板、铝合金型材等表面硬度较低的被连接件安装。锚栓尾部的开槽胀套是实现锚固功能的核心部件，套体沿轴向开设三道对称通槽，当螺栓旋紧时，尾部的锥头会逐步挤入胀套内腔，迫使开槽段沿径向均匀外扩，与混凝土钻孔的内壁形成紧密的机械咬合，依靠胀套与孔壁的摩擦力、挤压力共同承担外部载荷。从安装边界参数来看，该锚栓适配直径8mm的混凝土钻孔，钻孔深度需要覆盖胀套完全扩张的行程，同时预留足够的锥头挤入空间，安装时需要先将钻孔内的浮灰、碎屑清理干净，避免碎屑填充在胀套与孔壁之间导致咬合摩擦力不足，影响锚固强度。

　　被固定件的安装孔直径需要略大于螺栓杆径、小于头部垫片外径，保证垫片能够完全压覆在被固定件表面，避免安装后出现应力集中。在实际选型应用中，这类锚栓可用于静态载荷下的轻型设备固定、管线支架安装、装饰构件锚固等场景，不适用于持续强振动、冲击载荷的重型设备锚固，也不适合在开裂混凝土、疏松轻质砖等强度不足的基材上使用。建模过程中对螺纹牙型、胀套开槽间隙、锥头锥度等细节都做了还原，能够直观呈现锚栓的装配关系与胀紧工作原理，方便结构设计人员在做支吊架、设备基座的连接设计时，直接参考其外形尺寸预留安装空间，也可用于施工交底环节的结构原理演示，帮助现场施工人员理解锚栓的正确安装逻辑，避免因安装不到位导致的锚固失效问题。
