2020规格铝型材直角连接角件结构

　　在非标自动化机架搭建、细木工工装治具组装、小型设备外围防护栏拼接的场景里，铝型材角件是不用焊接、可反复拆装调整的核心连接辅料，这款适配2020系列欧标铝型材的角支架，就是针对小截面型材的直角拼接需求开发的连接构件。日常做桌面级小型设备机架、木工定位靠山、3D打印机框架、实验室小型测试台架的时候，2020铝型材因为截面尺寸小、重量轻、型材槽宽适配M4/M5规格的T型螺栓，被大量使用，但两根型材垂直拼接时，如果仅靠端面攻丝锁螺丝，长期受侧向力很容易出现连接位松动、型材端面螺纹滑牙的问题，尤其是细木工作业里，靠山反复受到木料推送的侧向冲击力，单靠端面连接的结构往往用两三个月就会出现直角偏移，影响加工定位精度。

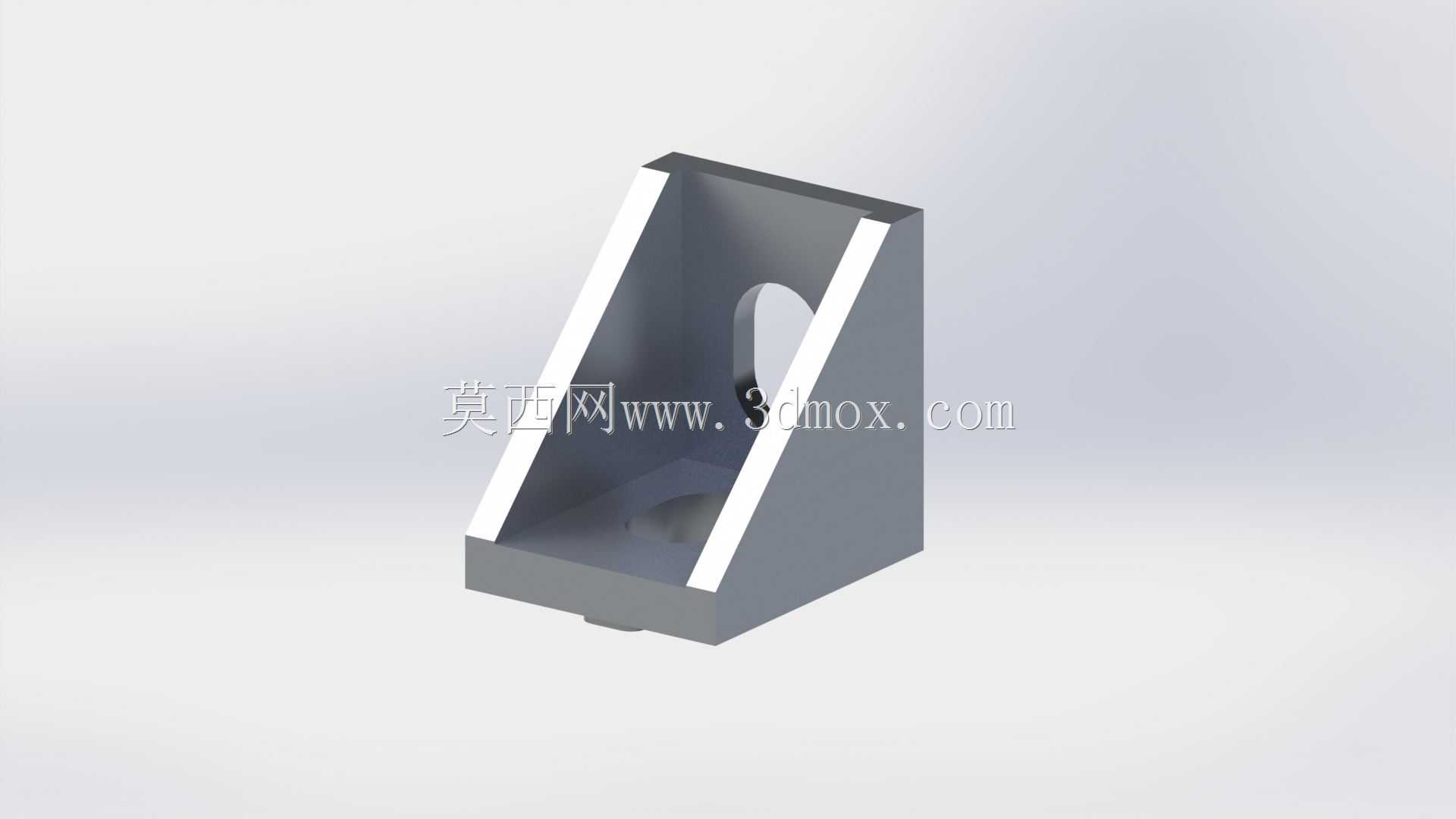

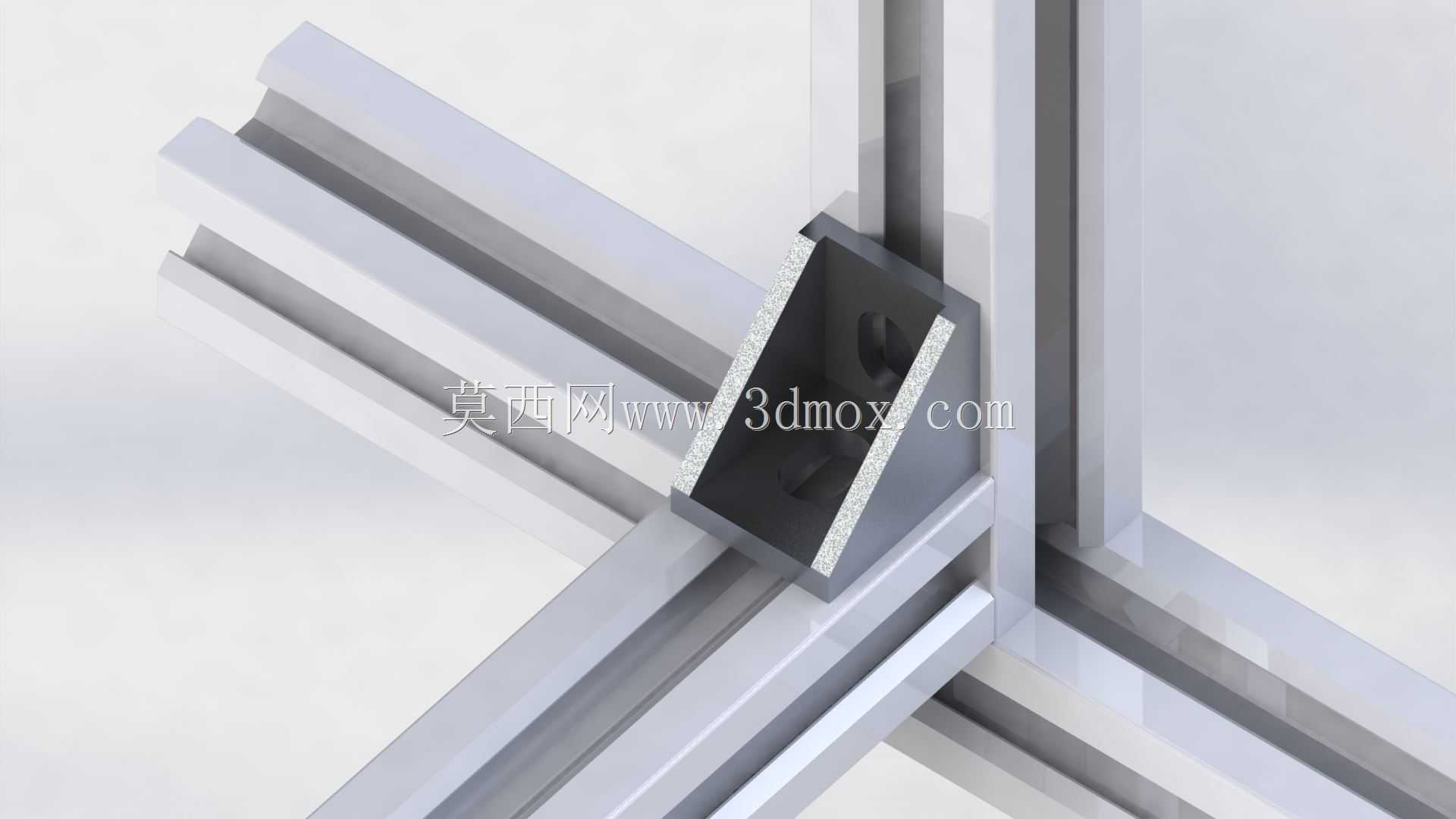

　　这款角支架的设计思路就是从分散连接应力出发，把两根垂直型材的受力从单一的端面锁附，转移到角件与两根型材的槽面贴合接触上，角件的两个垂直安装面分别贴住两根铝型材的槽腔侧壁，通过T型螺栓卡入型材槽内，让连接位的受力从点受力变成面受力，哪怕长期承受往复的侧向冲击，也不会轻易出现连接位错位的问题。从安装边界来看，这款角支架适配的是截面尺寸20mm×20mm的标准铝型材，角件本身的壁厚做了加厚处理，不会因为锁附螺栓的压紧力出现角件变形，角件内侧做了斜向的加强筋结构，在不额外增加角件整体重量的前提下，大幅提升了角件的抗弯折性能，毕竟小规格角件如果做实心结构，不仅会增加不必要的成本，还会占用型材拼接处的内部空间，影响后续线槽、气管的布设。

　　角件上的安装孔做了沉头设计，锁附螺栓之后螺栓头不会突出角件表面，避免安装后突出的螺栓头刮擦过往的线材、操作人员的衣物，甚至在做设备外封板的时候，突出的螺栓头会导致封板无法和型材表面完全贴合，留下缝隙影响外观和防护效果。在实际选型使用的时候，要注意这款角支架的适配槽宽，2020铝型材有欧标、国标两种槽型差异，这款角件的安装孔位是匹配欧标2020型材的槽距，安装时不需要对型材做额外的钻孔、攻丝加工，只需要把对应规格的T型螺栓提前卡入型材的槽内，对齐角件的安装孔锁紧螺母就可以完成组装，整个安装过程不需要专用的焊接设备，也不需要做表面防锈处理，铝型材和角件本身的氧化层就可以满足常规车间环境下的防锈需求。在细木工的工装应用里，这类角件除了用来拼接机架，还可以用来做快速定位挡块的连接座，比如台锯的靠山上，把角件锁在型材上，配合手拧螺丝就可以快速调整靠山的位置，不需要每次调整都重新钻孔攻丝，大幅提升工装调整的效率。做小型自动化设备的框架时，这类角件的连接强度足够支撑传感器安装支架、小型气动元件的重量，不需要额外做焊接加固，后续设备改造的时候，只需要松开螺母就可以调整型材的位置，或者拆解后重新组装成其他结构，不会像焊接结构那样拆解就完全破坏构件。

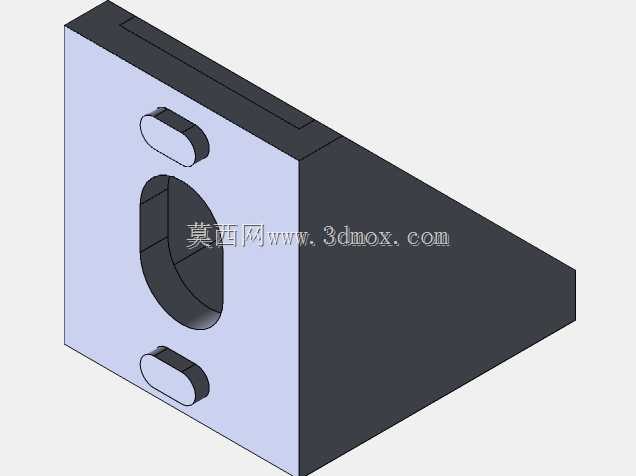

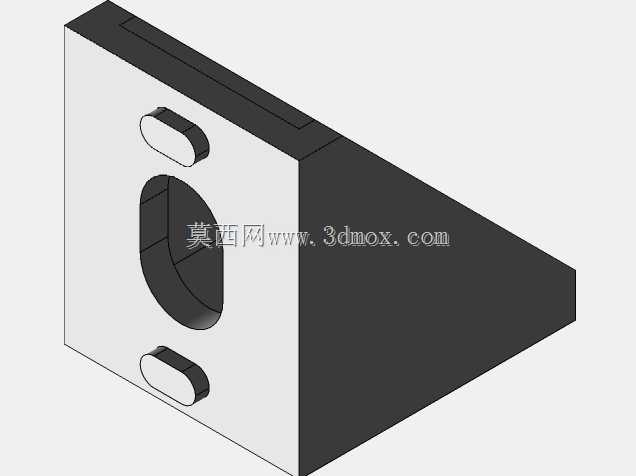

　　设计这款角件的三维模型时，重点还原了安装面的平面度、安装孔的位置度、内侧加强筋的拔模角度，因为实际生产中如果角件的安装面平面度不够，锁附后角件和型材表面之间会有间隙，锁紧螺栓的时候会把型材拉变形，反而影响框架的整体垂直度；安装孔的位置如果偏差超过0.2mm，就会出现螺栓无法顺利穿入的问题，现场安装的时候就需要扩孔，影响组装效率；内侧的加强筋如果拔模角度设计不合理，压铸生产的时候会出现脱模困难、加强筋缺料的问题，直接影响角件的结构强度。另外角件的边缘都做了小倒角处理，不会有锋利的锐边，安装操作人员搬运、组装的时候不会被边角划伤，这些细节都是实际工程应用里反复踩坑总结出来的设计要点，不是单纯画个直角块加两个孔就能满足实际使用需求的。在框架组装的排布上，这种小规格角件一般用在型材的端部连接位置，每一个直角节点用两个角件对称安装，就可以满足常规静态负载的连接需求，如果是承受动态负载的位置，比如有气缸往复运动的安装位，可以在节点处增加角件的数量，或者搭配端面连接板一起使用，进一步提升连接刚性。
