40x40规格西格玛工业铝型材截面结构

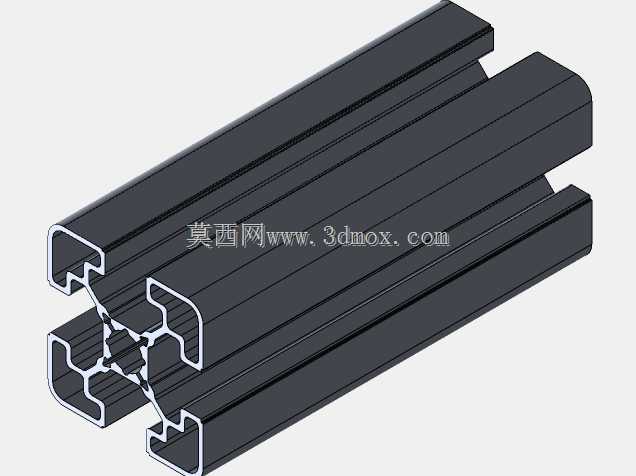

　　在非标自动化设备框架搭建、工业流水线护围、检测设备台架、小型工作站基座的结构选型阶段，40系列欧标铝型材是应用覆盖度极高的基础构件，这款西格玛截面的40x40铝型材，针对常规槽型铝型材的安装痛点做了截面优化，区别于普通欧标4040型材的单槽开口设计，该型材四个方向的槽口采用西格玛专属的收口造型，槽道内部的卡接空间经过尺寸校核，既能兼容标准T型螺栓、滑块螺母的快速滑入安装，又能避免螺栓在槽道内出现径向转动偏移，在长距离框架拼接时，能大幅减少紧固件对位调整的耗时。

　　从截面结构来看，型材中心采用十字交叉的加强筋布局，四个外角做了小圆弧过渡处理，避免锐边造成的装配划伤，四个槽口的壁厚经过受力仿真校核，在单侧承受1500N的横向载荷时，槽口变形量控制在0.2mm以内，满足多数轻型工业设备的框架刚度要求。实际应用场景中，这类型材常被用于搭建电子行业流水线的侧护支架、实验室检测设备的仪器安装架、小型工业机器人的底部基座框架，以及仓储区域的轻型物料货架，相比同规格的普通欧标铝型材，西格玛槽型的设计让面板安装、配件挂载的适配性更强，不管是嵌装亚克力防护板、安装传感器安装座，还是固定走线槽、气动管路夹，都可以通过槽内紧固件实现无钻孔装配，后期改造调整时不需要对型材本体做破坏性加工，框架的复用率能提升40%以上。

　　设计这款型材的三维模型时，重点还原了截面的所有细节特征：槽道内部的卡位凸台尺寸、中心加强筋的壁厚、外角的圆弧半径、端面的安装基准面平面度，都按照实际挤压生产的公差要求做了参数化建模，模型的截面草图完全闭合，拉伸特征无碎面、无几何错误，可直接用于后续的框架装配干涉检查、工程图导出、BOM清单统计。在安装边界方面，这款40x40型材的单根标准定尺长度为6米，端面可采用端盖封闭，也可通过角码、内置连接件实现90度拼接、45度斜接，型材的槽口宽度兼容M4、M5、M6三种规格的T型螺栓，相邻两根型材拼接时的连接强度，可满足垂直方向挂载200kg以内的设备部件，水平方向跨度1.2米时的中部挠度不超过1.5mm，符合工业设备框架的刚度设计规范。很多结构工程师在做框架设计时容易忽略型材槽口的细节建模，导致后续装配时出现紧固件与槽道干涉、螺母无法滑入的问题，这个模型完整还原了西格玛型材的槽道内部结构，在做装配仿真时可以直接验证紧固件的安装路径是否顺畅，不需要后期再对型材模型做特征修补。另外，型材的四个安装基准面都做了平面度约束，建模时以型材中心为坐标原点，方便在装配环境中快速对位拼接，不管是做整线框架的布局设计，还是单个工位的台架建模，都能直接调用该模型进行组合装配，大幅减少重复绘制截面草图的工作量。

　　在实际的设备运维阶段，这类西格玛型材框架的优势也很明显，因为所有配件都采用槽内卡接的安装方式，后期调整传感器位置、增加防护挡板、改动走线布局时，只需要松开对应位置的紧固件即可滑动调整，不需要在型材上重新钻孔攻丝，不会破坏型材的表面氧化层，也能避免钻孔产生的铝屑掉入设备内部造成电气短路风险。针对洁净车间使用场景，这款型材的表面采用阳极氧化处理，截面无卫生死角，配合专用的槽条密封条，可以将槽道完全封闭，避免积尘，满足电子制造、医药包装这类洁净生产环境的使用要求。建模过程中，对型材的所有棱边都做了符合实际生产的圆角处理，没有出现尖锐的理论棱角，和实际挤压生产出来的型材外观完全一致，在做渲染效果图、方案汇报展示时，能更真实地呈现框架的实际装配效果，不会因为模型的棱角过于锐利导致视觉效果失真。
