20x20规格V型槽工业铝型材结构

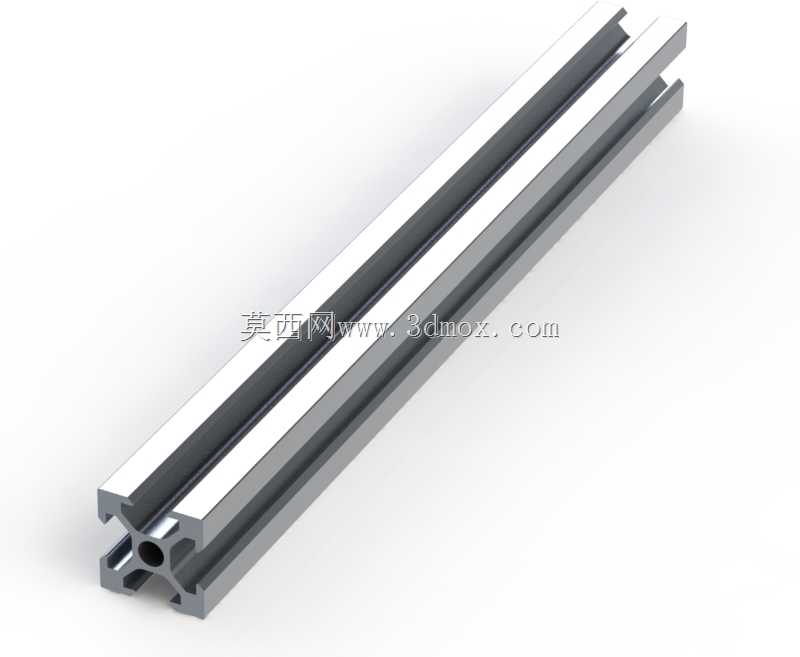

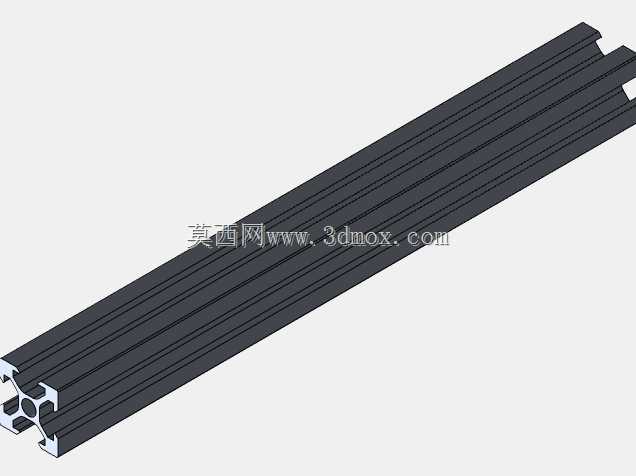

　　从截面结构来看，这款型材采用对称式四槽设计，四个侧面均预留标准V型安装槽，槽口的V型夹角经过适配滚轮的角度优化，滚轮嵌入后可实现零间隙的滚动配合，运动过程中不会出现卡滞、窜动的问题，型材中心位置设计有贯通的安装孔，既可以作为穿线通道走设备的控制线缆、气路软管，也可以穿入圆棒加强筋提升整根型材的抗弯强度，在大跨度搭建场景下减少型材的扰度变形。型材的壁厚设计针对轻型负载场景做了优化，在保证整体结构刚性满足10kg以内静态负载、5kg以内动态运动负载的前提下，尽可能控制型材自身重量，单米重量控制在较低水平，方便人工搬运与现场装配，不需要重型吊装设备即可完成整架的搭建工作。这款20截面规格的V型槽铝挤型材，是轻型工业框架搭建场景里的常用基础构件，日常在桌面级小型自动化设备机架、检测工位工装支架、实验室小型仪器安装框架、3D打印设备运动基座、电子产线小型物料滑道的搭建中应用极广，相比同截面的欧标T槽型材，V型槽的结构设计可以直接配合V型滚轮实现无额外导轨的直线运动副搭建，省去了单独安装直线导轨的安装工序与装配空间，在紧凑空间的轻型运动机构设计中优势十分明显。

　　在安装边界层面，这款型材的截面外轮廓尺寸严格控制在20mm×20mm，相邻两根型材采用直角连接时，连接角件的安装空间不会超出型材外轮廓，搭建出来的框架外边缘齐整无突出结构，在对安装空间边界有严格要求的桌面设备、嵌入式安装场景中，可以精准匹配预留的安装位，不会出现型材突出干涉周边设备的问题。V型槽的槽道内部尺寸适配标准的M3、M4规格T型螺母、弹片螺母，螺母可以从槽道任意位置滑入，不需要提前预置，现场装配时可以灵活调整安装点位，对于需要频繁调整安装位置的传感器、小型气动元件、走线拖链等附件十分友好，后期改造调整框架结构时也不需要拆解整架，直接滑动螺母到目标位置即可完成附件的固定。

　　设计这类型材的三维模型时，需要重点关注V型槽的工作面公差，槽道的两个斜面角度偏差需要控制在±0.5°以内，否则滚轮装配后会出现接触面积不足、运动阻力过大或者间隙过大晃动的问题，型材端面的垂直度公差也需要严格控制，多根型材拼接长框架时，端面垂直度偏差会累积，导致整根框架的直线度超差，影响后续运动机构的运行精度。另外型材四个角的圆角设计也需要符合挤压工艺要求，圆角过小会导致铝挤过程中出现填充不足、边角开裂的问题，圆角过大则会影响角件连接时的贴合度，导致连接刚性下降。

　　在实际选型应用中，这类20规格V型槽型材不适合用于重载设备的主框架，更多是作为辅助框架、运动导轨基座、小型仪器安装支架使用，搭配同系列的角码、端盖、把手、脚轮等标准附件，可以快速搭建出符合需求的结构框架，大幅缩短非标设备的设计与加工周期，不需要针对框架结构做额外的机加工，所有连接均采用标准紧固件装配，拆解后还可以重复利用，在小批量非标设备制作、教学实验平台搭建、创客项目制作场景中，是性价比极高的基础结构构件。建模过程中还需要注意槽道内部的退刀结构设计，虽然铝挤型材不需要机加工退刀，但槽道底部的让位结构可以避免T型螺母滑入时出现卡滞，同时也能减少铝挤过程中的材料应力集中，提升型材成品的结构强度，中心孔的直径设计也兼顾了穿线与加强的双重需求，直径过小会导致穿线空间不足，直径过大则会削弱型材整体的抗扭、抗弯性能，经过多轮场景验证的截面尺寸，可以平衡各方面的使用需求，适配绝大多数轻型框架的使用场景。
