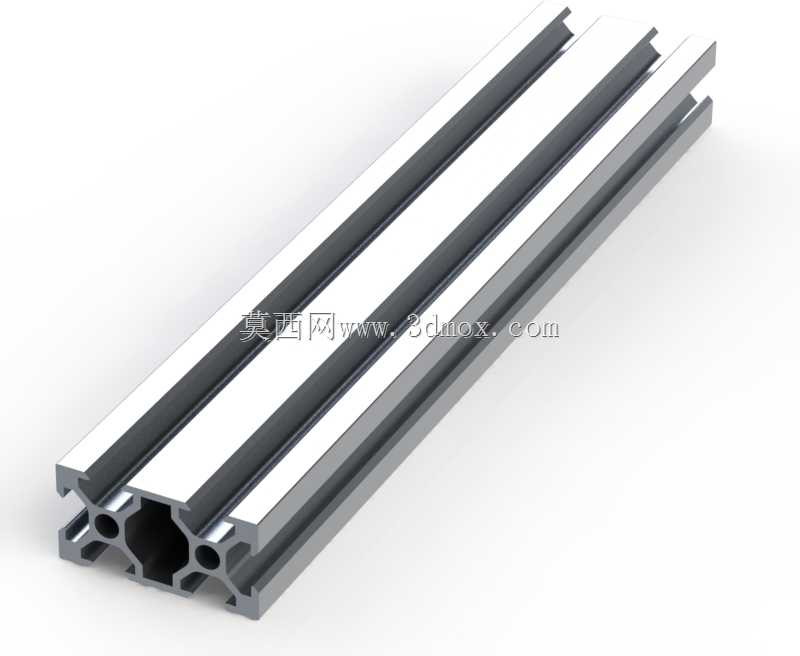

20x40规格V型槽工业铝型材结构

　　这款20x40截面的V型槽铝型材，是轻型自动化设备框架搭建场景中应用频率极高的基础构件，日常在桌面级小型输送线侧边导向、3D打印设备运动轴基座、小型检测工位防护围栏、电子装配线工装挂架等场景中都能见到它的身影。区别于同截面的普通平槽铝型材，它自带的V型导向槽可以直接配合V型滚轮实现无额外导轨的直线运动承载，省去了单独安装直线导轨的装配工序，也压缩了整套运动机构的整体安装空间，对于行程较短、负载较轻的直线往复运动结构来说，能大幅降低整体搭建的物料成本与装配工时。

　　从截面结构设计来看，这款型材的壁厚控制兼顾了轻量化与结构刚性，型材中心的中空腔体既可以用来穿设设备的气动管路、信号线缆，避免线缆外露造成的现场布线杂乱问题，也能在腔体内部嵌入T型螺母实现配件的后置安装，不用在型材表面额外打孔攻丝，调整安装位置时只需要松开螺母滑动到目标点位再锁紧即可，适配现场调试阶段频繁调整安装位置的需求。型材两侧的V型槽槽口做了倒角过渡处理，滚轮在槽内滚动时不会出现尖锐棱边刮伤滚轮包胶层的问题，槽道的直线度公差控制在每米0.2mm以内，能满足低速轻载运动场景的导向精度要求，不会出现运行过程中卡顿、偏移的情况。

　　在安装边界方面，这款型材的截面外轮廓尺寸严格控制在20mm×40mm，相邻型材拼接时可以采用配套的角件连接，也可以通过端面攻丝用内角螺丝直接对接，两种连接方式对应的安装预留空间分别为单侧12mm与端面8mm，做整体框架布局时可以提前预留对应的操作空间，避免后期装配时出现工具无法伸入锁紧螺丝的问题。型材的槽道宽度适配标准的M4、M5规格T型螺栓，安装外置的传感器支架、拖链槽、工件托盘挂座等配件时，不需要额外做适配加工，直接采购标准的铝型材配套紧固件即可完成装配。

　　实际选型应用中，这款型材单米的承重能力在静态支撑场景下可以达到120kg，作为运动导轨使用时，单根1米长度的型材配合四个V型滚轮，动态承载能力可以达到15kg，完全能满足小型工装移位、检测探头滑动、轻型工件输送这类场景的负载要求。如果是搭建跨度超过600mm的水平支撑结构，可以在型材中心腔体内部穿入对应尺寸的钢质衬条来提升整体抗弯性能，避免长时间承重出现型材中部下挠变形的问题。型材表面做了阳极氧化处理，日常在普通车间环境下使用不会出现氧化锈蚀的问题，表面硬度也能抵抗普通的磕碰刮擦，维持外观平整度的同时也能保证V型槽道的尺寸精度不会因为表面磨损出现变化。

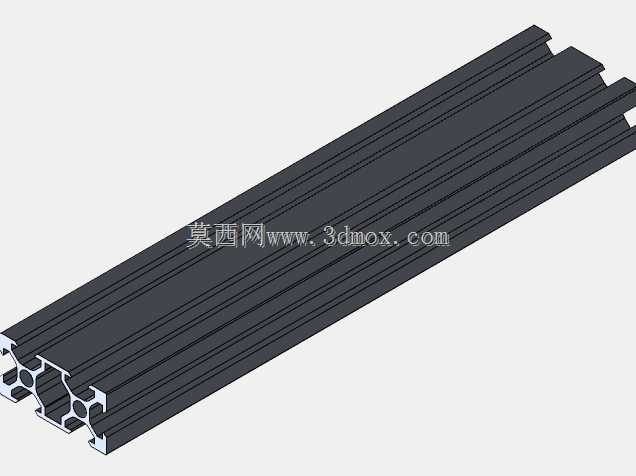

　　在做三维结构设计时，这款型材的模型可以直接导入装配体中，提前模拟所有连接点位的紧固件安装空间，核对相邻配件是否存在干涉问题，尤其是V型槽道上安装的滚轮座、限位块等部件，要提前预留出滑动行程范围内的安全间隙，避免实际装配后出现运动行程不足或者部件碰撞的问题。另外在做框架整体拼接时，要注意同方向排布的型材V型槽方向保持一致，如果是作为导向结构使用，要提前在模型中核对两根平行型材的槽道平行度，模拟滚轮滑动全程的配合间隙，避免出现安装后滚轮卡滞、磨损过快的问题。
