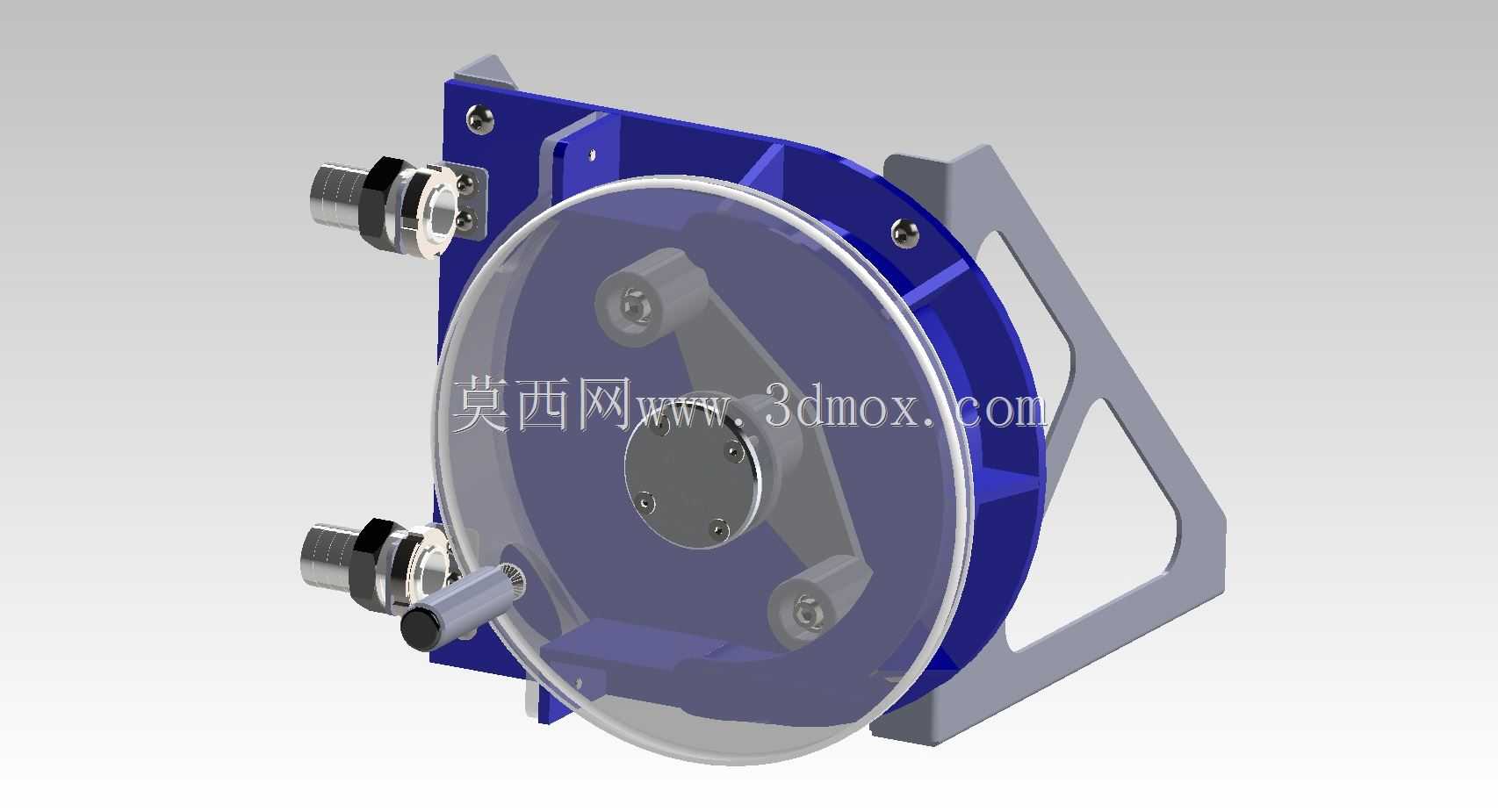

手动驱动简易版蠕动泵结构设计

　　这款蠕动泵的结构设计，最初是面向实验室小剂量流体传输、户外无供电场景下的简易流体输送需求开发的，区别于常规工业级蠕动泵的复杂驱动与控制结构，整体走极简实用的设计路线，核心适配低频次、小流量、无需连续长时间运行的使用场景，比如野外采样时的试剂抽取、小型实验装置的流体循环、简易灌装工位的手动定量送液等场景，不需要配套电机、调速器等电气组件，纯机械结构即可完成流体输送动作，维护成本极低，也不存在电气故障隐患。

　　从功能特性来看，该泵依靠转子上的压辊持续挤压弹性软管，让软管内部形成持续的负压差来完成流体抽吸与推送，整个输送过程中流体只和软管内壁接触，不会接触泵体的金属结构件，既避免了流体被泵体材质污染，也防止腐蚀性流体对泵核心结构造成侵蚀，更换不同材质的软管就可以适配不同属性的流体，从常规水溶液到弱腐蚀性试剂、甚至带微小颗粒的悬浮流体都能适配，不需要对泵体主体结构做任何改动。泵体的进出液接口采用标准外螺纹快接结构，能够直接匹配常规的流体管路接头，不需要额外做转接件，现场安装时只需要将软管套入接口锁紧即可完成管路连接，操作门槛极低。

　　设计思路上，整个结构做了最大程度的简化，核心支撑部分采用一体式安装背板加三角支撑脚的结构，背板承担转子组件、泵壳、进出液接口的全部安装载荷，三角支撑脚则保证泵体放置或者壁挂安装时的结构稳定性，不需要额外做厚重的铸造基座，整体重量控制在较低水平，方便单人携带移动。转子部分采用三压辊对称布局，相比两压辊结构，挤压软管时的流量脉动更小，流体输出更平稳，同时压辊采用带自润滑衬套的转动结构，挤压软管时压辊随软管的形变同步转动，不会出现硬摩擦刮伤软管外壁的情况，能有效延长软管的使用寿命。泵壳外侧设置透明防护罩，既可以直观观察内部转子的运转状态、软管的挤压形变情况，也能避免外部杂物卷入转子结构，同时防护罩采用快拆卡扣固定，更换软管时不需要借助工具，直接掀开防护罩就能完成软管的拆装更换，日常维护效率很高。

　　安装边界方面，该泵的主体安装背板为规则矩形结构，四个角预留了标准安装孔位，既可以通过螺栓固定在墙面、设备机架的垂直安装面上，也可以配合支撑脚直接放置在水平工作台面使用，安装时需要预留出转子转动的安全空间，尤其是正面防护罩外侧不能有遮挡物，避免影响手动驱动部件的连接与操作。进出液接口的中心距、伸出长度都做了标准化设计，和常规实验室流体管路、小型工业输送管路的安装尺寸完全匹配，不需要额外调整管路布局就能直接替换同规格的小型蠕动泵。手动驱动接口设置在泵体背板的中心位置，采用标准方轴连接结构，可以直接配套手摇柄使用，也可以根据需求外接低速电机实现电动驱动，接口的兼容性较强，不需要对泵体做二次加工就能完成驱动方式的切换。

　　结构细节上，所有金属结构件都做了圆角钝化处理，没有尖锐的棱角，避免安装操作时划伤操作人员；压辊的挤压行程经过反复校核，既保证能够完全压闭软管形成可靠的密封，实现足够的抽吸扬程，也不会因为挤压量过大导致软管过度形变产生过早疲劳损坏；转子的转动配合部位都预留了合适的配合间隙，即使在有少量粉尘、潮湿的使用环境下，也不会出现卡滞的情况，整体环境适应性较强。
