带圆角优化结构的螺旋输送螺杆式水泵

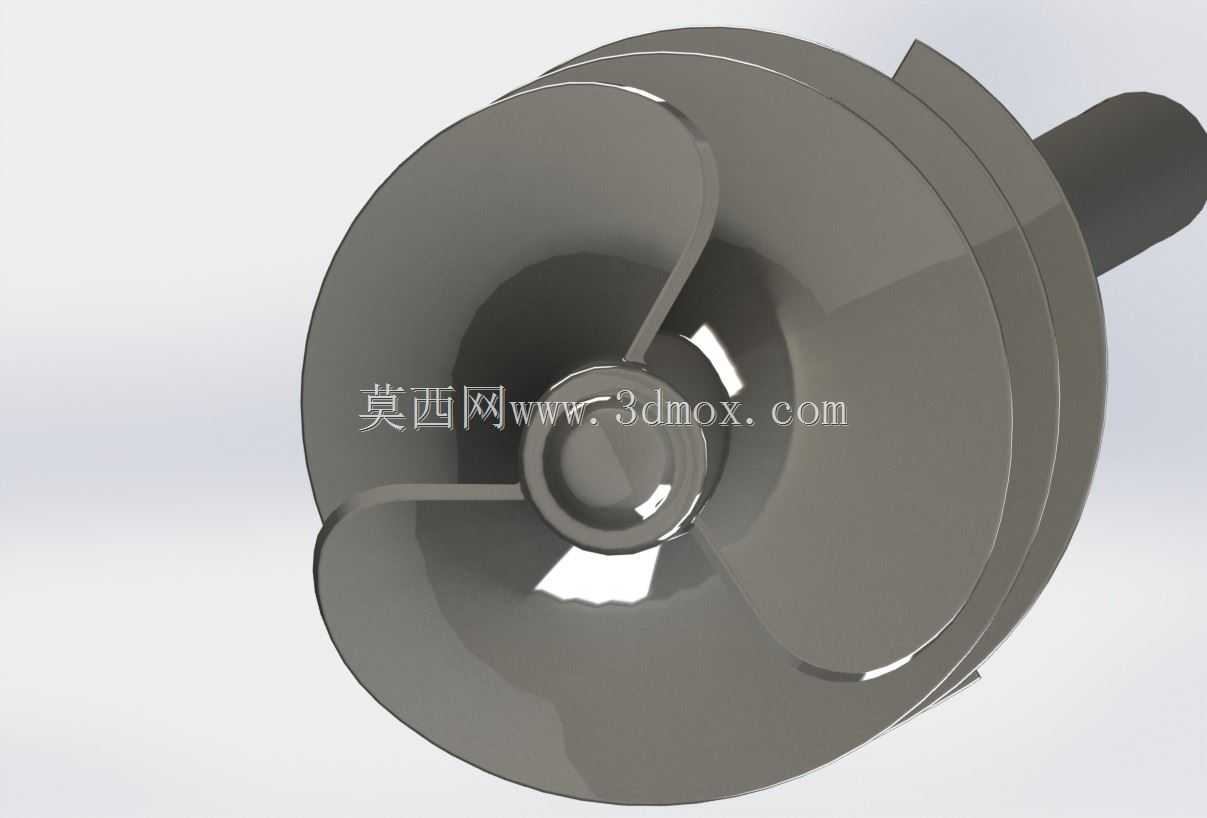

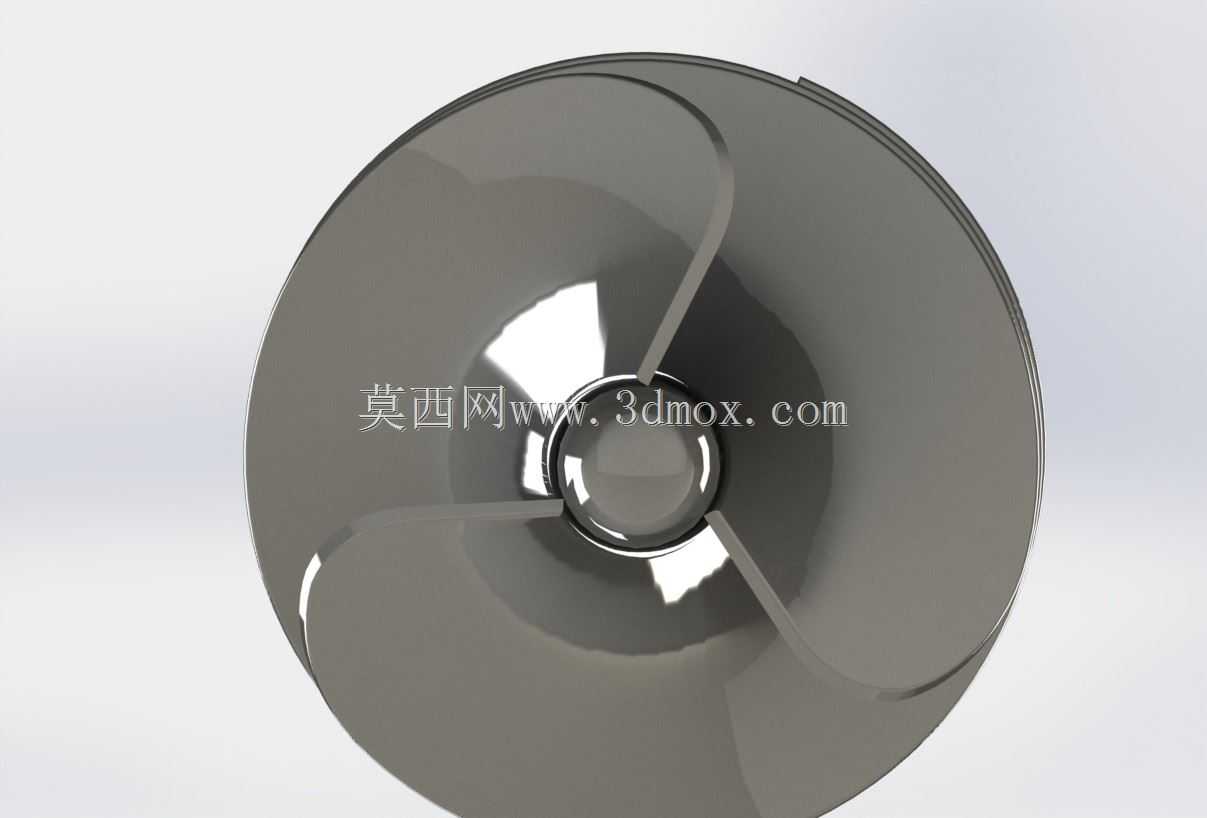

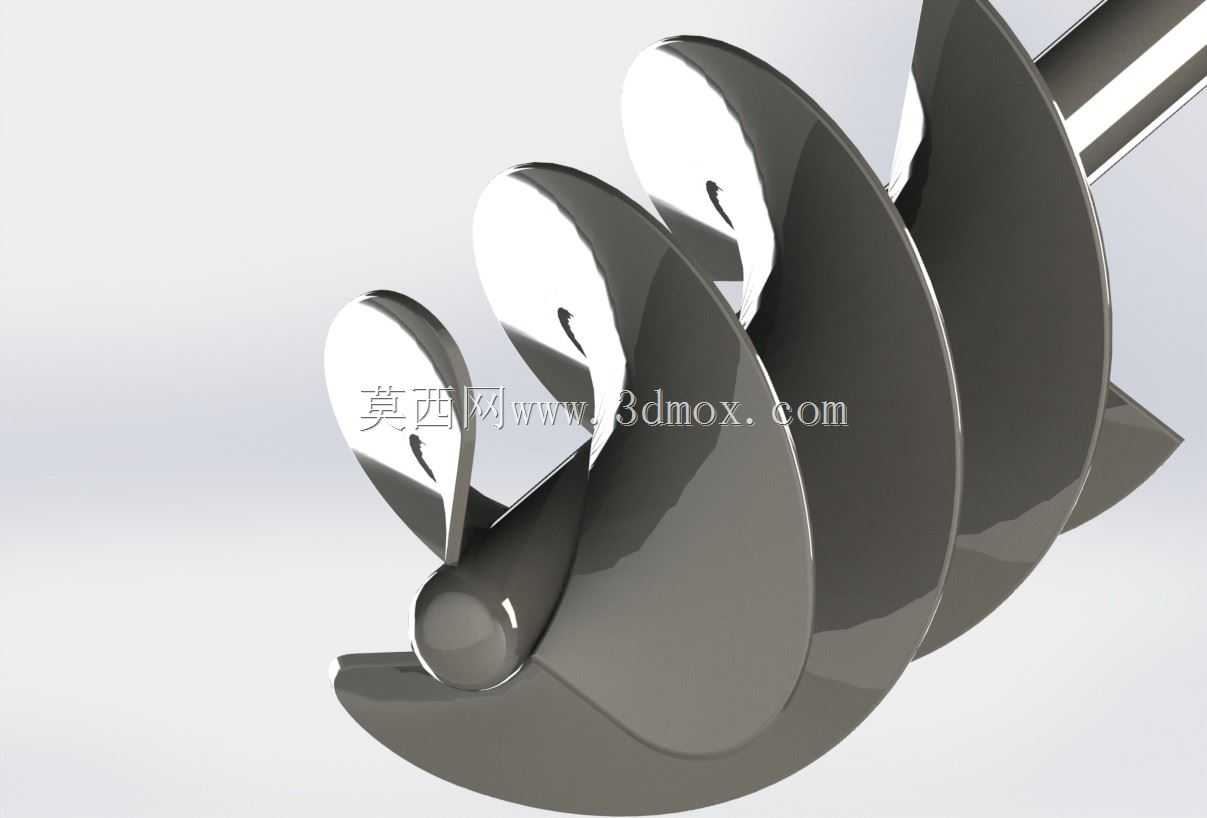

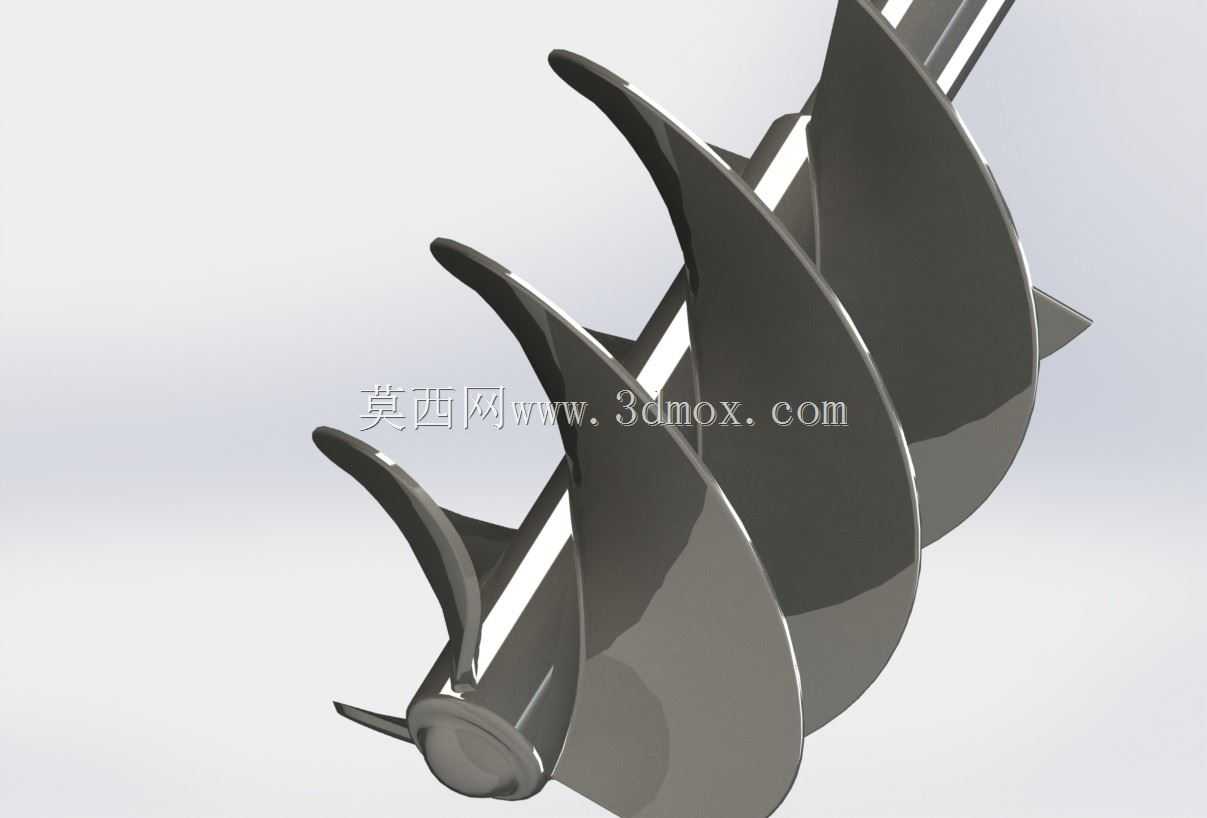

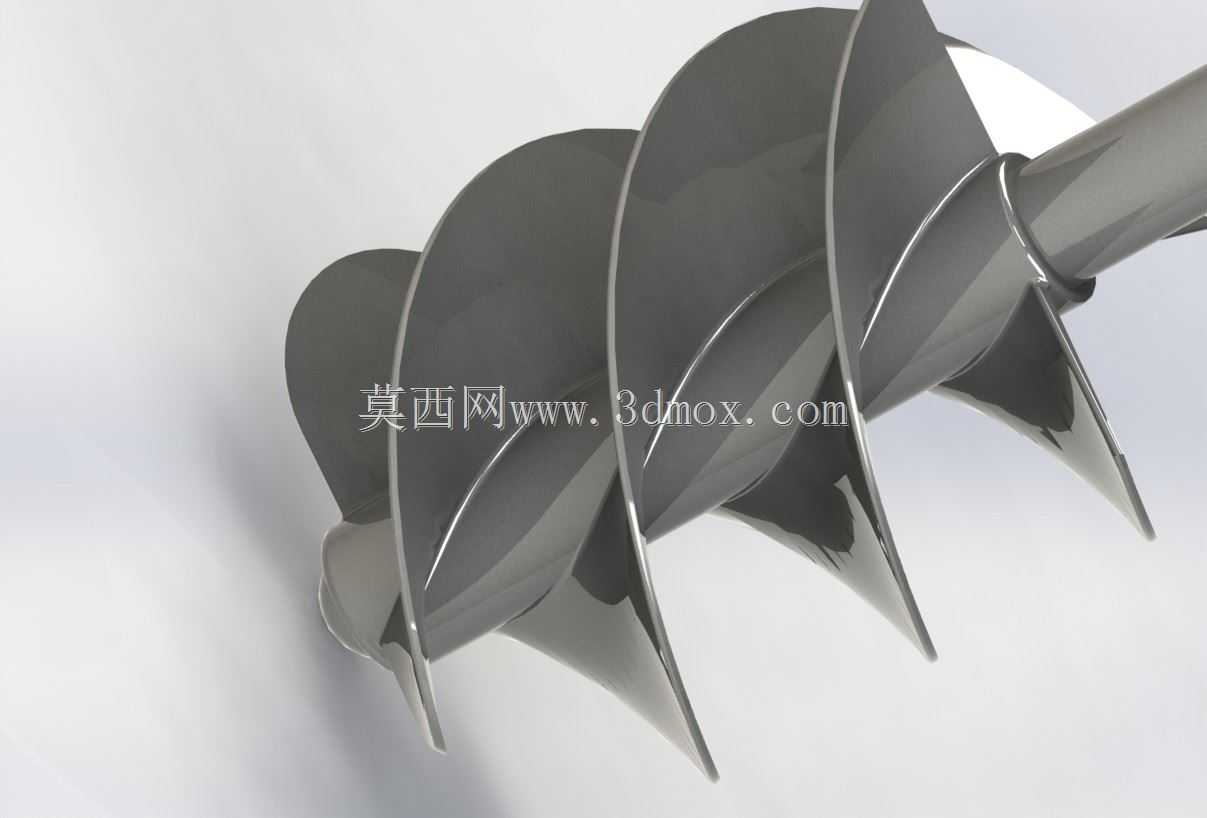

　　在市政给排水、农田灌区输水、工业流程介质输送、污水处理厂污泥转运等场景中，螺杆式输水设备的运行稳定性直接决定整条管线的输送效率，不少传统螺杆泵在长期运行后容易出现叶片边缘应力集中导致的磨损、介质卡滞、流道阻力偏大的问题，这款螺杆结构的设计正是针对这类现场痛点做的定向优化。从结构功能来看，该螺杆作为水泵的核心做功部件，依靠螺旋叶片的连续推挤作用实现介质的轴向输送，相比传统离心式叶轮，这种螺旋结构对含少量固体颗粒的介质、高粘度流体的适应性更强，不会轻易出现气蚀、抽空的问题，在低扬程大流量的输送工况下能保持更平稳的输出压力，流量脉动远小于普通往复式泵体。设计过程中没有沿用传统直角棱边的叶片结构，而是在叶片与主轴连接的根部、叶片外缘的推送棱边位置做了连续圆角过渡处理，别小看这几处圆角的调整，从有限元应力分析的角度，直角棱边位置的应力集中系数能达到平滑圆角区域的3倍以上，长期承受交变载荷、介质冲刷的情况下，直角位置很容易先出现疲劳裂纹，进而扩展成叶片缺损，圆角过渡之后，应力可以顺着曲面均匀分散到整个叶片截面，不仅能提升部件的抗疲劳寿命，还能减少介质在棱边位置的涡流扰动，降低流道内的水力损失，实际运行时的噪音也能随之下降。

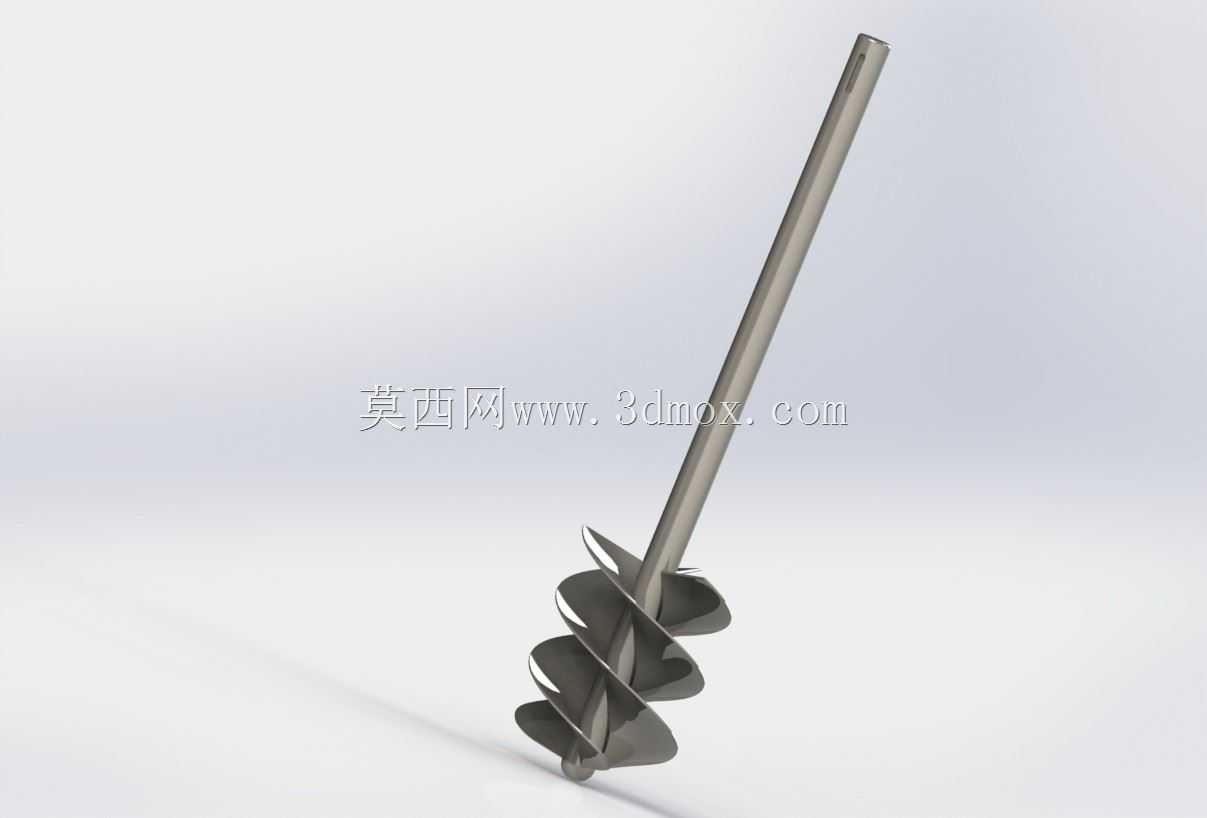

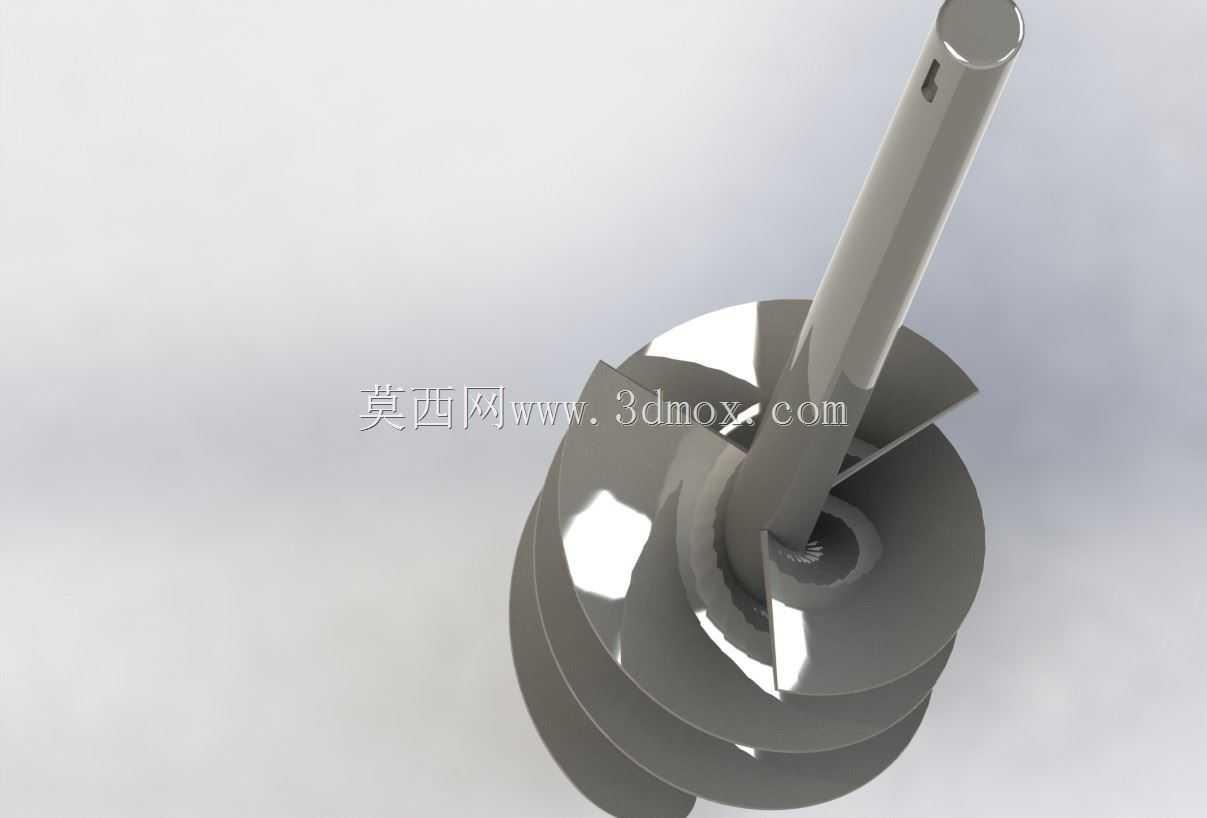

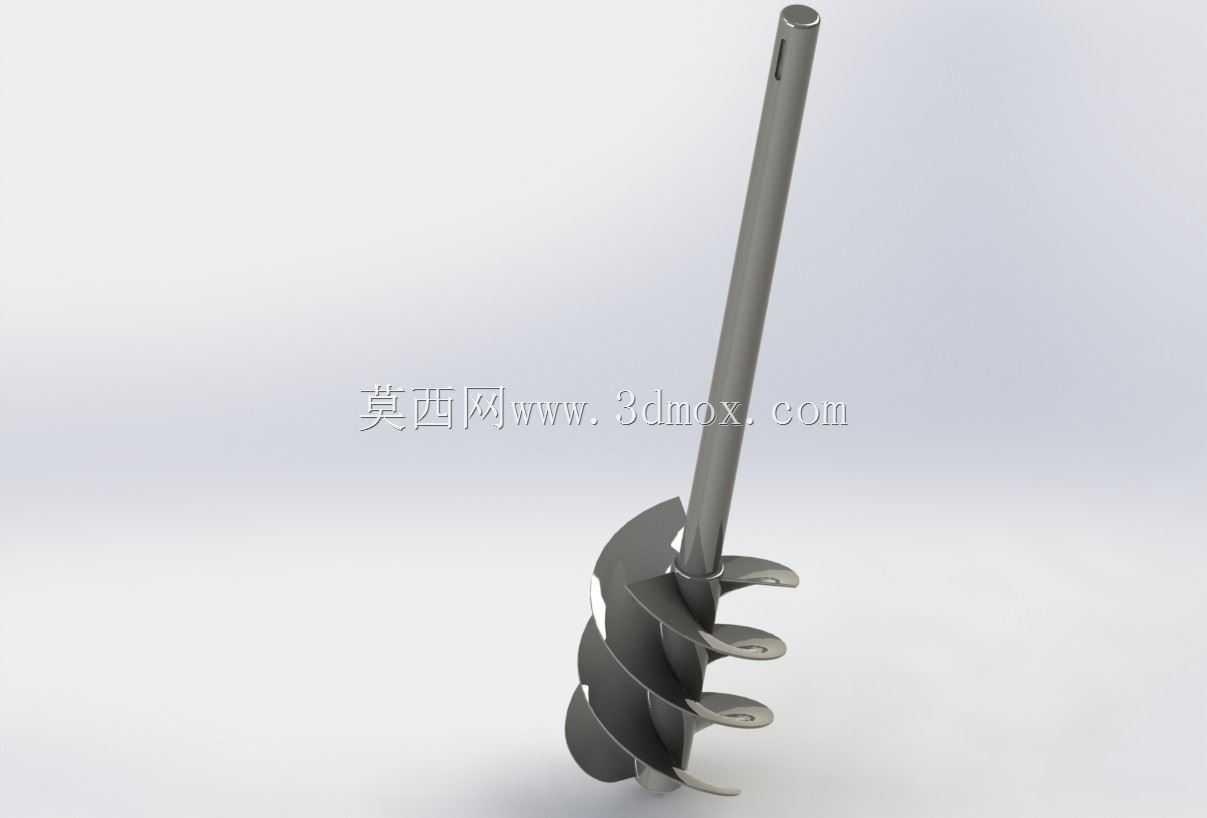

　　从安装边界来看，该螺杆的主轴段采用等直径圆柱结构，适配常规水泵的机械密封腔与轴承位安装尺寸，不需要对原有泵体的安装腔体做额外改造就能直接替换同规格的传统螺杆部件，叶片的外缘直径与泵体内腔的配合间隙控制在合理范围，既不会因为间隙过大导致介质回流降低容积效率，也不会因为间隙过小在受热膨胀、出现微小形变时发生扫膛卡滞。叶片的螺旋升角经过反复校核，兼顾了输送效率与轴向推力的平衡，升角过大会导致介质回流加剧，升角过小则会增加主轴的扭矩负载，匹配常用的四级电机转速区间时，能让介质在流道内保持平稳的轴向流动状态，不会出现剧烈的紊流冲击。

　　在实际选型适配时，需要注意该螺杆的轴向定位尺寸，要和泵体的止推轴承位置匹配，保证运行过程中螺杆的轴向窜动量在允许范围内，避免叶片端面和泵腔端盖发生摩擦。另外，圆角处理后的叶片表面更平滑，介质不容易在叶片根部附着堆积，在输送含有少量纤维、杂质的污水或者粘稠介质时，能减少挂壁、堵塞的概率，日常维护时的清理难度也更低。从加工工艺角度，这种带连续圆角的螺旋叶片在铣削加工时，只需要采用球头铣刀做曲面联动加工就能成型，不需要额外的打磨修型工序，加工效率和传统直角叶片相比没有明显提升成本，但是部件的使用寿命能得到显著提升。

　　在不同的应用场景下，该螺杆结构可以根据输送介质的特性调整叶片的螺距参数，比如输送高粘度介质时可以适当加大螺距降低介质剪切，输送含颗粒介质时可以适当加厚叶片截面提升抗磨性能，而核心的圆角过渡结构可以保留，作为通用的结构优化点适配不同参数的螺杆泵产品。很多现场运维人员反馈，传统螺杆泵的叶片损坏大多从棱边的磨损、裂纹开始，这款结构从设计源头就规避了应力集中的薄弱点，能有效延长易损件的更换周期，降低设备的全生命周期运维成本，对于连续运行的工业输水场景、无人值守的灌区泵站来说，这种可靠性提升带来的实际价值远大于结构微调带来的加工成本变化。
