工业厂房轨道式电动葫芦起重吊运装置

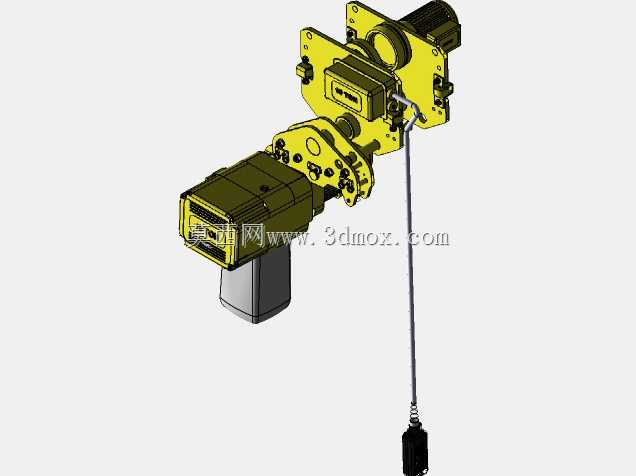

　　在常规工业厂房的物料转运场景里，这类轨道式电动葫芦是车间内重型工件、工装夹具、成批原材料跨工位转运的核心执行部件，不同于大吨位桥式起重机的重载定位，这类适配双平行工字钢轨道的葫芦单元，更适配10吨以内载荷的中高频次吊运作业，覆盖机加工车间工件上下机床、装配线重型部件移位、仓储区重型物料存取、维修区重型设备部件拆装等多个高频作业场景。从结构设计逻辑来看，整套装置的行走轮组完全贴合工字钢轨道的下翼缘轮廓，轮缘做了适配轨道斜度的锥面处理，行走过程中能自动对中轨道中心，避免长期运行出现啃轨、偏磨的问题，葫芦主体的起升机构采用多层缠绕的钢丝绳卷筒设计，卷筒绳槽的导程经过匹配计算，能保证钢丝绳在全行程起升过程中整齐排绳，不会出现乱绳、咬绳的情况，吊钩组配备了防脱棘爪，挂装吊索后能自动锁止吊钩开口，避免吊运过程中吊索滑脱引发安全事故。

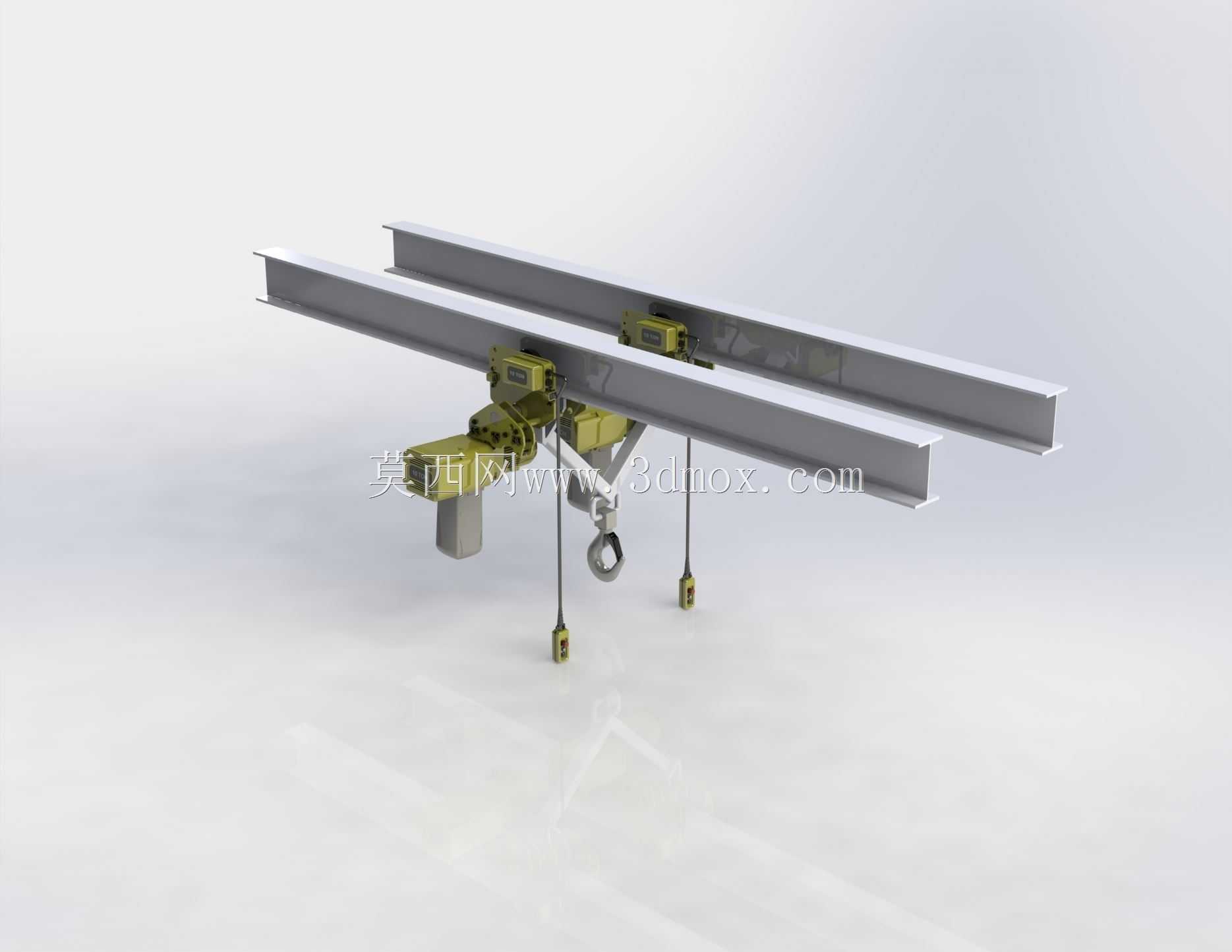

　　整套装置的安装边界完全适配常规厂房的工字钢轨道铺设参数，双轨的中心距预留了足够的葫芦主体穿行空间，轨道端部可以加装限位挡块，匹配葫芦行走端的行程开关，能在运行到轨道端点时自动切断行走动力，避免冲轨脱轨。从功能特性上看，这套装置的起升机构和行走机构采用独立的动力单元，起升动作和横向行走动作可以独立控制，也可以根据作业需求联动操作，操作人员可以通过随设备移动的控制手柄或者固定工位的遥控装置完成操作，起升过程中配备了过载保护机制，当吊载重量超过额定载荷的1.1倍时，起升机构会自动锁止并触发预警，避免超载作业损坏结构件或者引发坠落风险。

　　在建模过程中，所有的配合尺寸都按照实际工程安装公差做了预留，行走轮和轨道的配合间隙、钢丝绳和导绳器的间隙、吊钩组的摆动行程都做了运动仿真验证，能完整模拟实际运行中的全行程动作，不会出现运动干涉的问题。针对厂房内的实际使用需求，这套装置的结构件都做了轻量化优化，在保证结构强度满足额定载荷要求的前提下，尽可能降低行走机构的自重，减少轨道的承载负荷，同时葫芦主体的接线腔、动力单元都做了防尘处理，适配机加工车间多金属粉尘、装配车间多浮尘的作业环境，降低日常维护的频次。

　　在实际选型适配时，只需要根据厂房内已铺设的工字钢轨道型号，匹配对应轮组尺寸的葫芦单元，不需要对原有轨道做大规模改造，就能完成设备的加装替换，对于老厂房的起重设备升级来说适配性很强。另外这套装置的吊钩组配备了滑轮组结构，能通过动滑轮的倍率降低起升电机的输出扭矩，在同等电机功率下提升额定起重量，同时也能让起升过程的速度更平稳，避免吊运重型工件时出现明显的晃动，对于精度要求较高的机加工工件上下料作业来说，能减少工件吊运过程中的摆动，降低工件和机床、工装发生碰撞的风险。
