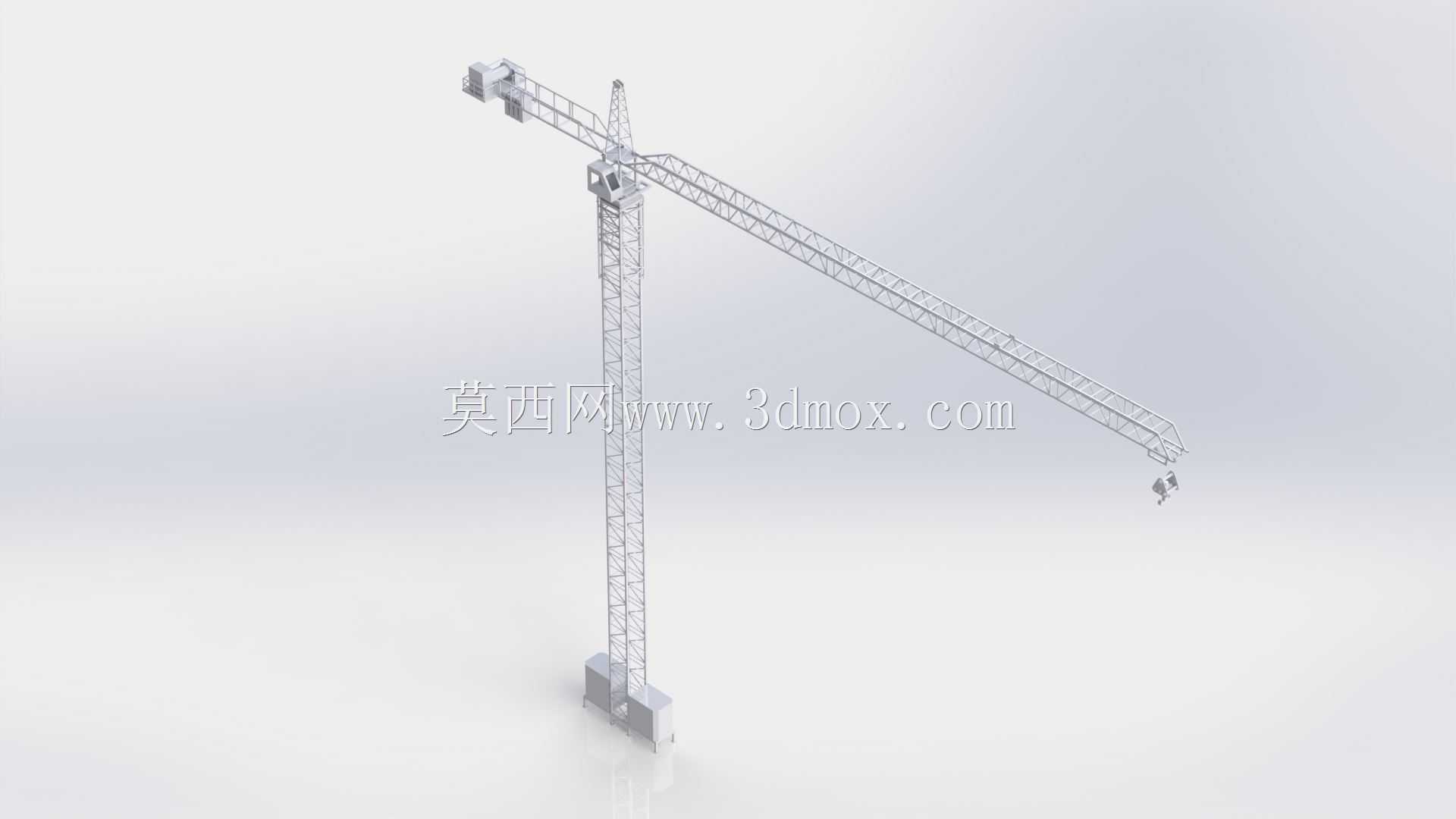

建筑施工用平头式塔式起重设备结构

　　在房建、市政桥梁、大型工业厂房的施工现场，这类塔式起重设备是核心的垂直水平运输载体，承担着钢筋、模板、预制构件、施工机具等物料的高空转运作业，作业覆盖范围可覆盖整个施工场区，是高层、超高层建筑施工中无可替代的物料输送装备。从结构设计逻辑来看，该设备采用格构式塔架作为主承力结构，这种桁架式结构在保证整体抗弯、抗扭刚度的同时，能最大程度降低自重，减少风阻对设备稳定性的影响，塔架标准节采用统一模数设计，可根据施工建筑的高度需求进行节段拼接，适配不同高度的作业场景，无需重新设计主承力结构。

　　上部的水平起重臂同样采用桁架式结构，沿塔身中心向作业方向延伸，臂架上设置可沿轨道滑移的起重小车，配合起升机构实现不同幅度位置的物料吊装，平衡臂设置在起重臂对侧，配置配重块平衡起重臂及吊重产生的倾覆力矩，保证塔身受力始终处于合理区间。设备底部采用固定式基础连接结构，安装时需提前浇筑符合载荷要求的混凝土基础，通过预埋地脚螺栓将底架与基础牢固连接，安装边界需考虑周边架空线路、已有建筑的安全距离，同时预留塔吊顶升、附墙装置安装的操作空间，附墙装置需随建筑施工进度逐层设置，将塔架与建筑结构刚性连接，控制塔身在高空中的自由端高度，避免风载或吊重作用下产生过大挠度。

　　从功能特性来看，该设备可实现起升、变幅、回转三个维度的动作协同，起升机构负责物料的垂直升降，变幅机构带动起重小车沿臂架移动调整作业半径，回转机构带动上部整个臂架系统绕塔身中心360度旋转，三个动作配合可覆盖圆形作业范围内的任意吊装点位，作业效率远高于其他移动式起重设备。设计过程中需重点校核各工况下的结构受力，包括空载、额载、超载试验工况下的塔架应力、臂架挠度、整机稳定性，格构结构的杆件连接节点采用高强螺栓配合销轴连接，既保证装拆便利性，又能满足反复受力下的连接可靠性，所有回转、传动部位均设置对应的限位保护装置，包括起升高度限位、变幅幅度限位、回转角度限位以及力矩限制器，避免误操作引发的设备倾覆或结构损坏。

　　在实际施工现场布置时，需提前根据建筑平面形状、吊装最重构件的重量、最远吊装距离确定设备的安装位置，确保臂架覆盖范围无作业盲区，同时要避开施工电梯、材料堆场的出入口位置，塔架与建筑外立面的距离需满足附墙装置的安装尺寸要求，基础施工时需核对地质承载力，避免后期设备沉降引发倾斜。这类设备的结构建模过程中，需重点还原格构杆件的拼接逻辑、各运动机构的运动副关系，确保模型可直观展示设备的作业姿态与结构组成，为施工方案编制、设备装拆交底提供直观的三维参考，建模时需注意标准节的模数统一，臂架与塔身的连接节点、回转支承的装配关系需符合实际设备的装配逻辑，避免出现结构干涉，同时要体现出桁架结构的杆件截面规格差异，主弦杆、腹杆的截面尺寸区分要符合实际受力特点，主弦杆作为主要承力杆件采用更大截面的型钢，腹杆采用较小截面的型钢做支撑，兼顾强度与轻量化要求。
