食品运输用冷藏保温集装箱结构设计

　　在跨区域生鲜食品、冻品干线运输场景中，冷藏集装箱是衔接产地预冷、干线冷链、终端配送全链路的核心载具，不同于普通干货集装箱，其结构设计需要同时满足堆码强度、保温密封、制冷适配、装卸便捷等多重工程要求，本次建模的冷藏集装箱针对食品运输场景做了针对性的结构优化。从实际使用场景来看，这类冷藏集装箱既可以适配标准集装箱半挂车做公路长途运输，也能直接吊装上集装箱班轮做远洋冷链运输，还可以在临时仓储场景下作为移动冷库使用，多场景适配的需求决定了其外部尺寸必须严格遵循ISO标准集装箱的边界要求，外部长宽高完全匹配20英尺标准集装箱的安装与堆码接口，角件位置、吊装孔位、锁扣结构都和通用干货集装箱完全兼容，不需要额外改造现有吊装、运输、堆存设备就能直接投入使用，这也是冷链载具通用化设计的核心要求。

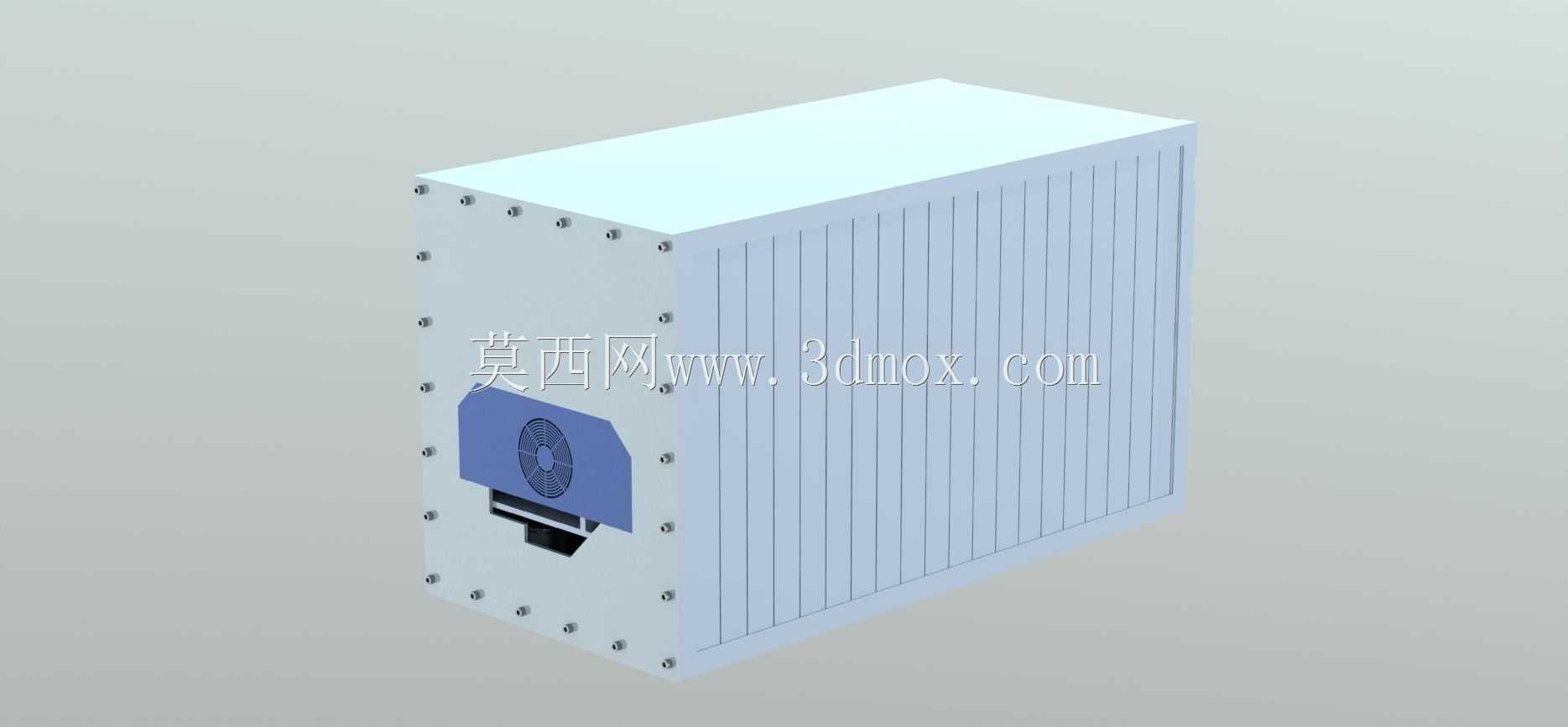

　　箱体主体采用波纹侧板结构，这种结构并非单纯为了外观造型，而是在不额外增加板材厚度的前提下，大幅提升侧板的抗弯折强度，毕竟远洋运输过程中箱体需要承受多层堆码的垂直载荷，以及船舶航行过程中的横向摇摆载荷，波纹结构的加强筋作用可以让箱体在轻量化的前提下满足ISO集装箱的强度测试标准，相比平侧板结构，波纹侧板的抗形变能力可以提升40%以上，同时板材重量能降低15%左右，兼顾强度与轻量化需求。箱体端部集成的制冷机组安装位是整个结构的设计核心，建模过程中预留了制冷机组的安装法兰、走线孔位、通风间隙，制冷机组采用嵌入式安装结构，和箱体端板之间采用耐低温橡胶密封条做密封处理，避免冷量从安装缝隙处泄漏。

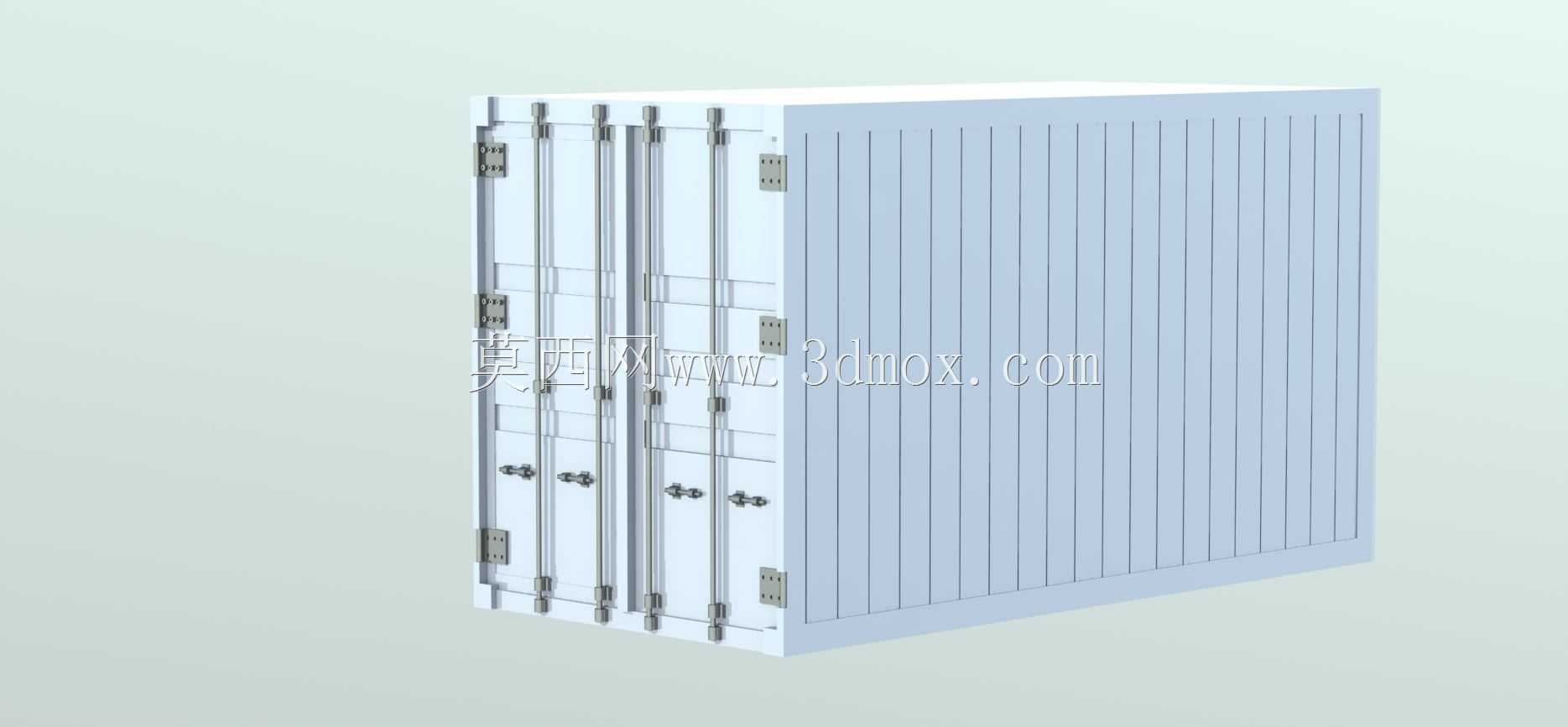

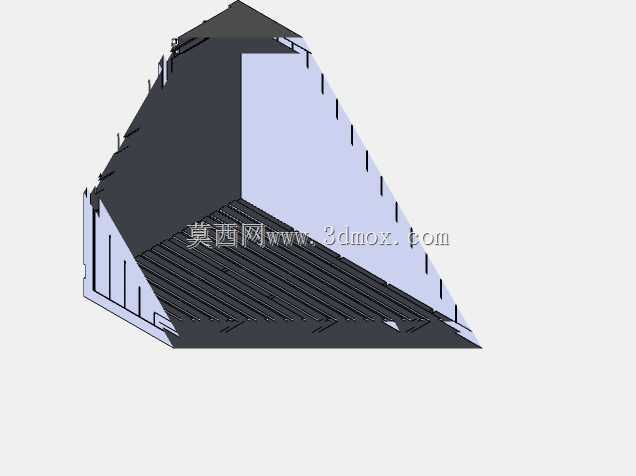

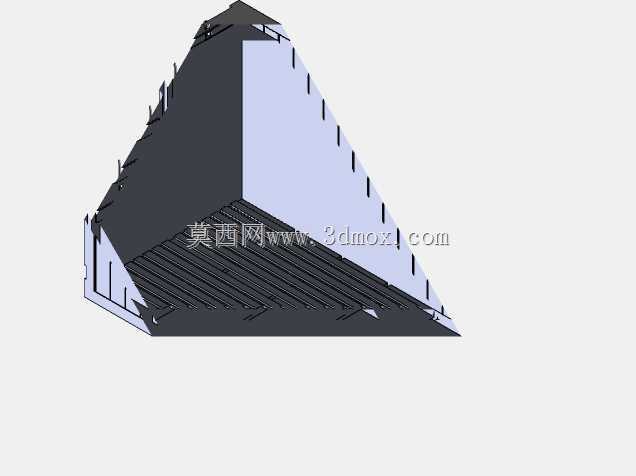

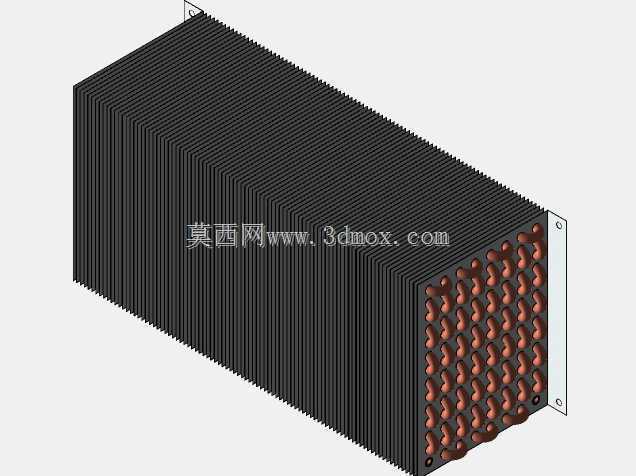

　　机组外侧预留了防护格栅的安装位置，防止运输过程中飞溅的石子、杂物撞击冷凝器翅片造成损坏，机组下方预留了冷凝水排水孔位，避免化霜过程中产生的积水在机组安装位结冰影响设备运行。箱体的保温层采用整体发泡填充设计，在内外蒙皮之间填充高密度聚氨酯保温材料，发泡密度控制在40kg/m³，导热系数低于0.022W/(m·K)，可以保证在外界35℃环境温度下，箱内温度维持-18℃时的日冷量损耗控制在额定范围内，满足长距离运输冻品的保温要求。箱门采用双开门结构，门体周边采用多道三元乙丙橡胶密封条，配合凸轮锁紧机构，可以保证门体关闭后的密封性能，锁紧机构的受力点均匀分布在门体周边，避免长期使用后门体变形导致密封失效。箱体内部的地板采用T型铝导轨设计，既可以保证叉车进出装卸时的承载强度，也能让箱内冷空气通过导轨间隙循环，避免靠近地板位置的货物出现局部温度不均的问题，地板下方预留了通风间隙，让制冷机组送出的冷风可以在箱内形成完整的循环回路，保证箱内各个位置的温度差控制在±1℃以内，避免局部温度过高导致食品变质。在设计过程中，还需要考虑箱体的防腐性能，因为远洋运输场景下盐雾腐蚀严重，所有外露钢结构件都采用抛丸处理后做富锌底漆加聚氨酯面漆的多层防腐涂层，角件、锁杆等受力部件采用铸钢材质镀锌处理，保证在10年的使用周期内不会出现严重的腐蚀失效。

　　另外箱体顶部采用整板焊接结构，避免拼接缝隙出现漏水问题，顶板做了微弧度设计，防止雨天积水，积水可以顺着顶板弧度流向端部的排水槽排出，不会在顶部长期留存腐蚀板材。从建模细节来看，所有的螺栓连接位置都预留了合理的安装间隙，角件和箱体主框架的焊接位置做了加强筋处理，制冷机组安装位的框架做了局部加强，承受制冷机组运行过程中的振动载荷，避免长期振动导致焊缝开裂。箱内的温度传感器安装位、照明线路走线槽都在模型中做了预留，方便后续电气部件的安装，不需要在成品箱体上二次开孔破坏保温层和密封结构。这类冷藏集装箱的设计核心是在通用集装箱的标准接口基础上，通过保温结构优化、制冷系统适配、细节结构强化，满足冷链运输的特殊要求，建模过程中每一处结构细节都对应实际使用中的具体需求，没有多余的装饰性结构，所有造型都服务于功能实现，这也是工业装备三维建模和普通外观建模的核心区别，每一个倒角、每一处凸起、每一个开孔都有其工程意义，需要结合实际使用场景去还原结构设计的逻辑，而不是单纯复刻外观。
