40*40*20规格直流轴流散热风机结构

　　在工控主板、小型开关电源、嵌入式工控机、桌面级3D打印机控制仓、小型伺服驱动器这类对安装空间有严格限制的电子设备热设计场景里，小尺寸轴流散热风扇是风冷方案里最常用的主动散热部件，本次建模的404020规格轴流风扇，是行业内应用覆盖率极高的一款标准尺寸风冷组件，很多结构工程师在做紧凑空间热设计选型时，都会优先参考这个尺寸的安装边界做结构预留。

　　从实际使用场景来看，这款风扇的出风方向为轴向直吹，适合针对局部高热元器件做定点风冷，比如贴装在PCB板上的功率MOS管、整流桥堆、小型变压器这类发热集中的元件，不需要额外设计复杂的导风通道，直接通过风扇支架或者螺丝固定在对应位置，就能形成稳定的空气流通路径，带走元件表面的积聚热量。很多紧凑型设备的内部净空高度有限，20mm的厚度刚好能适配多数侧壁安装或者元件上方直装的空间要求，不会和周边的电容、接线端子、结构筋位产生干涉。

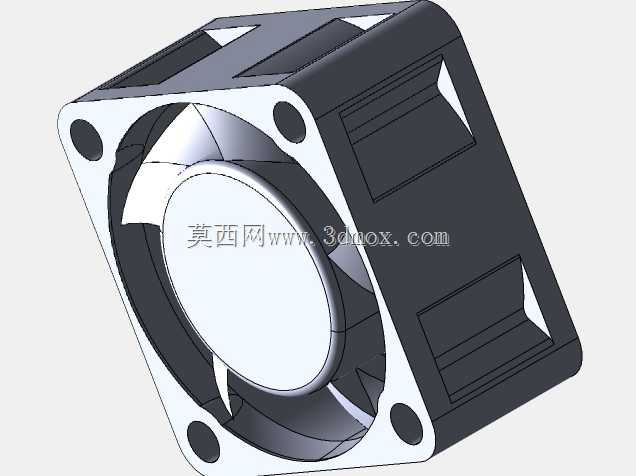

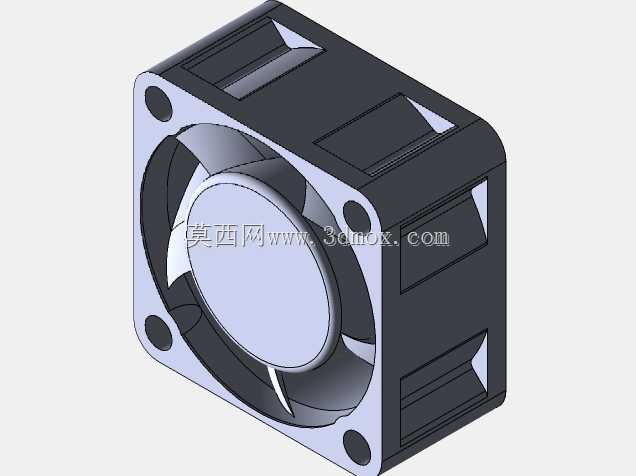

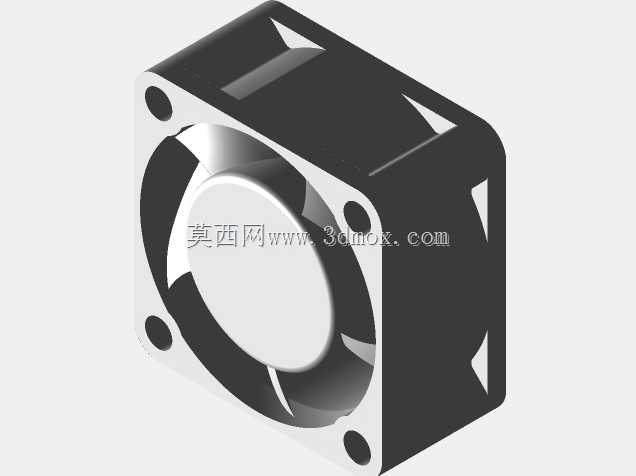

　　从设计思路上还原这款风扇的结构时，首先要明确安装边界的尺寸公差：外框为正方形截面，长宽均为40mm，四个安装孔分布在四角的凸台上，孔位中心距为32mm，适配M3规格的自攻螺丝或者铜柱固定，安装孔做了沉台设计，螺丝锁紧后头部不会突出外框表面，避免安装后和相邻部件产生刮碰。外框的四个边角做了R2的圆角过渡，既可以减少注塑生产时的应力集中，也能避免安装过程中锐边划伤操作人员或者线材。

　　扇叶部分采用七片后掠式叶片设计，这种叶片构型在相同转速下能获得更高的风量，同时运行噪音比直叶片更低，叶片和外框内壁的间隙控制在0.3mm左右，间隙过大会产生叶尖漏风降低风压，间隙过小则容易因为生产公差或者运行震动产生叶片擦框的故障。轮毂部分为圆形结构，中心位置预留了电机轴的安装孔位，轮毂直径占风扇整体直径的45%左右，这个比例能平衡叶片有效做功面积和内部驱动电机的安装空间，不会因为轮毂过大压缩叶片尺寸导致风量不足，也不会因为轮毂过小放不下驱动电路和定子组件。

　　外框的进风侧和出风侧都做了0.8mm的倒角，进风侧的倒角可以引导气流更顺畅地进入扇叶做功区域，减少进风紊流带来的噪音和风量损失，出风侧的倒角则可以让吹出的气流扩散角度更合理，覆盖更大的散热区域。外框侧面预留了线材出线的缺口，缺口位置做了圆角处理，避免长期使用中线材绝缘层被锐边割破造成短路风险，出线方向可以根据实际安装需求选择侧边出线或者背面出线，适配不同设备内部的走线布局。

　　在做三维建模的时候，需要特别注意安装孔的位置度公差，四个孔的中心位置偏差不能超过0.1mm，否则批量安装时会出现孔位对不上的问题，扇叶部分做动平衡校验的结构预留，在叶片的边缘预留0.2mm的去重余量，方便生产过程中做动平衡调整，降低风扇运行时的震动。外框的壁厚设计为1.2mm，采用阻燃ABS材质注塑成型，这个壁厚既能保证结构强度，在螺丝锁紧时不会出现开裂，也能控制整体重量，单台风扇的重量控制在28g左右，不会给安装的PCB板或者薄型结构件带来额外的负重负担。

　　很多工程师在做设备结构设计时，会直接把这款风扇的三维模型导入装配体，提前模拟安装位置和周边部件的间隙，比如检查风扇转动时会不会和旁边的电解电容、散热片产生干涉，预留出至少2mm的安全间隙，同时还要考虑线材的弯折空间，出线位置不能被其他结构件压住，避免线材内部芯线断裂。另外在做风道设计时，风扇的进风侧需要预留至少5mm的进风空间，不能直接贴在封闭的壁面上，否则会导致进风不畅，散热效率大幅下降，出风侧如果要加装防尘网，也要考虑防尘网的风阻对风量的影响，适当预留风压余量。

　　这款尺寸的风扇因为安装尺寸标准化程度高，市面上多数同规格产品的安装孔位、外形尺寸都能做到互换，工程师在选型时只需要根据散热需求匹配对应的转速、电压参数即可，不需要重新修改结构安装位，能大幅缩短产品的开发周期，降低开模和物料采购的成本。在建模过程中还原所有细节特征，也能让后续做装配干涉检查、结构仿真、热仿真的时候获得更准确的结果，避免因为模型简化导致实际生产组装时出现配合问题。
