方形壁式轴流通风排风设备结构设计

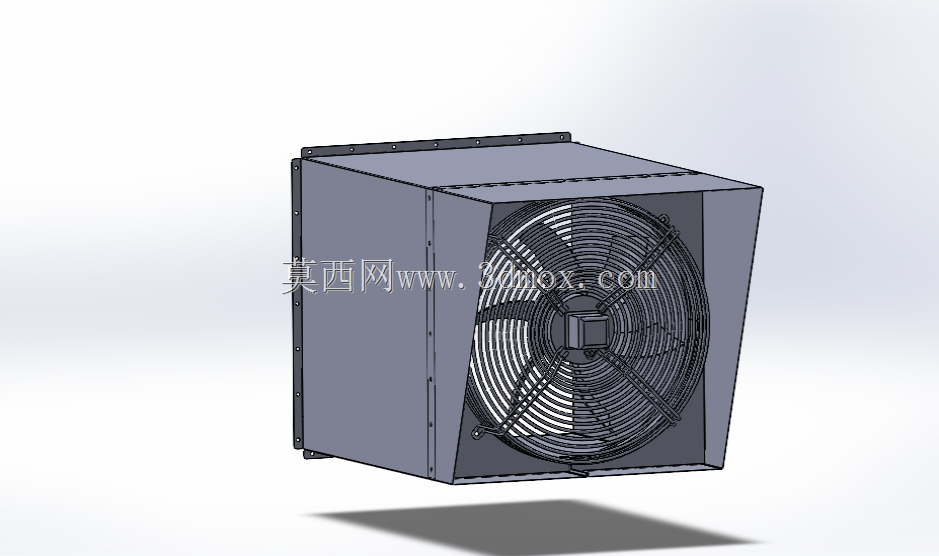

　　在工业厂房侧墙排风、商用建筑新风补风、设备机房散热换气的场景里，这类壁式安装的轴流通风设备是应用频次极高的通用通风部件，不同于管道式轴流风机需要对接风管管线，该类设备直接嵌装在建筑侧墙预留洞口内，外侧自带防雨防护结构，无需额外加装防雨弯头，能大幅降低现场安装的施工成本与管线排布难度。从结构设计逻辑来看，设备整体采用方形外框壳体，壳体一侧设置带安装孔的法兰翻边，安装时直接通过膨胀螺栓将法兰面固定在墙体外侧或内侧的预埋安装板上，安装孔位沿法兰边均匀排布，适配常规墙体洞口的安装固定需求，壳体向外延伸的段做了斜切收边造型，既可以引导出风气流沿斜向导出，避免直吹墙面造成气流返流，也能在雨天起到导流雨水的作用，防止雨水顺着壳体缝隙倒灌进室内。

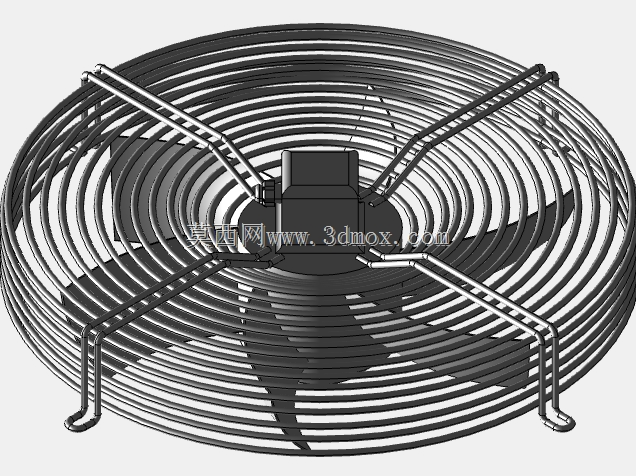

　　核心的风轮部分采用宽叶片轴流叶轮设计，叶轮材质匹配常规通风场景的强度需求，叶片做了等距扭转角优化，在额定转速下能实现大流量低风压的送风特性，适配短距离直接排风的工况需求，叶轮前部加装了金属防护网罩，网罩采用径向加环向的筋条排布结构，筋条间距符合安全防护规范，能避免异物卷入叶轮、也能防止运维人员误触转动部件造成安全事故。设备的安装边界需要重点匹配墙体预留洞口尺寸，方形壳体的外轮廓尺寸要略小于洞口尺寸，预留10-20mm的安装调整间隙，方便现场安装时找平找正，固定完成后再用密封胶填缝处理，避免漏风漏雨；法兰翻边的尺寸要大于洞口尺寸，保证安装时法兰面能完全贴合墙面，实现压紧密封。

　　在功能特性上，该类通风设备不需要复杂的风路对接，直接实现室内外空气的直排直换，针对厂房内焊接烟尘散排、机房设备散热排风、仓储空间换气等场景，能快速实现区域内空气置换，降低室内闷热感、排出积聚的浑浊空气；设备的壳体采用折弯焊接成型工艺，整体刚性充足，运行时的振动幅度小，配合叶轮的动平衡调校，能降低运行过程中的共振噪音，避免对室内声环境造成过度干扰。设计过程中需要重点考量几个核心维度：首先是壳体的结构强度，因为设备为悬臂式安装在墙体上，壳体与法兰连接的位置要做折弯加强处理，避免长期运行后焊缝开裂造成设备脱落；其次是叶轮与壳体的同轴度控制，叶轮转动时与壳体内壁的间隙要均匀，避免运行过程中出现刮蹭异响；再者是防护网的固定可靠性，网罩采用卡扣加螺栓的双重固定方式，避免长期振动后网罩松动脱落；最后是出风侧的导流角度，斜切面的角度设置在45度左右，既保证气流导出顺畅，也能最大化实现防雨效果，不需要额外加装外部防雨罩。

　　不同于常规管道风机需要考虑风管阻力匹配，这类壁式风机的风压设计不需要过高，重点考量风量参数与噪音控制，在相同风量下，更低的运行转速能带来更好的噪音表现，适配靠近人员作业区域的安装场景；设备的电机内置在壳体中心的导流筒内，导流筒同时起到气流整流的作用，让进风气流更均匀地流过叶轮，提升叶轮的做功效率，减少气流紊流带来的额外噪音与风量损失。在实际选型应用中，需要根据安装区域的空间体积、每小时换气次数要求来匹配对应风量的设备，同时核对设备的外形尺寸与现场墙体洞口的匹配度，避免出现到场后无法安装的问题；安装时要注意设备的水平度，保证叶轮转动时无偏摆，固定螺栓要加装防松垫片，长期运行过程中定期检查螺栓紧固情况与叶轮积灰情况，及时清理积灰避免叶轮动平衡被破坏，引发运行振动加大的问题。
