呼吸机配套120V轴流散热通风组件

　　这款轴流通风组件的设计，最初是针对医用呼吸类设备的舱内散热需求做的定向开发，在医疗设备的通风系统里，这类部件的选型和建模往往要兼顾安装适配性、通风效率和运行稳定性，不能照搬普通消费级散热风扇的参数逻辑。从实际应用场景来看，它主要嵌入在呼吸机的设备舱侧部安装位，负责将设备内部气路模块、控制电路板、电源组件工作时产生的持续热量及时排出，避免舱内积温导致传感器精度漂移、电子元件寿命折损，毕竟医用呼吸设备对运行稳定性的要求远高于普通民用电器，哪怕是散热环节的风量不足或者安装干涉，都可能影响整机的临床使用可靠性。

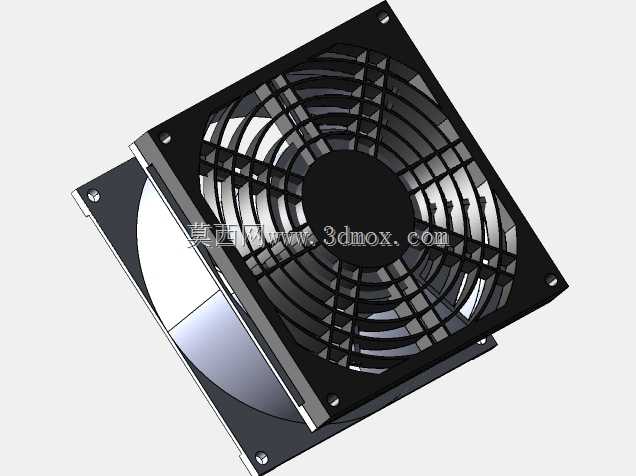

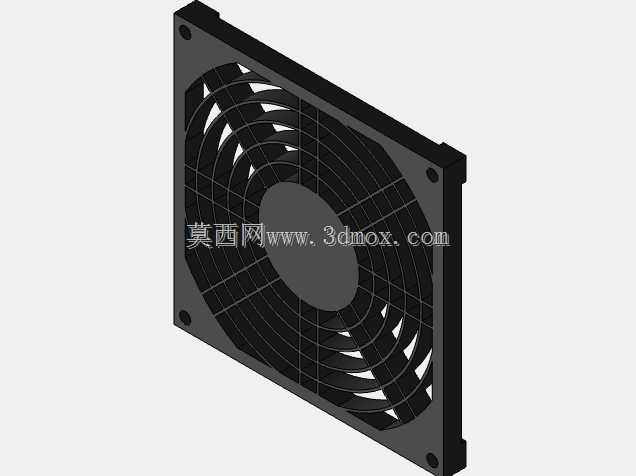

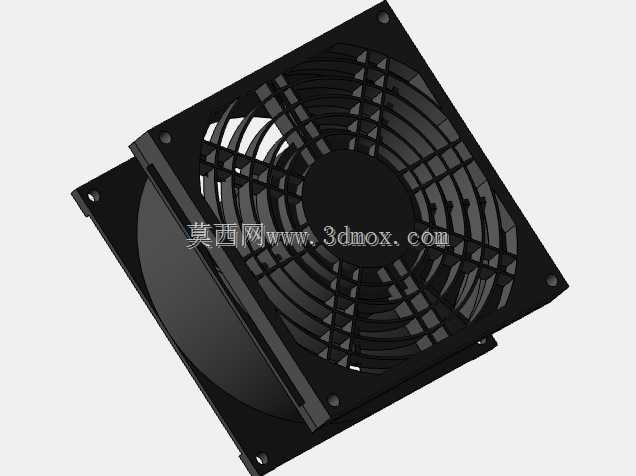

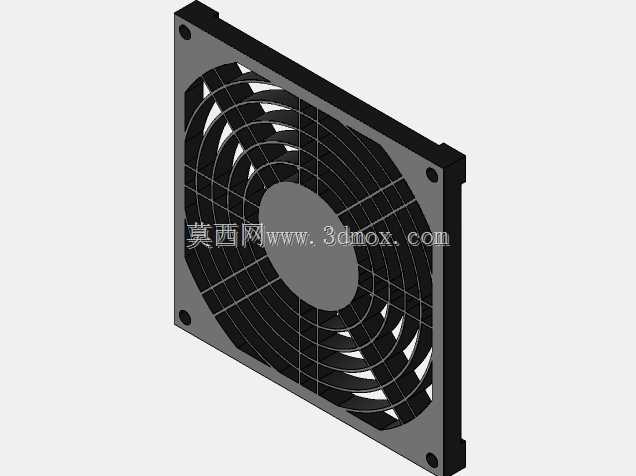

　　从功能特性上看，这款通风组件采用方形外框加圆形风轮的经典轴流结构，外框四个角预留了标准的沉头安装孔，安装时可以直接通过螺丝固定在设备舱的钣金或者塑料壳体上，不需要额外设计转接支架，能减少整机的装配零件数量。风轮部分采用等距倾斜的扇叶布局，扇叶和外框之间的间隙控制在极小的范围，既能避免扇叶转动时蹭到外框产生异响，也能减少间隙处的气流回流损失，提升实际送风效率。正面的防护格栅采用交叉筋条设计，筋条的宽度和间距经过反复调整，既能够阻挡外部异物触碰转动的扇叶，满足电气设备的安全防护要求，又不会对进风气流造成过大的阻力，保证通风量达到设计阈值。

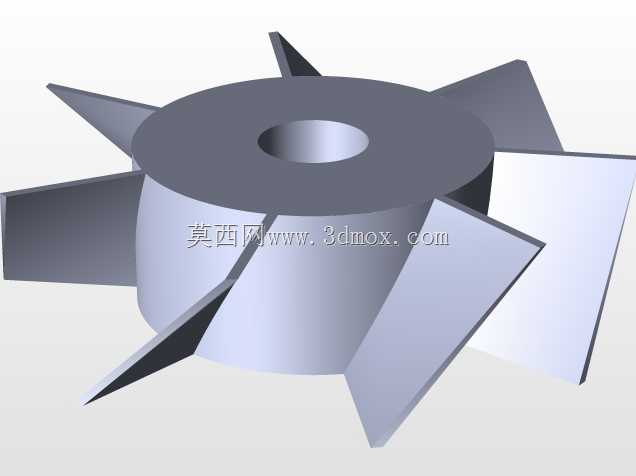

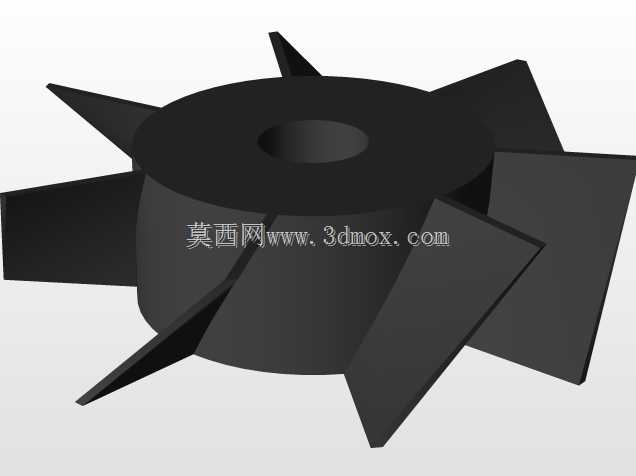

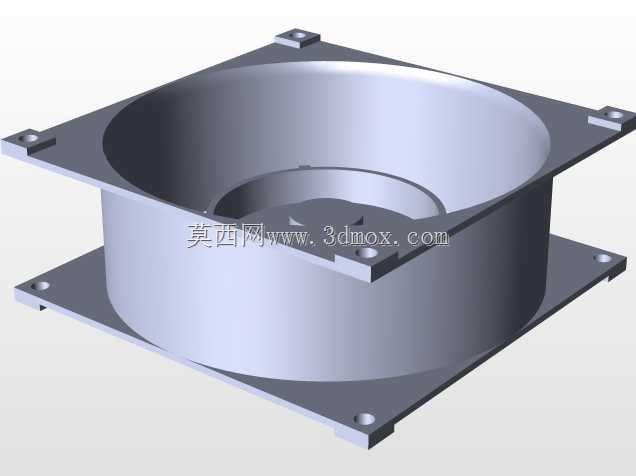

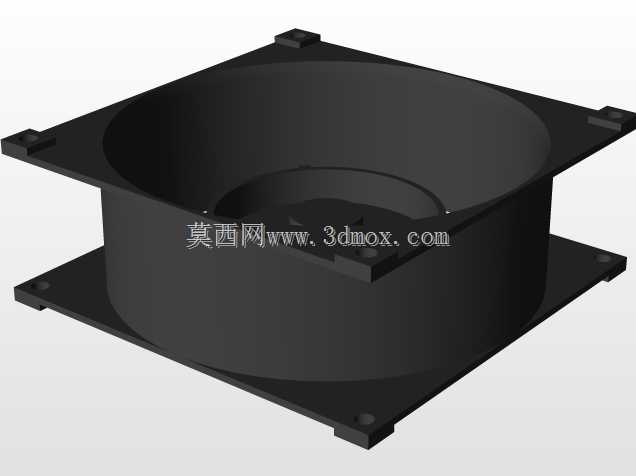

　　设计思路上，建模阶段首先确定了安装边界的尺寸约束，外框的边长、厚度都严格匹配目标设备舱的预留安装位尺寸，四个安装孔的孔位坐标完全对应设备壳体上的预装螺柱位置，避免出现装配时孔位错位的问题。扇叶的曲面造型参考了低转速轴流风机的气动设计逻辑，在保证足够送风量的前提下，尽量降低扇叶转动时的气流切变噪音，毕竟医用设备的使用场景多在病房或者急诊区域，运行噪音过大会干扰患者休养和医护人员的工作。外框的侧边做了微小的倒角处理，既可以避免安装时锋利的边缘划伤装配人员，也能减少组件嵌入安装位时的卡滞问题。风轮中心的轮毂部分做了加厚设计，用来匹配标准尺寸的电机输出轴，轮毂和风轮的连接筋做了均匀分布，保证转动时的动平衡性能，减少长期运行时的振动传递，避免振动传导到设备壳体上产生共振噪音。

　　从安装边界的细节来看，这款组件的出线位置设置在外框的侧边凹槽内，安装时线材可以顺着凹槽排布，不会被夹在外框和设备壳体之间造成线材破损，也不会因为线材突出外框平面导致安装时出现缝隙。外框的背面设计了一圈浅槽，用来粘贴密封泡棉条，安装后泡棉条可以填充组件和设备壳体之间的缝隙，避免舱内的气流从缝隙处短路，保证所有排出的气流都经过设备内部的发热区域，提升散热的效率。防护格栅的筋条交汇处做了小圆角过渡，避免注塑生产时出现应力集中导致的筋条断裂问题，也能减少气流经过筋条时产生的涡流噪音。在实际的设备装配流程中，这款通风组件不需要复杂的调试，只要对准安装孔位锁上螺丝，接好供电引线就可以完成装配，能够适配流水线的批量生产节奏，减少单台设备的装配工时。

　　不同于普通民用电脑机箱的散热风扇，这款应用在医疗设备上的通风组件，在建模时就考虑了长期连续运行的结构可靠性，所有的壁厚设计都经过强度校核，外框的材质选用耐温的工程塑料，能够适应设备舱内长期的温度变化，不会因为持续受热出现变形翘曲的问题。扇叶的根部做了加厚过渡处理，避免长期转动时扇叶根部出现疲劳断裂的情况。整个模型的结构细节完全还原了量产零件的实际特征，没有多余的装饰性结构，所有的造型特征都服务于功能实现和装配需求，不管是用来做设备整机的装配干涉检查，还是做散热系统的气流仿真参考，都能够提供足够准确的结构参考。
