方形嵌入式家用排气扇结构设计

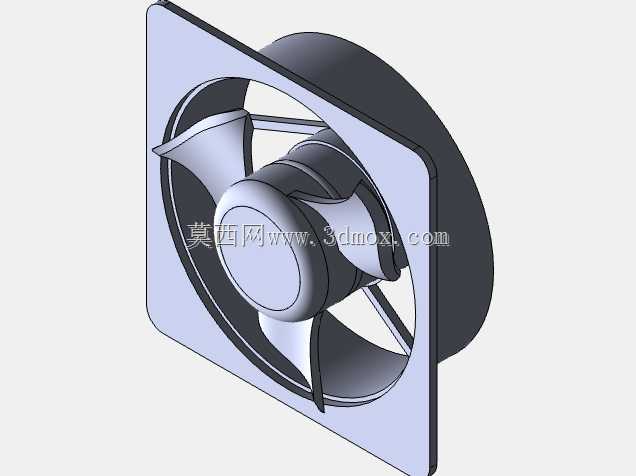

　　日常民用与小型商用空间的通风换气场景中，这类方形嵌入式排气扇是应用频次极高的末端排风设备，常被安装在卫生间、厨房、小型设备机房、密闭储物间的墙体或窗面预留洞口处，核心作用是将室内积聚的浑浊空气、湿热气体、烹饪或作业产生的异味直接排至室外，维持室内空气的正常流通状态，避免密闭空间长期湿度过高引发的墙面霉变、设备受潮故障等问题。从结构设计逻辑来看，这款排气扇采用外方内圆的整体布局，外侧方形安装面板的尺寸完全匹配常规民用建筑预留的排风洞口规格，面板边缘做了小弧度倒角处理，既可以在安装完成后完全遮盖洞口边缘的施工缝隙，保证外观整洁，也能避免尖锐棱边在安装、后期维护过程中划伤操作人员。

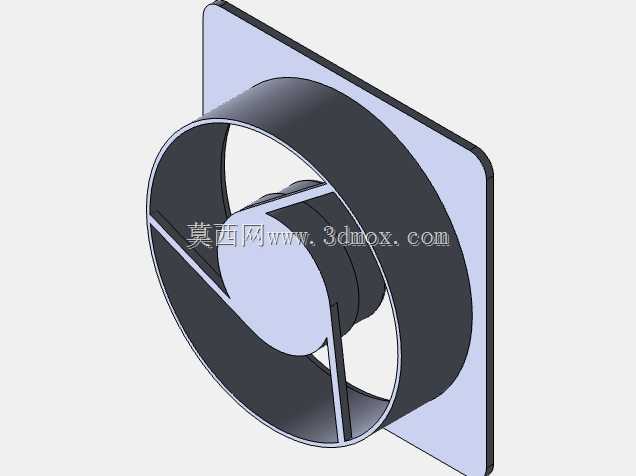

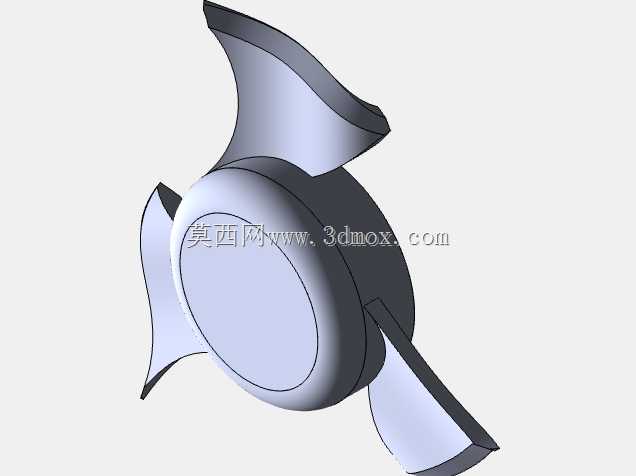

　　面板内侧的风筒部分为圆筒形结构，长度适配常规240mm厚度的民用墙体，安装时风筒嵌入预留洞口内，方形面板贴合墙面外侧，无需额外加装装饰盖板即可完成基础固定，适配墙面、玻璃窗等多种安装基面。核心的风轮部分采用三叶片轴流结构设计，叶片曲面经过弧度优化，在额定转速下可以获得更大的轴向送风量，同时叶片与中心轮毂的连接位置做了平滑过渡处理，减少气流通过时的湍流损耗，降低运行过程中的风切噪音，避免排风作业时产生过大的声响干扰室内正常活动。中心轮毂位置预留了标准电机安装位，可适配常规单相交流民用电机，电机轴与风轮中心的配合公差控制在合理区间，保证运转时的同轴度，减少长期运行后的振动偏移问题。

　　风筒内部设置了三根均匀分布的支撑筋条，用于固定电机安装座，筋条的截面做了窄边流线型设计，尽可能降低对排风气流的阻挡，减少风阻损失，保证排风效率。从安装边界来看，方形面板的边长比常规预留洞口大50mm左右，安装时不需要对洞口做额外的找平处理，仅需在面板与墙面贴合处打密封胶即可完成缝隙封堵，防止室外雨水、蚊虫顺着缝隙进入室内；风筒末端可直接对接排风软管，将排出的气体引导至建筑统一排风通道，避免直排对室外墙面造成污染。在实际选型适配时，可根据空间容积匹配对应功率的电机，小容积卫生间可选用低转速低功率配置，厨房或小型设备机房则可选用更高转速的配置，满足大排量的排风需求。

　　整体结构没有多余的复杂构件，所有零部件均可通过注塑工艺批量生产，装配流程简单，仅需通过卡扣与少量螺丝即可完成整机组装，后期维护时仅需拆下前面板即可清理风轮上附着的油污、灰尘，不需要将整机从墙体上拆下，降低日常维护的操作难度。这类排气扇的结构设计完全围绕民用场景的实际使用需求展开，没有冗余的功能设计，在保证排风效率的前提下，尽可能压缩整机的生产成本与安装难度，同时兼顾运行噪音、维护便捷性等实际使用中的痛点，是小型通风设备中实用性极强的结构方案。
