工业框架用4040标准铝型材结构

　　在非标自动化设备、生产线防护围栏、检测仪器台架、小型设备机架的搭建场景中，40系列欧标铝型材是应用覆盖面极广的基础构件，本次建模的40x40规格铝型材，正是这类通用框架搭建场景里的核心选型之一。从实际工程选型的角度看，这类型材的截面设计完全围绕快速组装、模块化搭建的需求展开，截面四边预留的T型槽道，可直接适配配套的T型螺栓、法兰螺母，无需对型材做额外的打孔攻丝处理，就能完成横梁、立柱、连接件之间的锁紧固定，相比传统方管焊接的机架结构，既能省去焊接后的打磨、喷漆工序，也能在后期设备改造、工位调整时快速拆装重组，不会像焊接结构那样出现拆解即报废的问题。

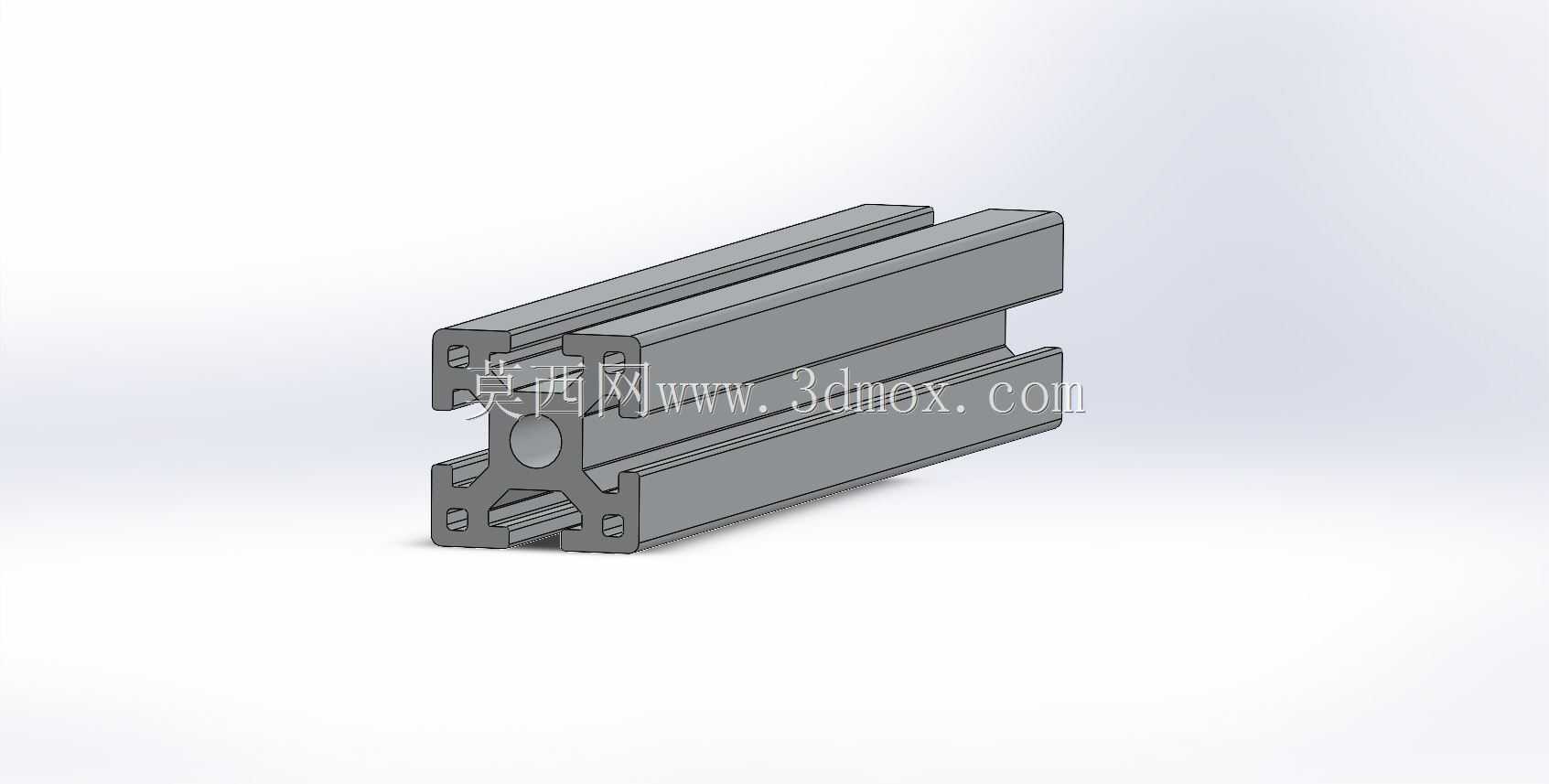

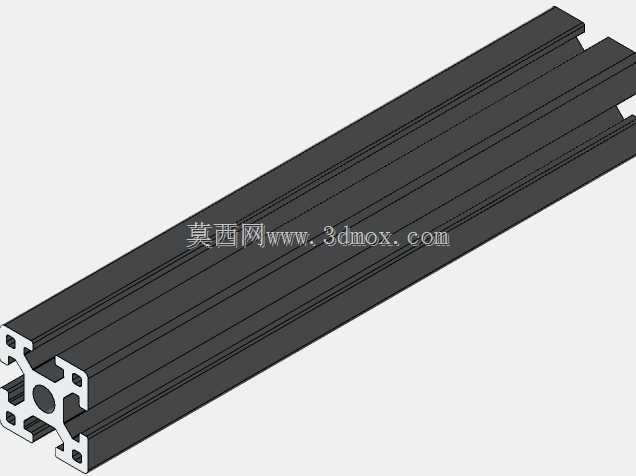

　　从截面结构来看，这款型材的中心设置了带圆弧过渡的中空腔体，四周的槽道之间通过加强筋做结构补强，在保证整体抗弯、抗扭强度的前提下，尽可能降低了型材的单位长度重量，单根250mm长度的段料，既可以作为小型设备的支撑立柱使用，也可以作为工作台面的横向承托梁，搭配对应的角码、端面连接板、脚轮安装座等配件，就能快速拼搭出不同功能的工装架体。在实际安装边界上，这款型材的外轮廓尺寸严格控制在40mm×40mm，相邻两根型材拼接时，无论是直角对接还是平行拼接，外表面都能保持齐平，不会出现突出的棱边，既方便在型材外侧安装亚克力防护板、钣金封板，也能避免架体突出部分对操作人员造成磕碰划伤。

　　建模过程中，对型材的细节还原完全贴合实际挤压生产的工艺特征，槽道内部的尺寸公差、加强筋的壁厚、中心腔体的圆弧过渡都做了精准复刻，没有出现简化结构导致的装配干涉问题。在实际设备搭建场景中，这类4040铝型材的适用跨度通常在800mm以内，当作为水平横梁使用时，搭配对应壁厚的型材选型，可承载常规的检测仪器、工装夹具、小型气动元件的重量，不会出现明显的下挠变形；作为垂直立柱使用时，配合底部的脚杯或者脚轮，可快速调整架体的水平度，适配车间地面不平整的安装环境。

　　不同于重型设备使用的8080、100100系列大规格铝型材，4040规格的型材兼顾了结构强度和轻量化需求，在电子组装生产线、实验室测试台架、小型物料周转架、3D打印机框架、视觉检测支架等场景中，都是首选的基础构件。其槽道的通用设计，还可以直接嵌入传感器安装座、线槽、气管固定座等配件，所有的布线、布管都可以隐藏在槽道内部，配合专用的槽条封盖，能让整个架体的外观更加整洁，避免管线外露带来的积尘、拉扯损坏问题。在做三维装配设计时，这款型材模型可直接调用到装配体中，通过配合约束快速完成框架的整体布局，提前验证各连接件、安装配件的装配间隙，避免实际加工组装时出现孔位不对、配件干涉的问题，有效缩短设备的设计迭代周期。
