4080欧标基础款工业铝型材截面结构

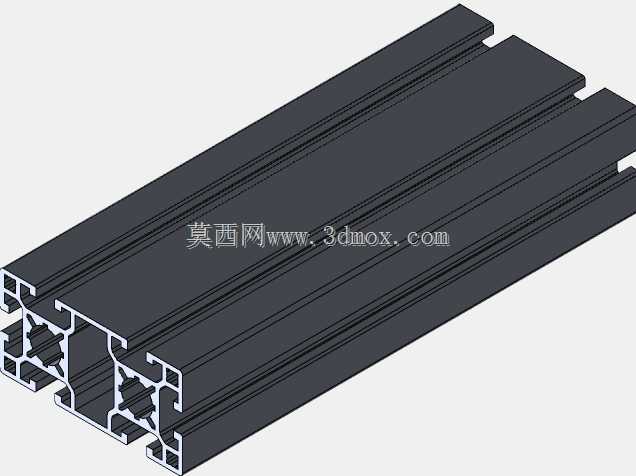

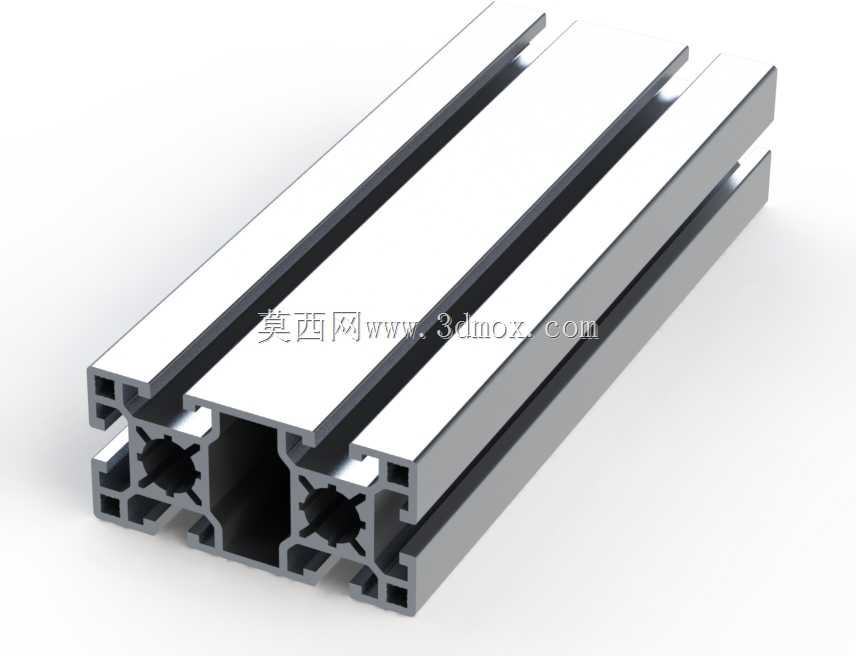

　　这款40系列80幅宽的基础款工业铝挤型材，是自动化设备机架搭建场景里应用覆盖率极高的一款基础构件，日常在生产线边的物料周转架、小型检测设备的承载框架、输送线侧边的防护栏支架、实验室测试工位的操作台架上都能见到同规格型材的身影，区别于重型加厚款型材，这款基础槽宽的型材主打轻量化搭建场景，在不需要承受大吨位静载、没有高频冲击载荷的使用环境下，能在结构强度和材料成本之间取得非常好的平衡。从截面结构来看，这款型材采用对称式腔体设计，截面总宽度为80mm、总厚度为40mm，四个侧边均开有标准T型安装槽，槽口尺寸适配行业通用的T型螺栓、法兰螺母等配套紧固件，不需要额外在型材表面打孔攻丝，只需要将紧固件预置入槽内滑动到指定安装位置，锁紧螺栓即可完成相邻构件的连接，能大幅缩短现场组装的工时，也方便后期对框架结构进行调整改造，不会因为打孔位置固定而出现改装受限的问题。

　　型材中间的主腔体为空心矩形结构，在保证截面抗弯模量满足常规使用要求的前提下，尽可能降低了型材的米重，减少整体框架的自重，同时中间腔体还可以穿设设备的气管、电缆、传感器信号线等管线，将外露的管线隐藏在型材腔体内部，既让整体设备外观更整洁，也能避免生产现场的切屑、油污、飞溅物磨损管线外层，延长管线的使用寿命。截面四个角位置的加强筋做了圆弧过渡处理，避免应力集中在尖角位置导致型材受载时出现开裂变形，两侧的槽位背面设计有凸起的定位棱，安装角码、连接板等连接件时，定位棱可以和连接件上的卡槽紧密贴合，不需要反复测量调整位置就能保证相邻型材的安装垂直度，降低组装时的对位难度。

　　在安装边界方面，这款型材的端面连接可以采用方形端面连接板，连接时不需要对型材端面做二次铣削加工，直接将连接板嵌入型材端面的预置槽位，用沉头螺钉锁紧即可实现两根型材的直角对接，也可以采用弹性扣件+内置连接件的方式实现隐藏式连接，连接后外部看不到紧固件，整体框架外观更简洁。如果需要在型材上安装活动门板、抽屉导轨、传感器安装支架等附件，只需要选用对应槽宽的T型滑块螺母，提前放入T型槽内，就可以在槽长范围内任意调整附件的安装位置，适配不同尺寸的门板、不同安装位置的检测元件。在实际选型过程中，这类4080规格的基础款型材，通常用来做框架的横向承载梁，搭配4040规格的型材做竖向支撑立柱，整体框架的承载能力可以满足单平米150kg以内的静载需求，完全覆盖常规小型自动化设备、工作台、物料架的使用要求。型材表面做了阳极氧化处理，氧化层厚度满足工业使用环境的防腐蚀要求，在普通车间环境下长期使用不会出现表面锈蚀、氧化起皮的问题，不需要额外做表面喷涂处理，组装完成后即可直接投入使用。设计这类型材的三维模型时，需要重点保证T型槽的尺寸公差、腔体壁厚的均匀性、端面的垂直度，因为这些尺寸直接影响后续配套紧固件、连接件的装配适配性，如果槽口尺寸偏小，T型螺栓无法顺利滑入槽内，会导致现场组装时需要反复修配，大幅降低装配效率；如果槽口尺寸偏大，螺栓锁紧时会出现打滑、连接松动的问题，长期受载后框架会出现晃动变形。另外截面的加强筋厚度也要和整体米重匹配，不能为了降低米重过度削减加强筋厚度，否则会导致型材的抗弯强度不足，作为横梁使用时出现下挠变形，影响安装在框架上的设备运行精度。

　　这款型材的截面还预留了安装封条、端盖的卡槽，组装完成后可以将配套的塑料端盖扣在型材端面，既可以避免尖锐的型材端面划伤操作人员，也能防止灰尘、切屑进入型材腔体内部，后期清理框架时只需要擦拭外表面即可，维护难度很低。在做框架的三维布局设计时，可以直接调用这款型材的截面模型，按照所需长度拉伸生成构件，再搭配对应的连接件模型完成整体装配，不需要从零开始绘制型材截面，能大幅缩短框架设计的周期，同时因为模型的尺寸完全按照实际量产的型材尺寸绘制，生成的工程图可以直接用来指导现场裁切、组装，不会出现设计和实物尺寸不符导致的装配干涉问题。
