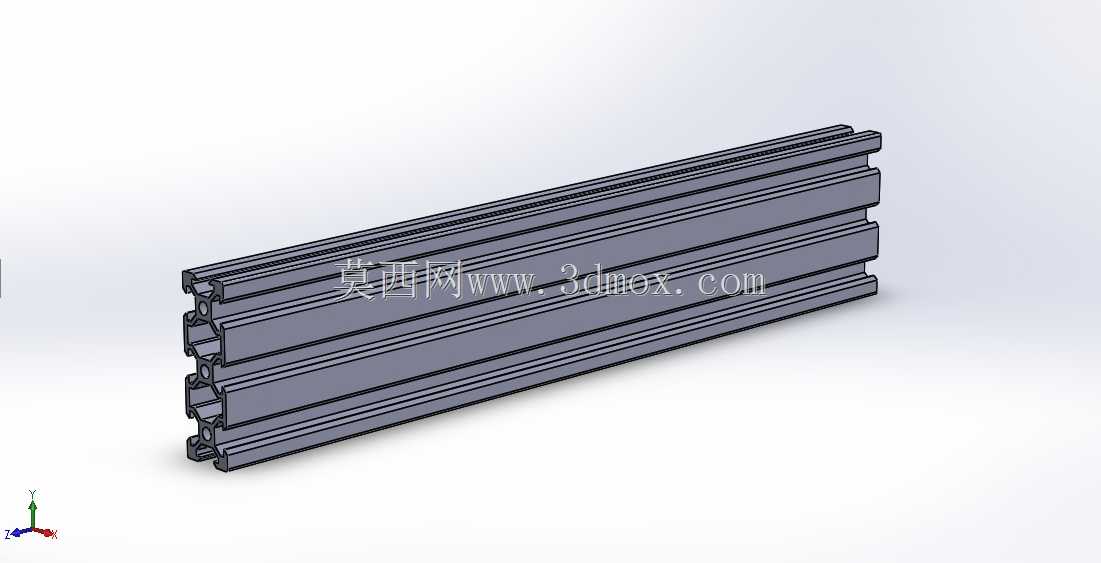

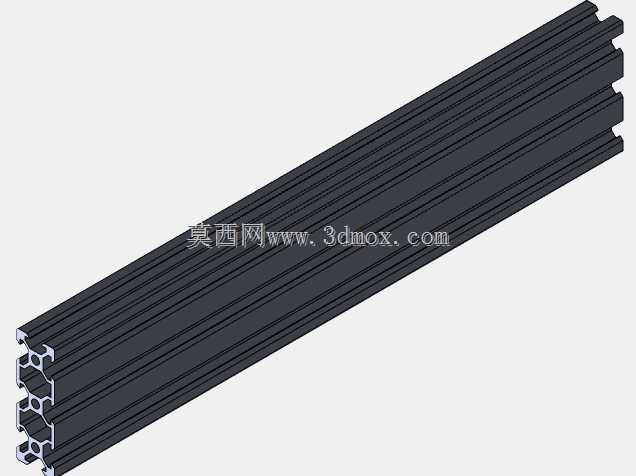

2060标准V型槽工业铝制导轨型材

　　在非标自动化设备搭建、小型数控加工机架组装、激光设备运动平台搭建以及桌面级雕刻机的结构设计中，铝型材的选型直接决定了整套设备的刚性、安装便捷性与后期改造空间。这款2060规格的V型槽铝型材，截面宽度为60mm、厚度为20mm，属于宽幅窄面的铝型材品类，区别于常规方管铝型材的四面平槽设计，其两侧集成的V型导向槽是核心功能结构，可直接配合V型滚轮实现直线运动导向，无需额外加装外置直线导轨，大幅压缩小型设备的结构占用空间与组装成本。

　　从实际应用场景来看，这类型材常被用于桌面数控铣床的Y轴横梁、小型激光雕刻机的X向运动轴、自动化分拣线的侧边导向安装梁，也可作为设备框架的横向承重梁使用——20mm的厚度方向刚好适配多数步进电机、传感器安装座的固定孔位深度，60mm的宽度方向可提供足够的安装平面，同时预留T型螺母的滑入空间，安装时无需对型材进行二次钻孔攻丝，只需将对应规格的T型螺母滑入V槽旁的安装槽内，即可通过螺栓快速固定各类功能部件，大幅缩短设备的组装调试周期。

　　设计层面上，这款型材的V型槽采用对称式布局，槽口角度经过标准化校准，可兼容市面上多数通用规格的V型滚轮，滚轮与槽面的接触为线接触形式，相比普通平轮在平面铝型材上的面接触，运动阻力更小、导向精度更高，同时V型槽的结构可在滚轮滚动时自动刮除槽面附着的切屑、灰尘，减少日常维护的频次，适配多尘、有加工碎屑的车间作业环境。型材内部的筋位采用交错式布局，在控制整体重量的前提下保证了截面的抗弯模量，当作为长度1米以内的运动横梁使用时，配合两端的支撑固定结构，可将满载运动时的挠度控制在0.1mm以内，满足小型加工设备的运动精度要求。

　　安装边界方面，这款型材的槽口间距、安装槽宽度均遵循工业铝型材的通用标准，可与同系列的2020、2040型材通过角码、连接板实现无缝拼接，无需定制特殊连接配件；型材的端面可直接安装对应规格的端盖、脚轮支撑座或者连接板，实现框架的落地固定或者多段型材的加长拼接。需要注意的是，作为运动导向梁使用时，需保证单段型材的拼接接缝处的V槽面齐平度，避免滚轮经过接缝时出现卡顿，安装时可通过在型材背面加装定位销的方式保证拼接精度；如果用于承重要求更高的铣床床身部位，可在型材的中空槽内穿入钢制加强条，进一步提升整体刚性，降低加工过程中的振动幅度。

　　不同于普通的平槽铝型材，这款V型槽型材将结构支撑与直线导向功能合二为一，在小型自动化设备、桌面加工设备的设计中，可减少至少30%的导向部件采购成本与安装工时，同时整体结构更加简洁紧凑，外露的安装槽也方便后期加装传感器、拖链、管线固定座等附属部件，适配各类定制化设备的灵活改造需求。在实际建模选型过程中，可直接调用该三维模型进行装配干涉检查，提前确认型材上安装的电机座、滚轮座、限位开关的位置是否存在冲突，避免实际组装时出现孔位错位、部件干涉的问题，提升设计阶段的效率，减少实物试装的调整成本。
