窄轨LiveSteam铁路拱形杆转向架结构

　　该结构为适配7-1/4英寸轨距LiveSteam小型铁路场景的走行部承载构件，主要应用于庭院式小型蒸汽铁路、科普体验轨道、模型铁路运营场景，承担车厢或小型机车的走行承载、导向与缓冲减震功能，是窄轨小型铁路车辆走行系统的核心承载单元。从实际使用场景来看，这类窄轨线路多铺设于主题园区、铁路科普场馆、私人模型铁路场地，轨距精度要求控制在±0.5mm范围内，转向架需要在小半径曲线线路上具备灵活的转向能力，同时兼顾直线段的走行稳定性，避免轮缘贴靠钢轨造成的异常磨耗。

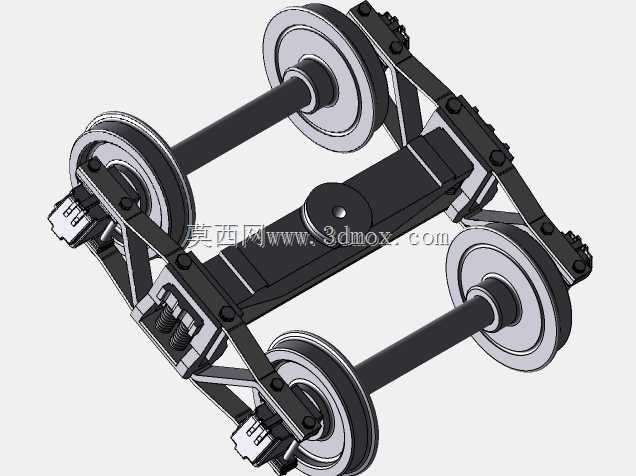

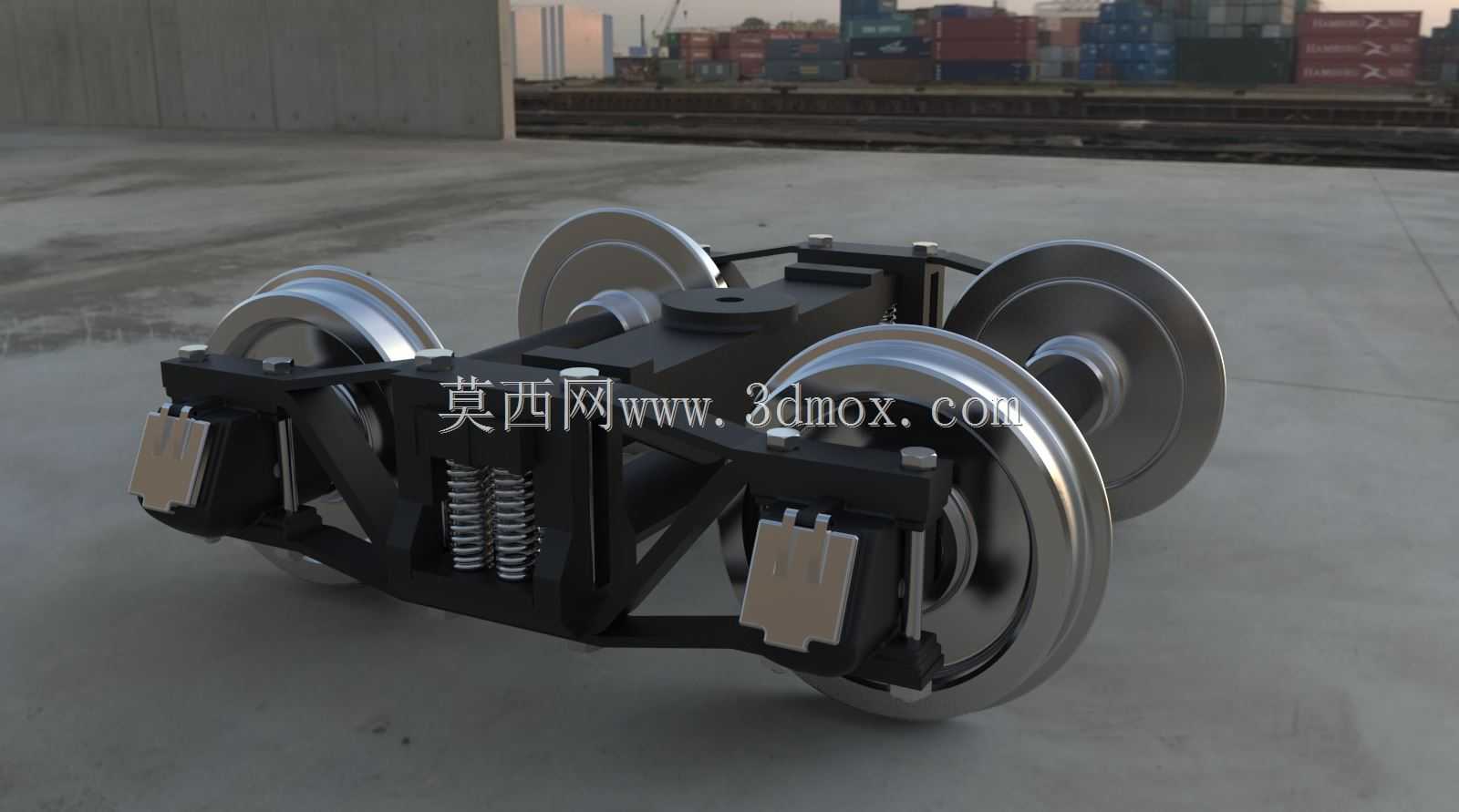

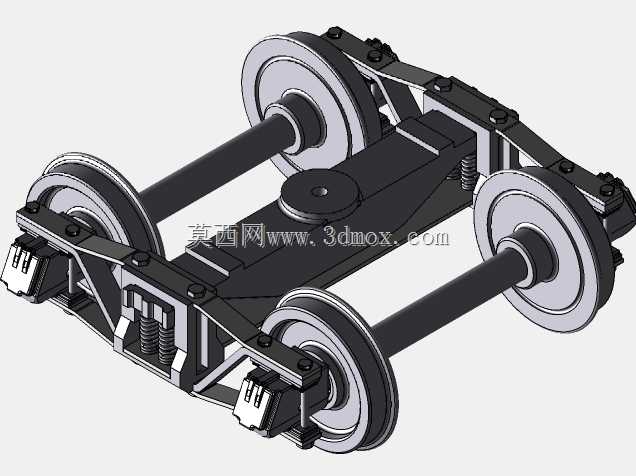

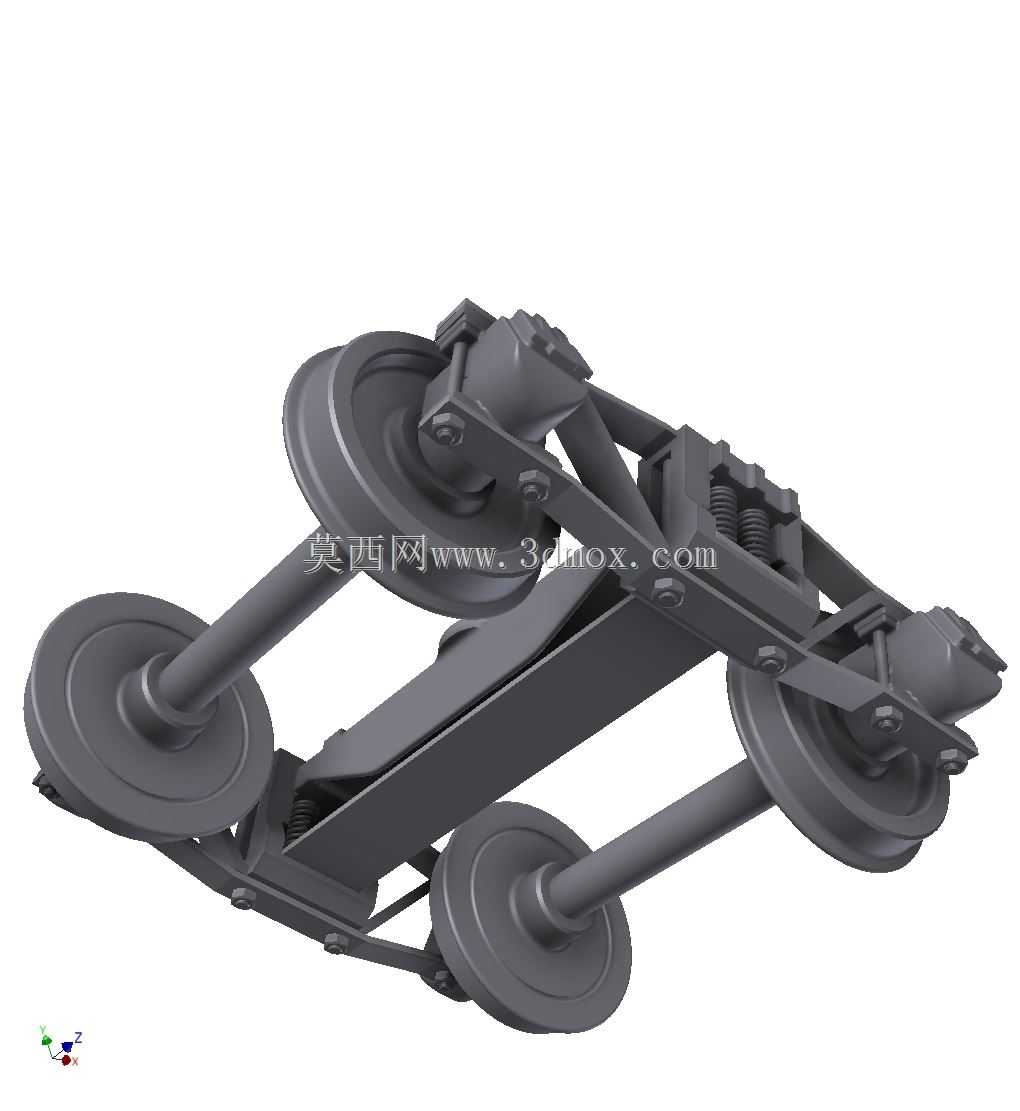

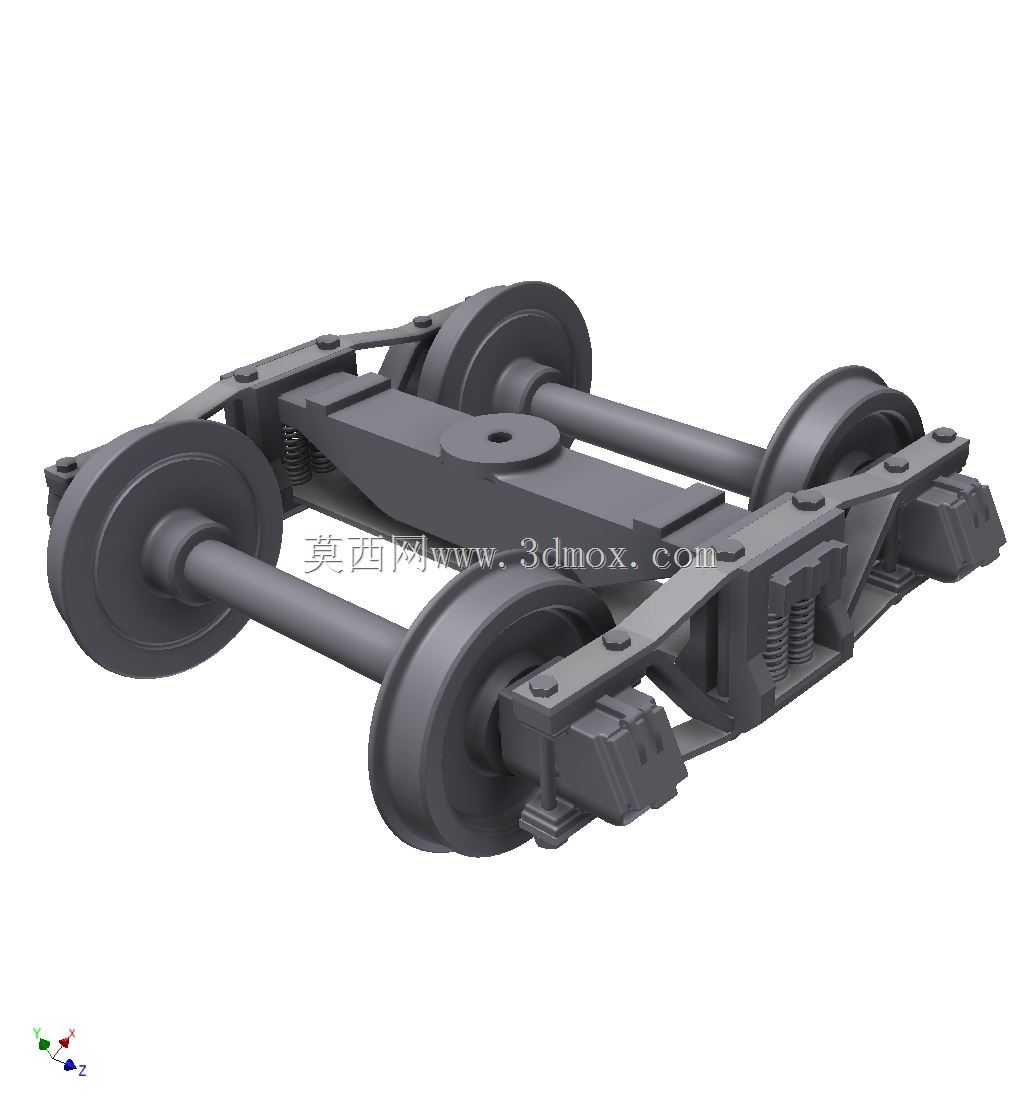

　　结构设计上，整体采用H型焊接构架作为承载主体，构架侧梁为拱形下凹结构，相比直梁构架能够在有限的垂向安装空间内获得更大的中央避让空间，既可以容纳车钩缓冲装置的安装位，也能降低车辆整体重心高度，提升小型车辆走行时的抗侧翻能力。轮对部分采用整体式辗压轮结构，轮缘高度、踏面锥度完全匹配7-1/4英寸轨距的钢轨廓形，两轮对内侧距严格控制在轨距减去轮轨间隙的标准范围内，保证过曲线时轮对能够顺利通过，不会出现卡轨或脱轨风险。轴箱位置采用导框式定位结构，定位间隙控制在0.1-0.2mm之间，既能够约束轮对相对于构架的纵横向往复窜动，也能为轮对提供足够的回转自由度，适配小半径曲线的转向需求。

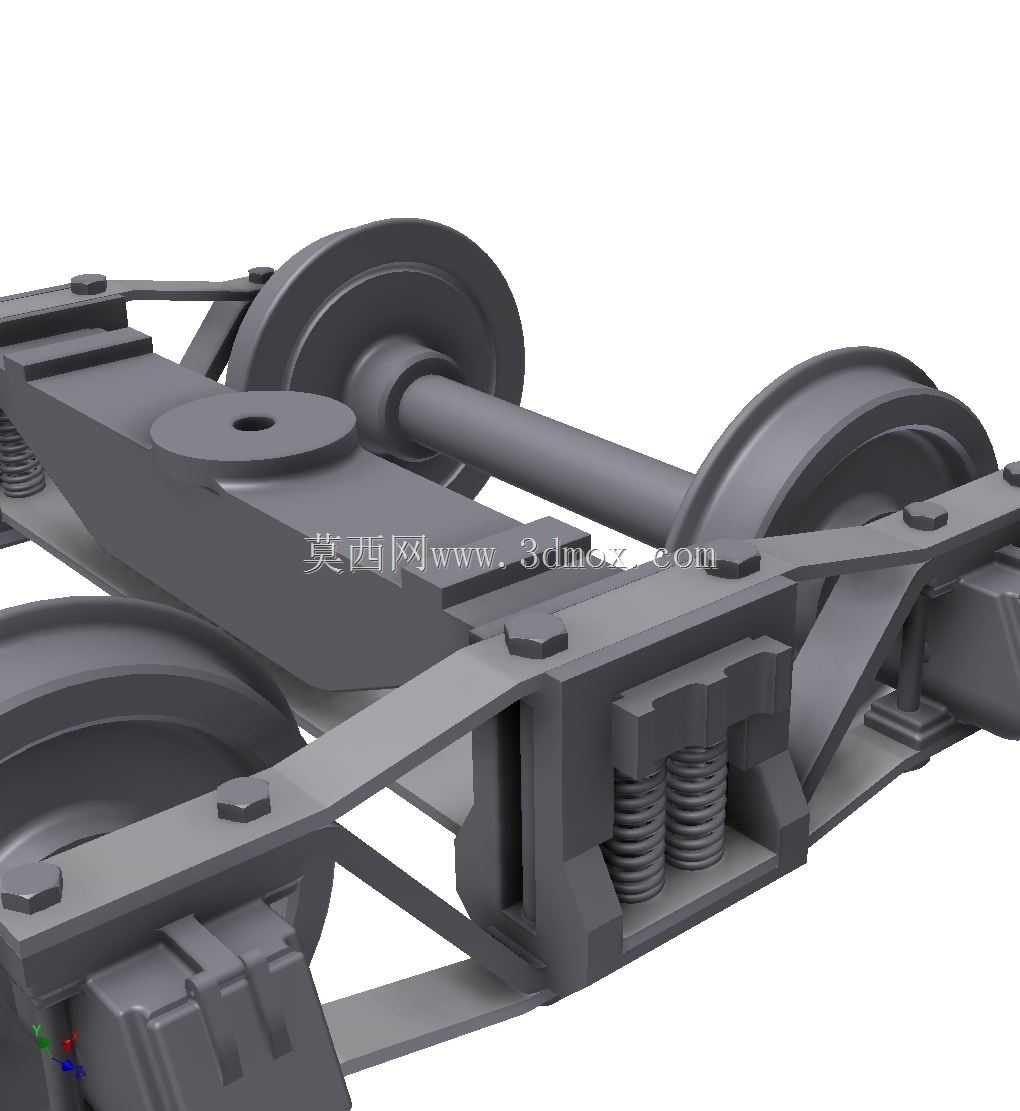

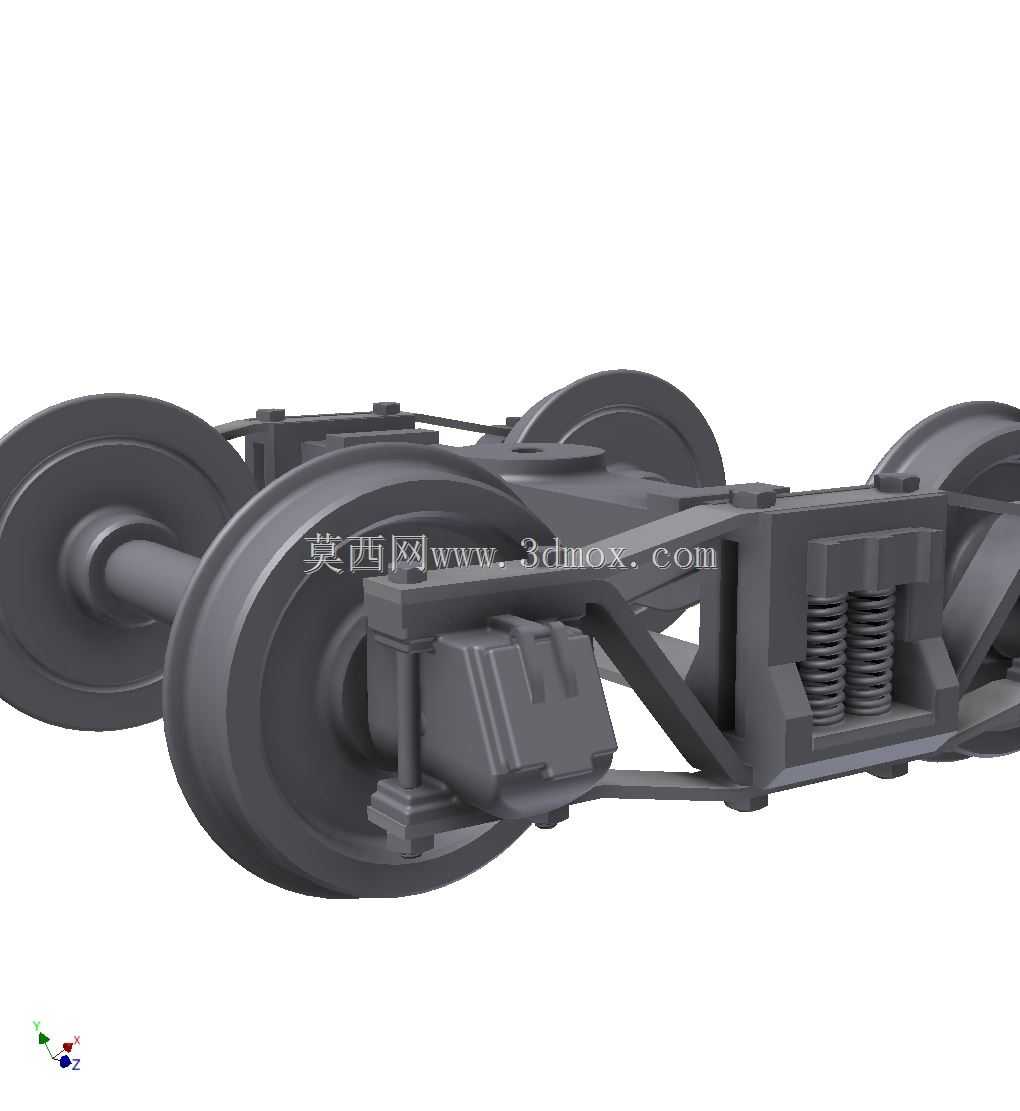

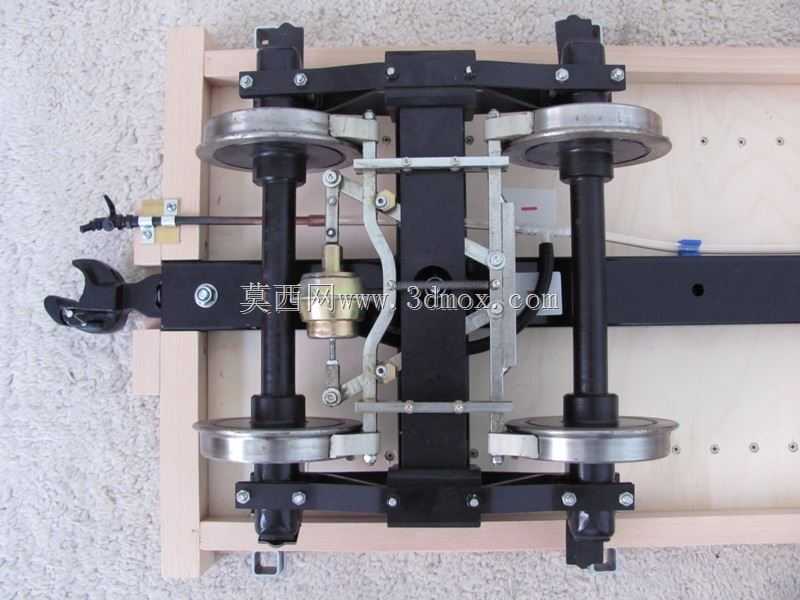

　　悬挂系统采用叠板弹簧作为 primary 悬挂元件，弹簧组布置在侧梁与轴箱之间，每组弹簧由多片变厚度钢板叠合而成，刚度匹配小型车辆的轴重要求，能够有效过滤轨道接缝、轨道不平顺带来的垂向冲击，避免振动直接传递至车体，提升乘坐或运行的平稳性。基础制动部分预留了闸瓦安装座，可根据实际使用需求加装单侧或双侧闸瓦制动装置，制动时闸瓦贴合车轮踏面，通过摩擦力实现车辆减速或停车，安装座的位置精度经过校核，保证闸瓦与踏面的接触面积达到70%以上，避免偏磨造成的制动效率下降。

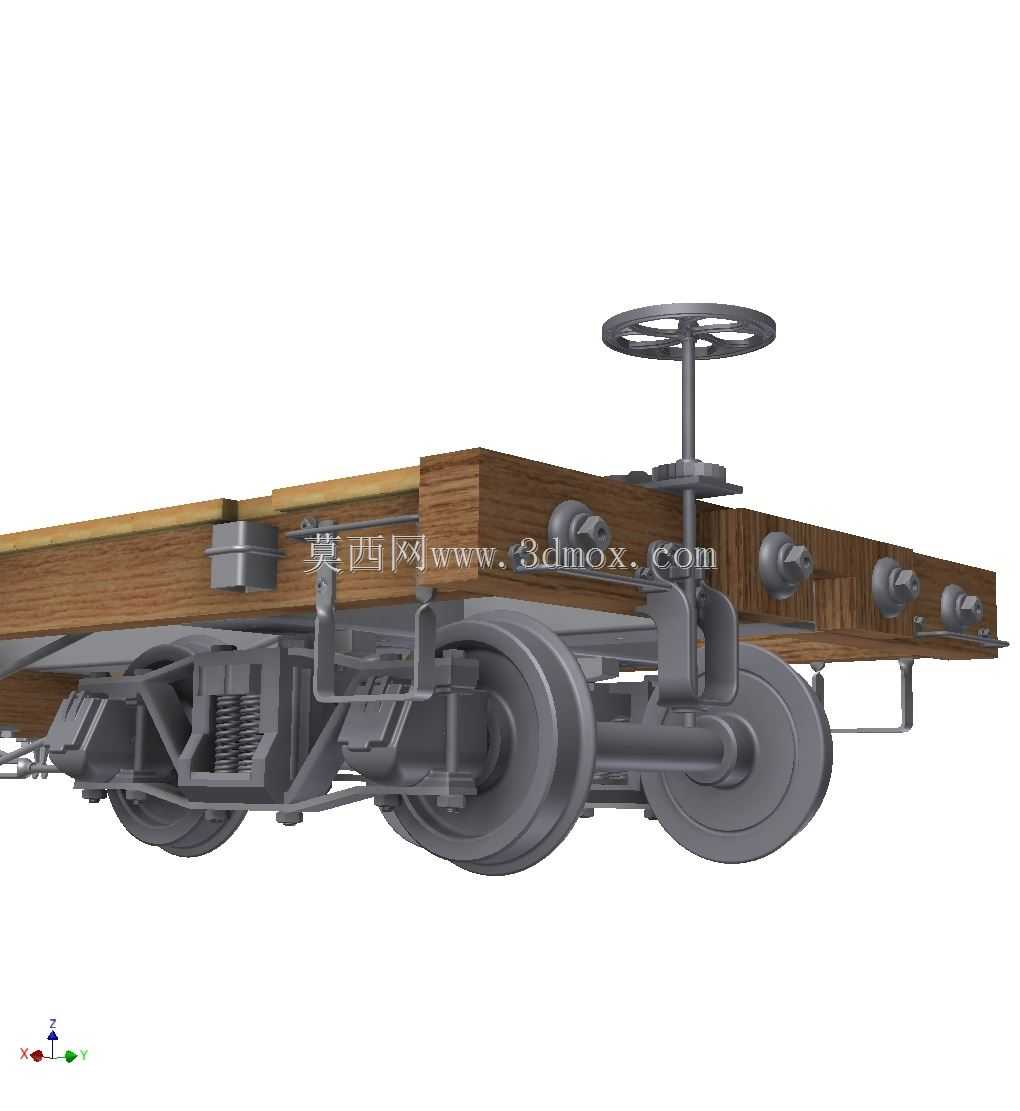

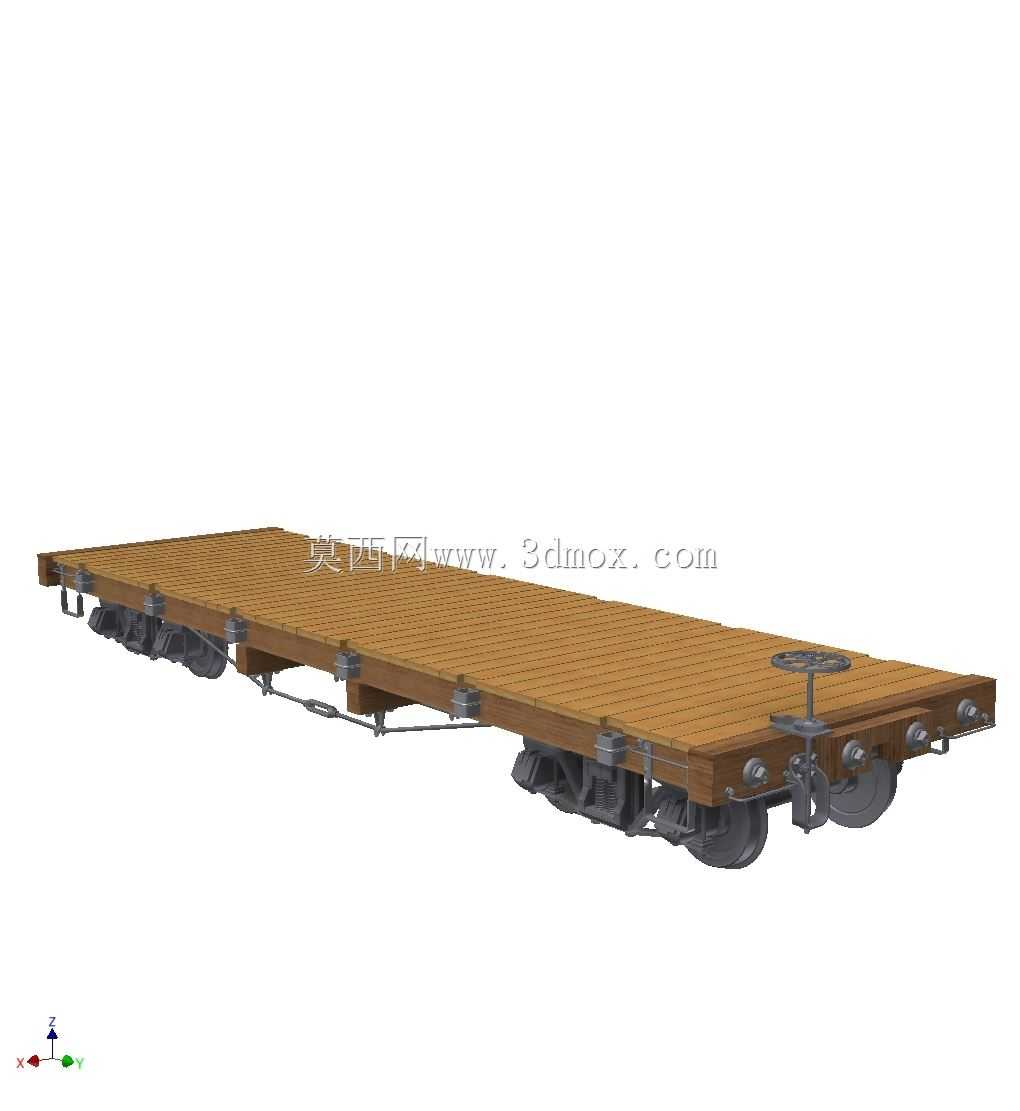

　　安装边界方面，该转向架的固定轴距经过优化，在保证构架整体刚度的前提下尽可能缩短固定轴距，提升曲线通过能力，构架上平面的安装孔位按照通用小型铁路车辆的车体安装标准布置，可直接适配同轨距的多种小型车厢、小型蒸汽机车的车体安装需求，不需要额外进行安装位改制。侧梁下部与轨面的安全间隙满足小型铁路的限界要求，即使在轨道存在一定高低不平顺的情况下，也不会出现构架碰擦钢轨或轨枕的问题。中央拱型结构的内腔尺寸预留了足够的车钩安装空间，可适配标准小型密接式车钩或链式车钩的安装，满足多车辆连挂运行的需求。

　　从建模逻辑来看，整个结构完全按照实际加工装配逻辑进行拆分，构架部分的焊缝位置、弹簧片的叠合关系、轴箱与导框的配合面、轮对与轴的过盈配合位置都做了准确还原，没有出现结构干涉或装配关系错误的问题，可直接用于结构校核、3D打印制作、小型铁路车辆的零部件加工参考。在实际使用中，这类转向架的维护也较为便捷，叠板弹簧可通过增减弹簧片的方式调整刚度，适配不同轴重的车体需求，轮对磨耗到限后可直接从轴箱导框中抽出更换，不需要整体拆解构架，降低了日常维护的工作量。针对LiveSteam铁路的运行特点，构架上还预留了撒砂装置、管路走线的安装位，可根据机车或车厢的功能需求进行拓展加装，不需要对主体构架进行二次加工。
