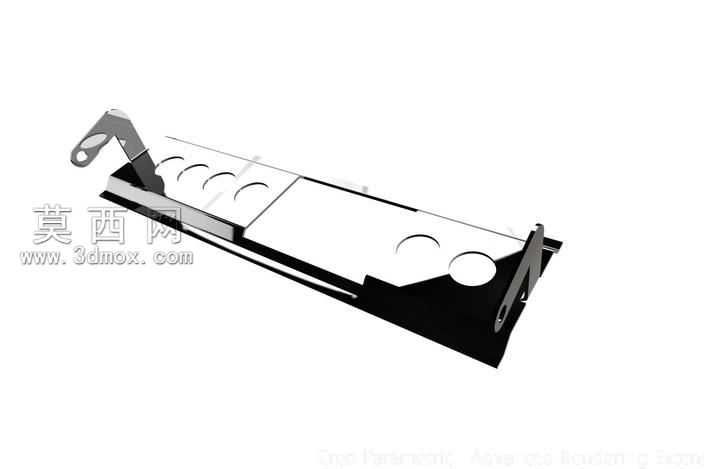

钣金金属板主支架结构设计模型

本模型为钣金材质的金属板主支架三维设计成果，建模阶段采用参数化特征建模思路，先通过草图绘制勾勒出支架主体的平面轮廓，精准定位各弯折段的边界、安装孔位的圆心坐标与孔径尺寸，再依托钣金模块的专属功能完成折弯特征的生成，严格匹配实际钣金加工的折弯半径、折弯扣除参数，保证模型可直接对接生产工艺。模型主体采用一体化钣金弯折成型结构，减少了多余的拼接焊缝，既提升了支架整体的结构强度，也简化了后续的加工工序。在结构细节设计上，支架一端设置带安装孔的弯折支耳，用于与外部设备主体完成定位连接，支耳处做了圆角过渡处理，避免应力集中导致的结构断裂风险；支架平面区域排布了多组不同规格的圆孔与异形槽，分别用于穿设管线、安装固定附属零部件、适配不同规格的对接组件，孔位边缘均做了去毛刺的倒角处理，符合机械加工的安全规范。材质配置阶段选用哑光金属材质，调整材质的粗糙度、金属度参数还原冷轧钢板的真实质感，渲染时采用三点布光方案，主光从侧上方投射凸显支架的弯折层次与结构轮廓，补光弱化阴影区域的死黑问题，辅光勾勒支架边缘的金属光泽，最终渲染效果清晰呈现出支架的整体形态与结构细节。整个建模过程严格遵循机械设计的公差规范，各特征之间的装配间隙、配合尺寸均经过校验，既保证了支架的支撑承重性能，也兼顾了安装调试的便捷性，可直接用于同类钣金支架的设计参考、工艺验证以及装配模拟环节。
