16吨级双梁桥式起重设备结构设计

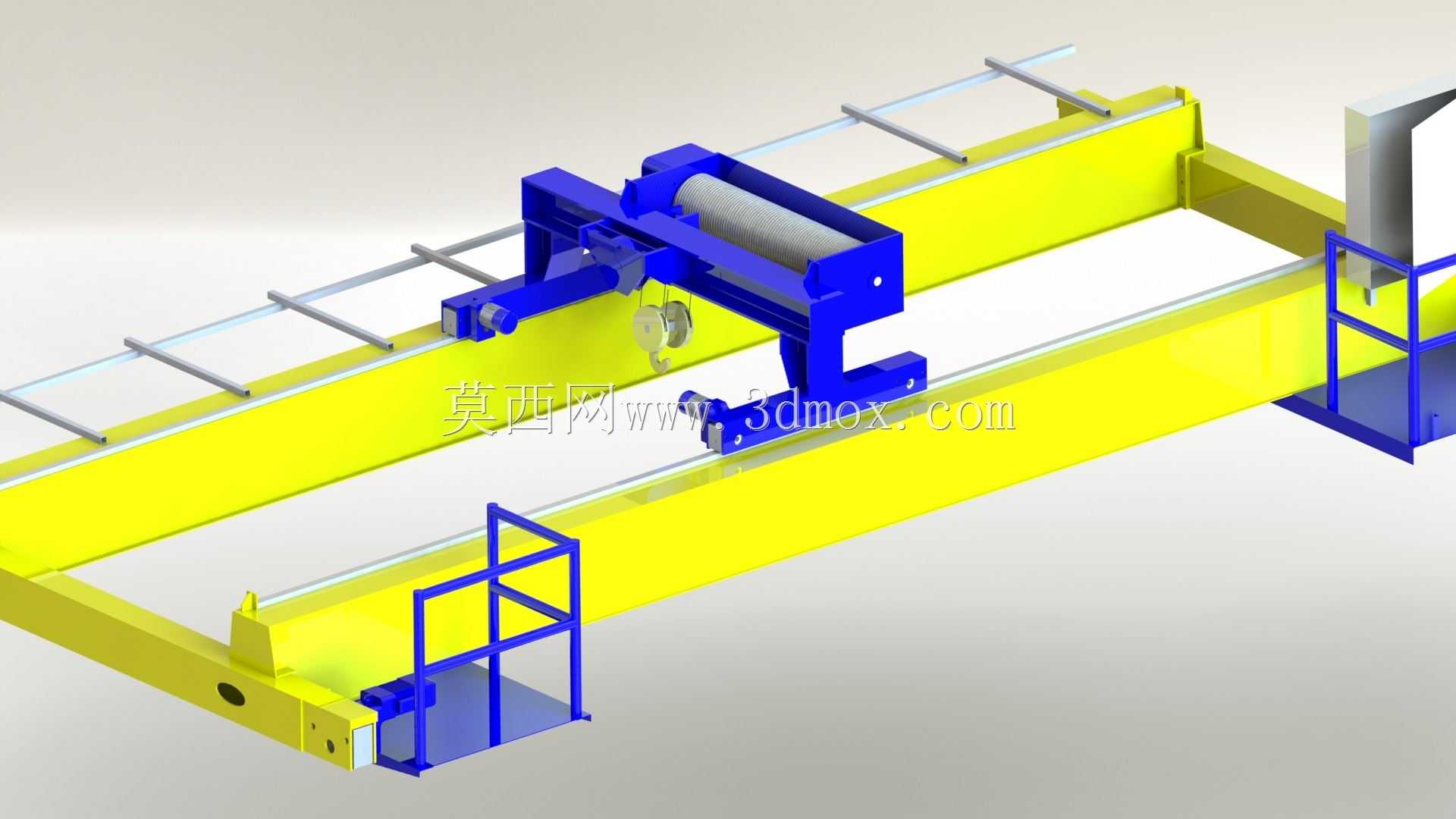

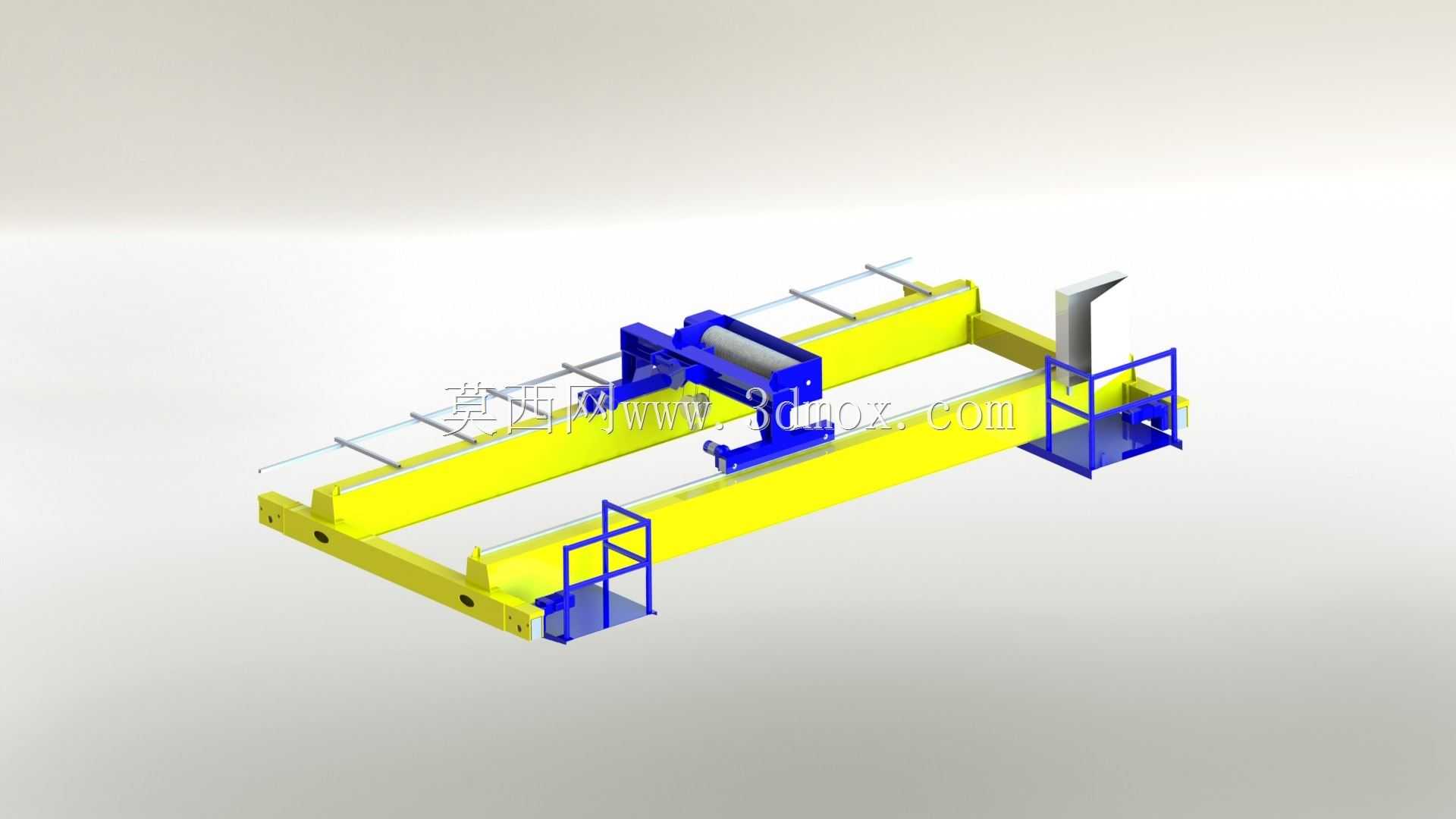

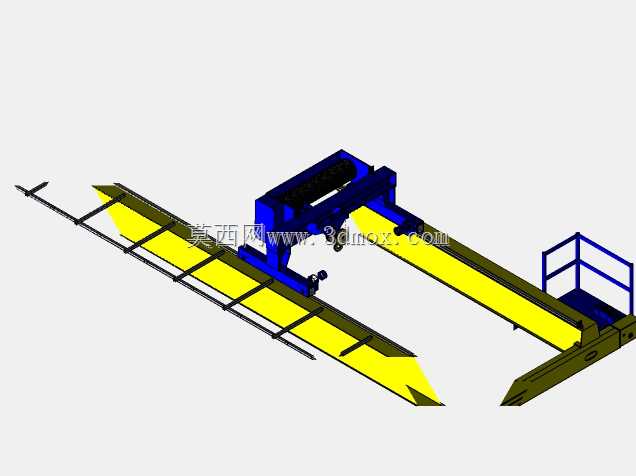

　　在重型工业厂房的物料转运场景里，16吨额定载荷的双梁起重设备是覆盖中等吨位吊装需求的核心装备，常见于机械加工车间、金属结构预制厂、重型配件仓储库区这类需要频繁跨区域调运工件的场景，相比单梁起重设备，双梁结构的刚度冗余更高，作业时的主梁下挠量控制更稳定，能适配更高频次、更大跨度的吊装作业需求。这套三维结构完整还原了设备的核心组成，两根平行布置的箱型主梁是主要承载构件，设计时优先考虑了载荷均布下的抗弯截面模量，主梁采用箱型闭口截面，内部布置横向加劲肋来避免腹板局部失稳，上翼缘板预留了小车运行轨道的安装基准面，轨道通过压板螺栓固定在主梁上翼缘，能将小车轮压均匀传递到主梁截面，避免局部应力集中。

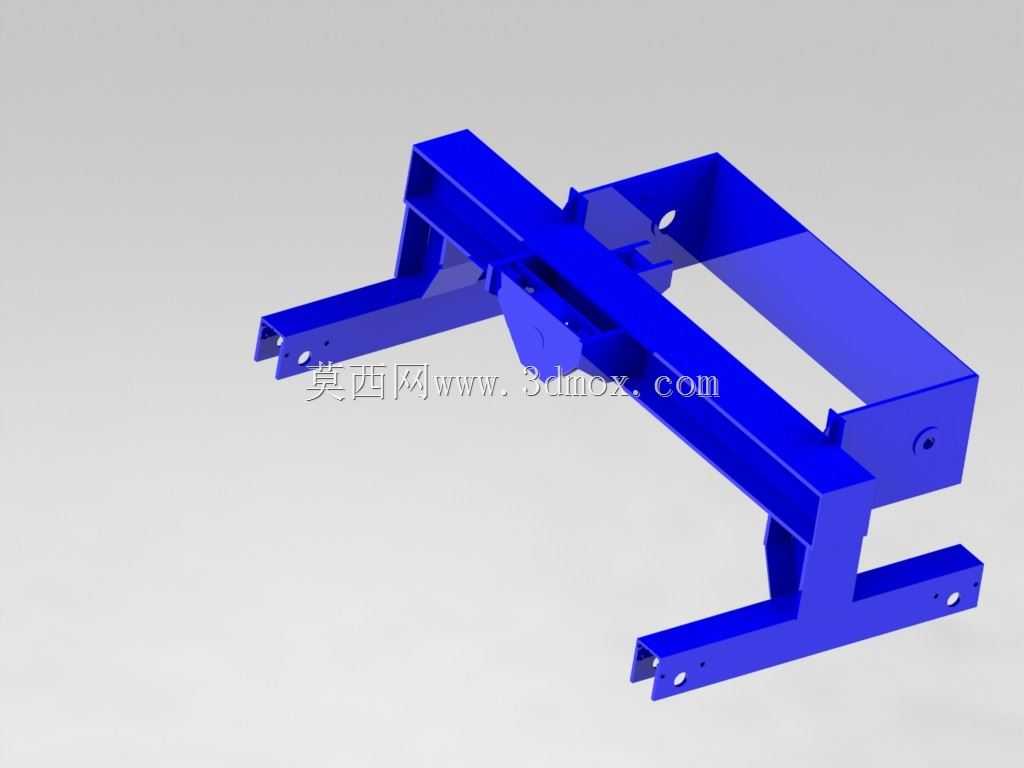

　　端梁部分布置在主梁两端，下方配置行走轮组，与厂房立柱上方的大车轨道配合，实现整机沿厂房跨度方向的纵向移动，端梁与主梁之间采用高强度螺栓铰接连接，安装时可以通过调整连接垫片的厚度来保证两根主梁的平行度，避免大车运行时出现啃轨问题。起重小车是完成起升动作的核心部件，这套结构里的小车架采用焊接箱型结构，上面集成了起升卷筒、滑轮组、吊钩组与小车行走驱动机构，起升卷筒采用折线绳槽设计，能保证钢丝绳多层缠绕时排列整齐，减少乱绳磨损，小车的行走轮沿主梁上的轨道横向移动，配合大车的纵向移动，就能覆盖整个作业区间内的任意吊装点位。

　　两侧的走台护栏是运维人员的安全防护结构，走台板采用防滑花纹钢板铺设，护栏高度符合工业安全规范要求，沿主梁长度方向全程布置，方便运维人员定期检查小车运行状态、润滑轨道与钢丝绳部件，端梁位置的直爬梯连接走台与地面停靠位，供运维人员上下设备。设计这套结构时，首先明确了16吨额定起重量下的载荷组合工况，除了额定静载荷、动载荷之外，还考虑了小车运行时的横向水平载荷、大车启动制动时的纵向惯性力，主梁的跨度参数适配常规22.5米跨度的工业厂房，安装时需要保证大车轨道的标高差控制在允许范围内，避免整机运行时出现倾斜卡滞，小车轨道的接头间隙、轨距偏差也需要符合安装规范，保证小车行走平顺无卡阻。

　　起升机构的钢丝绳倍率选用4倍率配置，能在保证起升速度的前提下降低单根钢丝绳的受力，吊钩组配备推力轴承，能在吊装工件时自由旋转调整工件朝向，避免钢丝绳扭结。主梁两端的端部止挡结构与小车上的缓冲器配合，能在设备运行到行程极限位置时吸收碰撞动能，避免硬冲击损伤结构，所有外露的传动部件都配置了安全防护罩，防止运维过程中发生卷入风险。从建模细节来看，所有连接节点的螺栓孔位、焊缝预留位置都做了准确还原，箱型梁的内部加劲肋布置位置符合受力计算结果，不会出现应力集中区域，走台与主梁的连接支架采用间断焊接方式，既保证连接强度，又能避免连续焊接带来的主梁焊接变形。这类设备在实际使用中，主要负责车间内机床上下件、重型工件的工位转运、成品件的装车出库作业，相比大吨位起重设备，16吨级的双梁起重机自重更轻，对厂房立柱的承载要求更低，作业时的能耗也更小，同时比单梁起重机的作业稳定性更好，额定起重量覆盖范围更广，能满足绝大多数中型机械制造车间的日常吊装需求。安装时需要注意，主梁拼接时的上拱度需要符合设计要求，保证带载运行时主梁的下挠量在允许范围内，不会出现小车溜车问题，所有行走轮的安装垂直度需要调整到位，减少轮缘与轨道的磨损，延长设备的维护周期。
