JLG600A曲臂式高空作业采摘设备结构

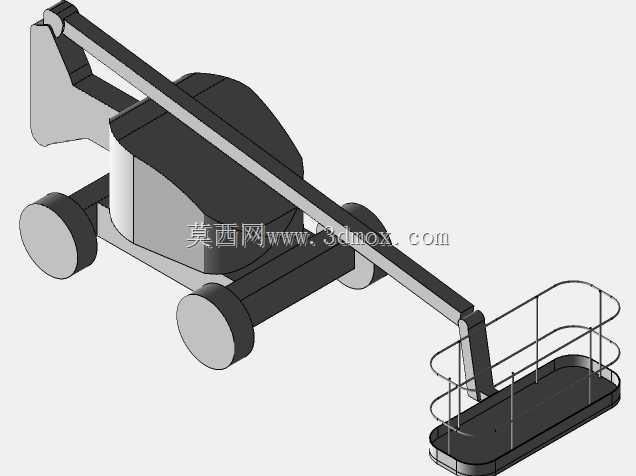

　　这款曲臂式高空作业设备的三维结构，核心面向丘陵缓坡区域的高枝果实采收、园林高位修剪、户外轻型高空安装类作业场景，区别于传统直臂高空作业平台的大回转半径局限，曲臂折叠的结构形式能在狭窄的林间种植行距、厂区边角区域完成伸展作业，不需要反复调整整机停靠位置就能覆盖周边扇形作业范围。从结构设计逻辑来看，整机采用轮式行走底盘作为承载基础，底盘内部预留了动力单元、液压泵站、配重块的安装空间，底盘前后轮距的设定兼顾了林间土路的通行宽度要求与整机侧翻稳定性阈值，底盘上部的回转支承结构连接下部行走部分与上部臂架总成，可实现360度连续回转，作业时不需要挪动整机就能调整臂架朝向。

　　臂架部分采用多段铰接式曲臂结构，每段臂节之间通过铰接销轴连接，配套的液压油缸布置在臂节侧面，不会干涉臂架的折叠收纳行程，臂架完全收拢时整机长度能控制在道路运输的常规尺寸边界内，不需要额外拆解就能通过普通货运车辆转场；臂架完全伸展时，末端作业平台能达到的作业高度覆盖常规高枝果树的冠层顶部，同时臂架的变幅角度范围能支持平台下探到低于底盘停靠平面的低位作业区域，适配坡地、沟渠旁的高低差作业场景。

　　末端作业平台采用围栏式结构，平台底板做了防滑纹理设计，周边护栏高度符合高空作业的防护要求，平台与臂架末端的连接位置设置了调平机构，无论臂架处于什么变幅角度、回转位置，平台始终保持水平状态，避免作业人员站立时出现倾斜失稳的情况，平台侧面预留了工具挂载点，可以放置采摘收纳筐、修剪工具、小型安装配件，减少作业人员反复取放工具的频次。设计过程中对臂架的受力路径做了针对性优化，每段臂节的截面采用变截面箱型结构，在臂架铰接受力集中的位置做了局部加强筋处理，平衡臂架自重与结构强度的关系，避免臂架伸展到最大幅度时出现过大的下挠变形；底盘的配重布置在回转中心的后侧，与臂架伸展时的前倾力矩形成平衡，在允许的额定载重范围内，整机在不同作业幅度下的稳定系数都能满足高空作业设备的安全要求。

　　行走部分采用实心橡胶轮，适配果园内不平整的土路、碎石路面，不会像充气轮胎一样容易被枝桠、碎石扎破，底盘的最小离地间隙设定能覆盖田间常见的土坎、垄沟高度，避免通行时底盘底部剐蹭地面凸起。从安装边界来看，臂架与回转支承的连接法兰采用标准螺栓孔位布局，后期维护时可以直接拆解臂架总成进行部件更换，液压管路沿着臂架内侧的走线槽布置，既避免臂架运动时拉扯管路，也能减少枝桠剐蹭对管路造成的损伤，平台调平机构的连杆结构做了密封防护，避免户外作业时的灰尘、植物碎屑进入铰接点造成卡滞。这类设备在实际使用中，除了高枝果实采摘场景，也能胜任厂区户外灯具维护、广告牌低位安装、园林乔木修剪这类需要灵活调整作业位置的轻型高空作业需求，相比大型车载式高空作业平台，它的转场灵活性更高，对作业场地的硬化程度没有要求，小范围作业时的使用成本更低。
