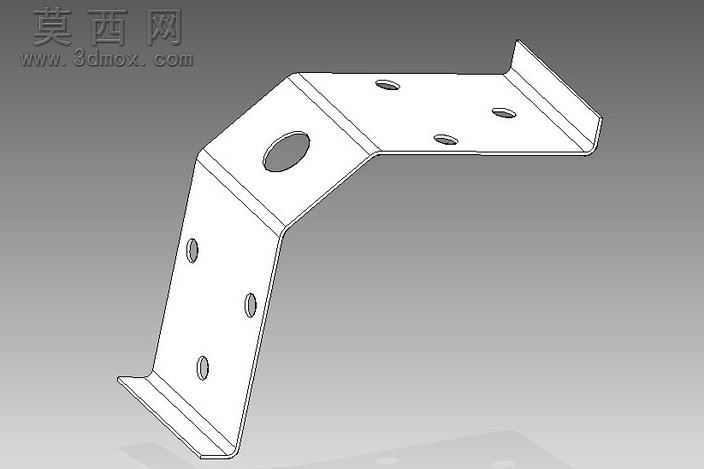

本款金属角落构件采用三维参数化建模方式完成全流程设计,建模阶段首先依据家具角部连接的实际受力需求,确定整体40x95x1.5的尺寸规格,以1.5mm厚度的镀锌钢板为基材基准,先绘制二维展开轮廓草图,精准定位各安装孔位的坐标与孔径:垂直支撑臂设置三个等距排布的圆形安装孔,水平连接臂设置四个错落分布的安装孔,其中垂直臂上部预留一个大孔径过孔用于适配不同规格的连接紧固件,孔位边缘均做倒角处理避免安装时刮伤连接件表面。随后通过钣金折弯特征生成90度弯折的主体结构,弯折处严格遵循钣金加工的最小折弯半径要求,避免应力集中导致的开裂风险,上下两端分别设计小尺寸折边,既提升构件整体的抗扭刚度,也能在安装时与家具板材表面形成更贴合的支撑面,减少连接松动的概率。材质设定上选用镀锌钢材的材质参数,还原金属表面的哑光镀锌质感,渲染阶段采用柔和的环境光突出构件的轮廓线条与孔位分布,清晰展示各结构细节。设计过程中充分考虑家具柜体角部的受力场景,垂直臂承担竖向承重,水平臂分散横向拉力,多组孔位设计可适配不同厚度的板材与安装位置,无需额外定制即可满足多数内阁办公室类家具、商用展示柜的角部加固需求,整体结构无冗余设计,完全适配冲压折弯的批量加工工艺,安装时仅需对应孔位拧入紧固件即可完成装配,无需复杂的辅助工装,兼顾结构强度与安装便捷性,能够有效提升家具角部的连接稳定性,延长家具整体使用寿命。
