小型移动式伸缩臂起重作业设备

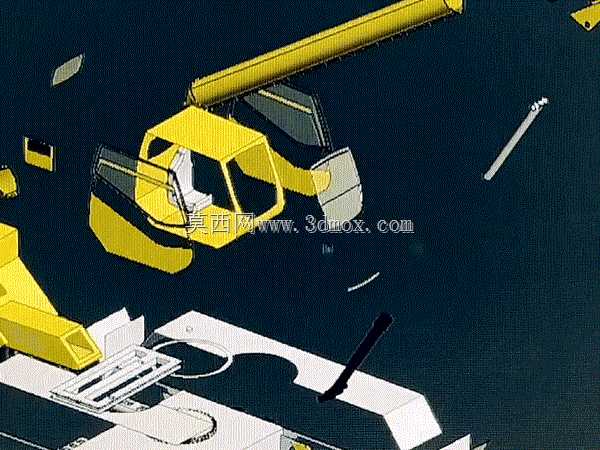

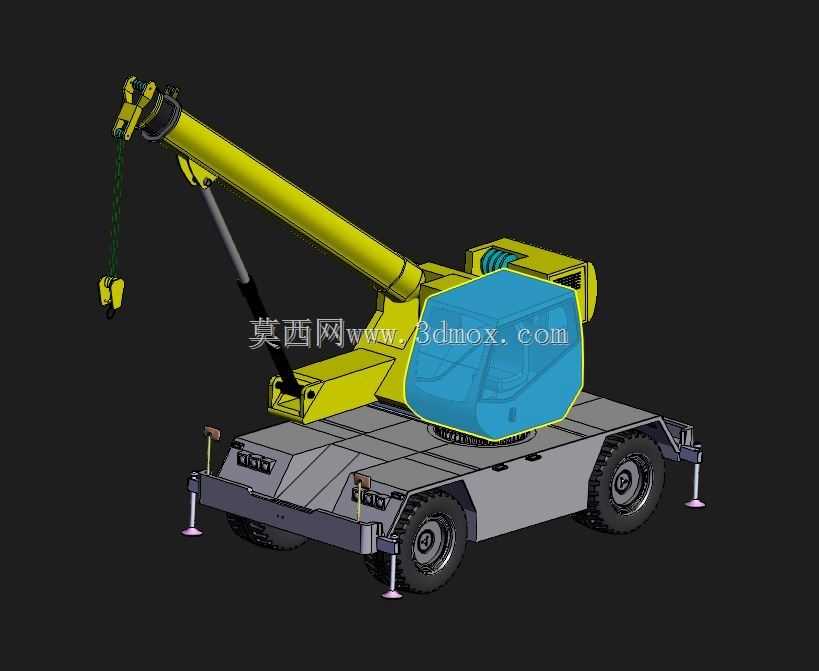

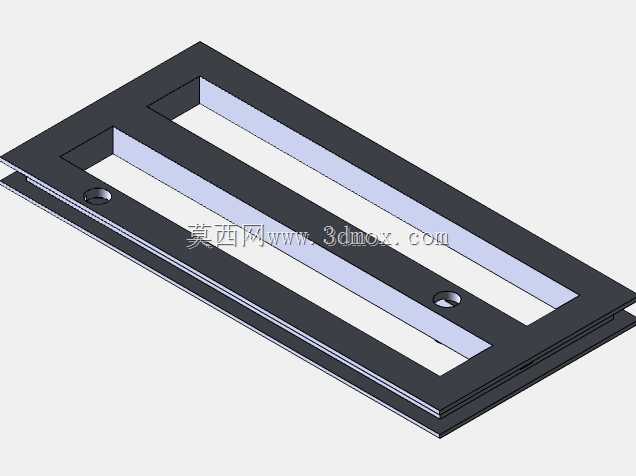

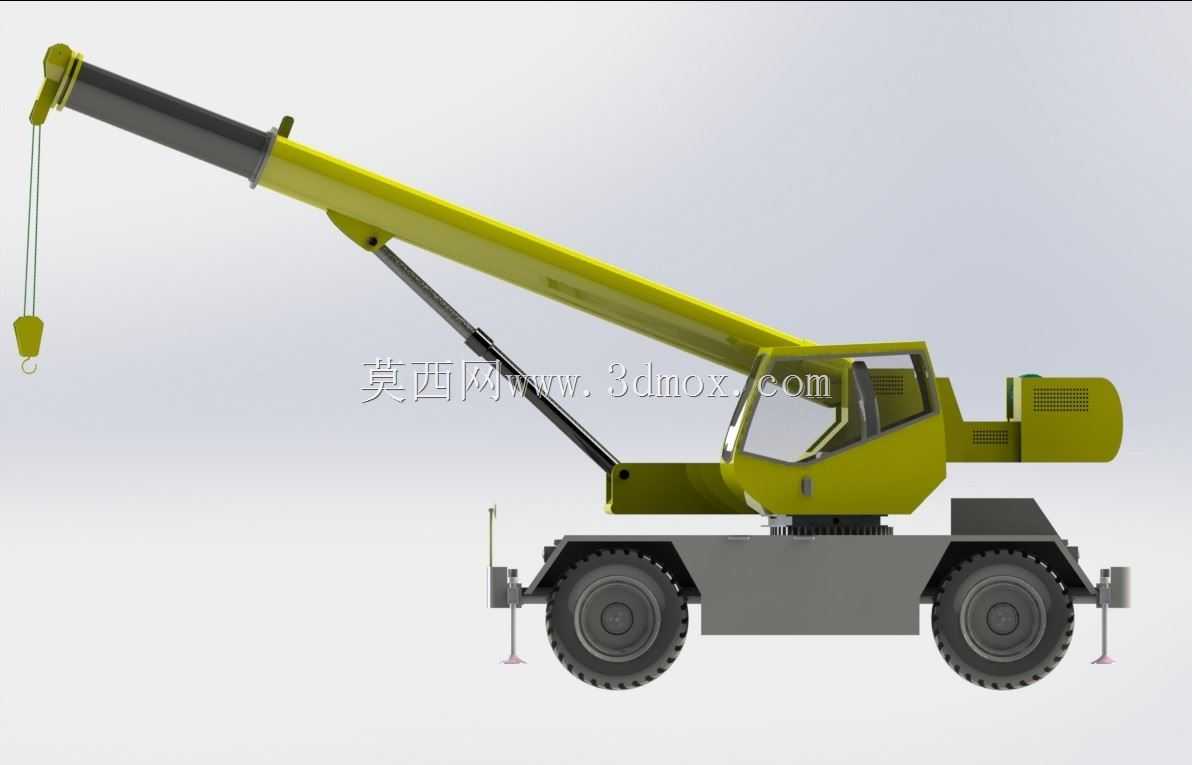

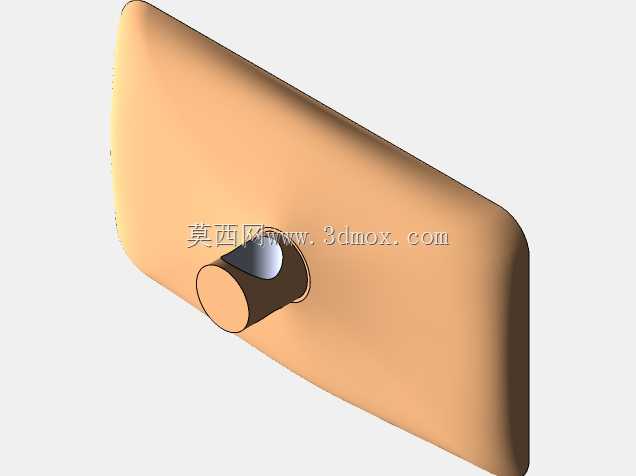

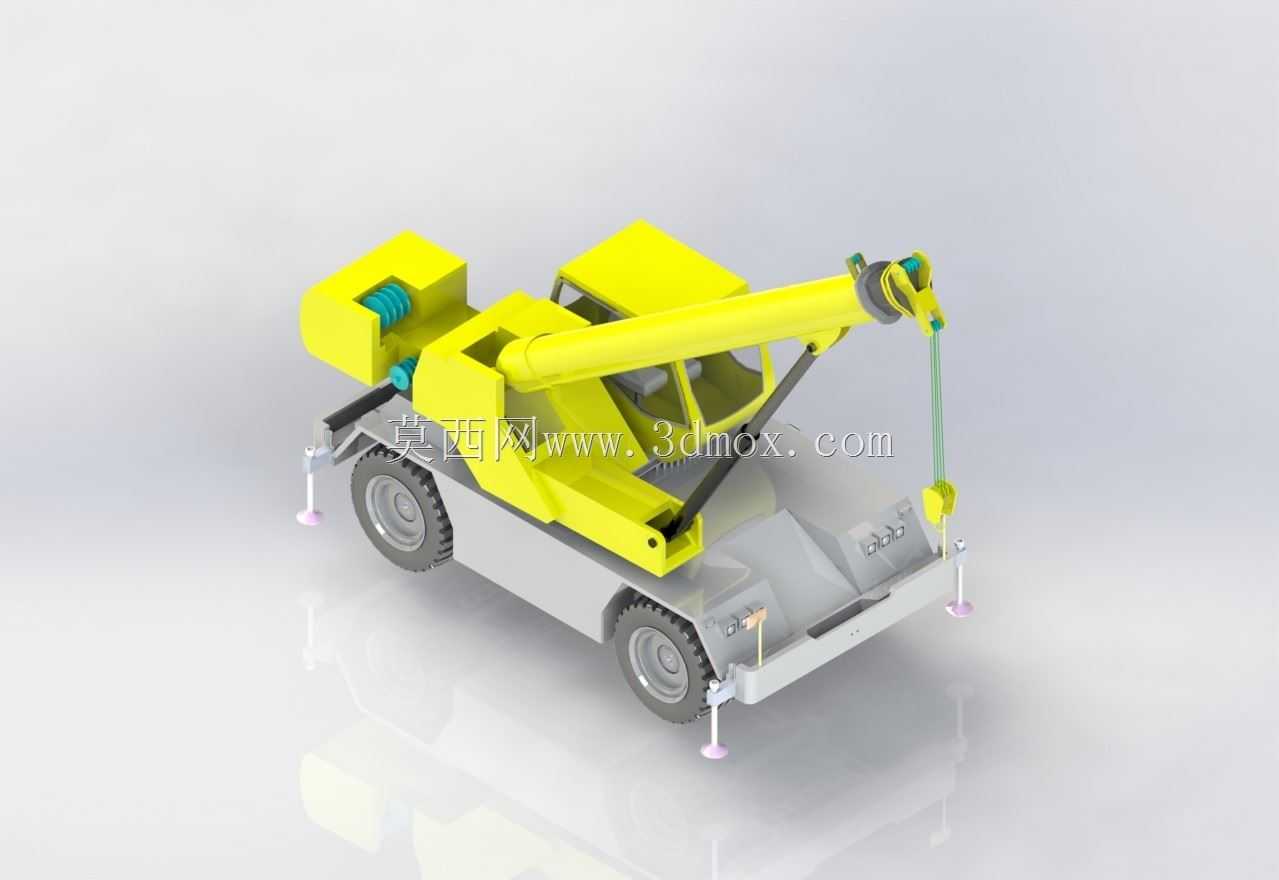

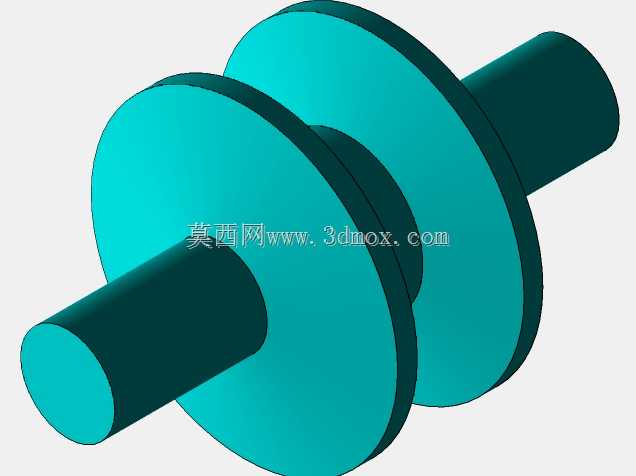

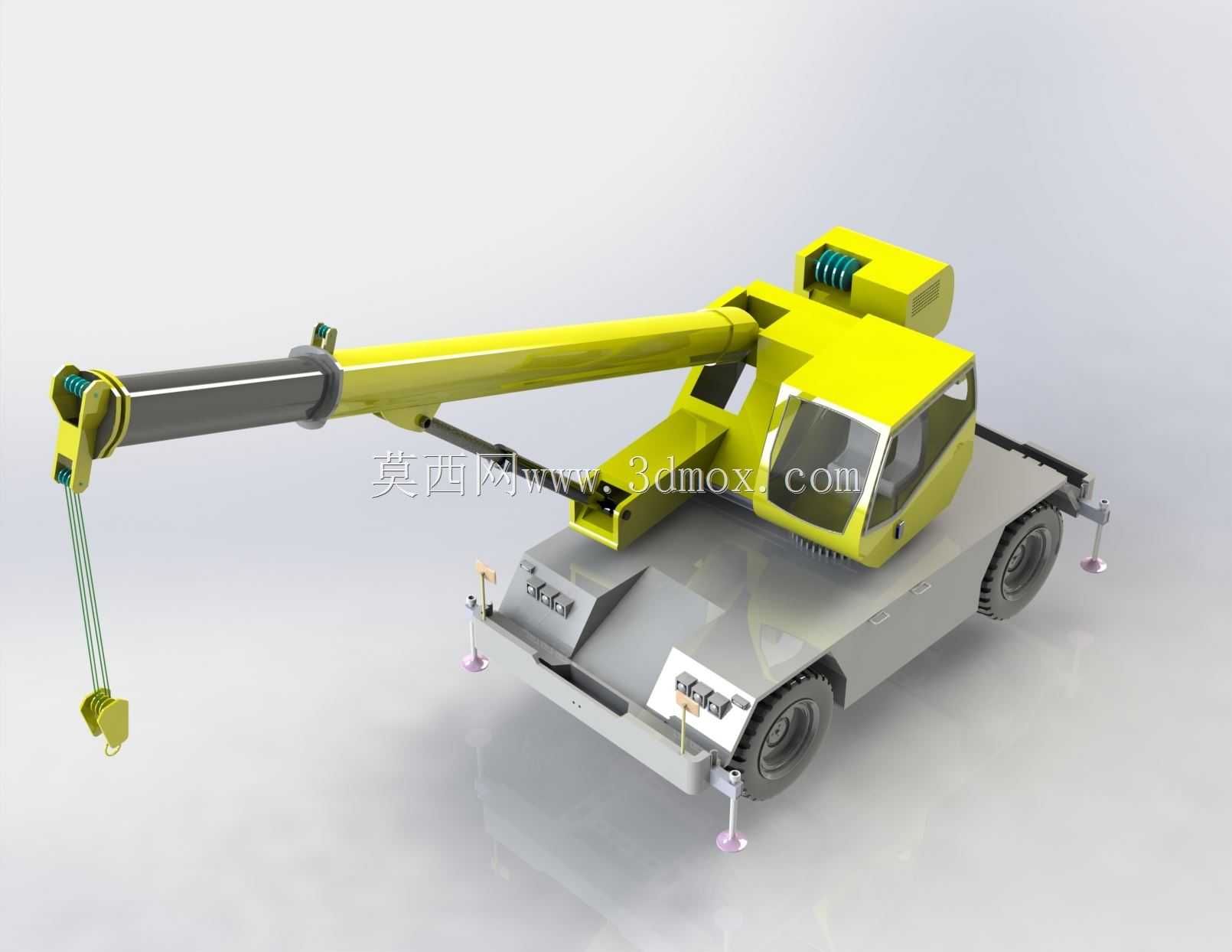

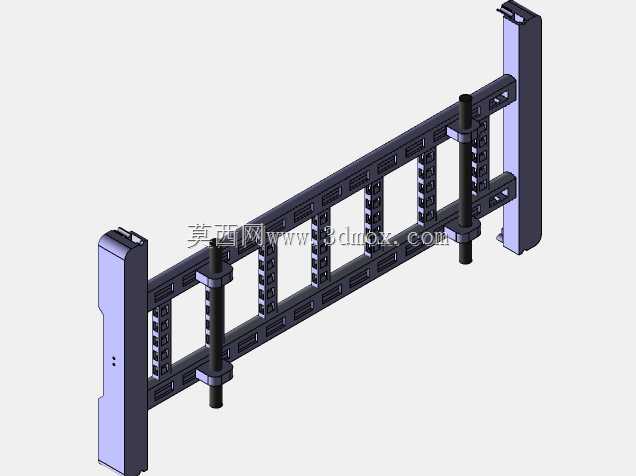

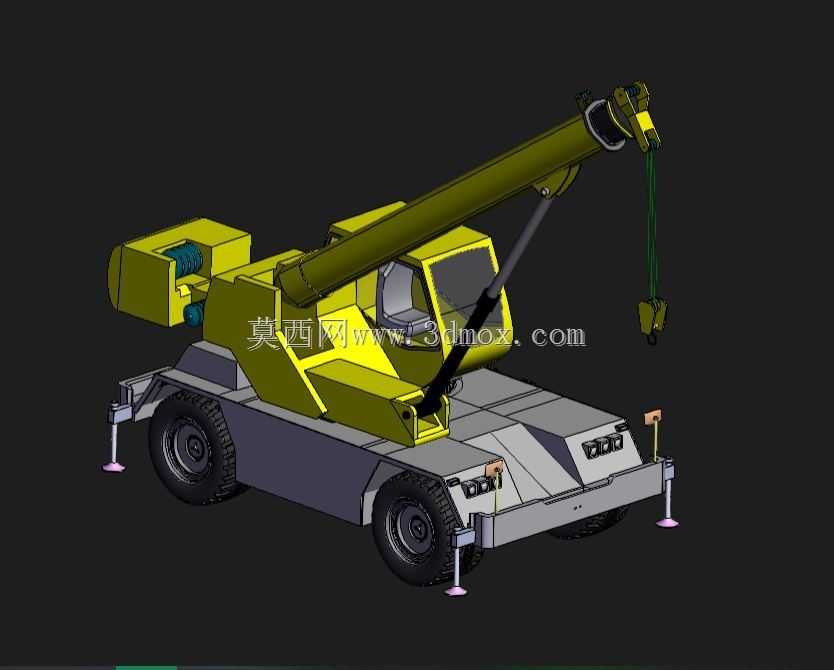

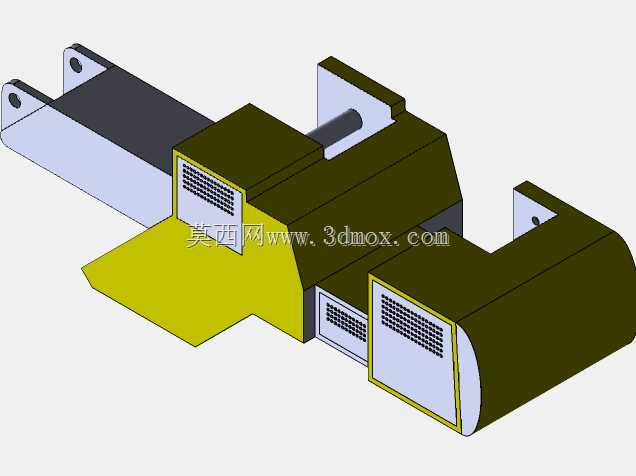

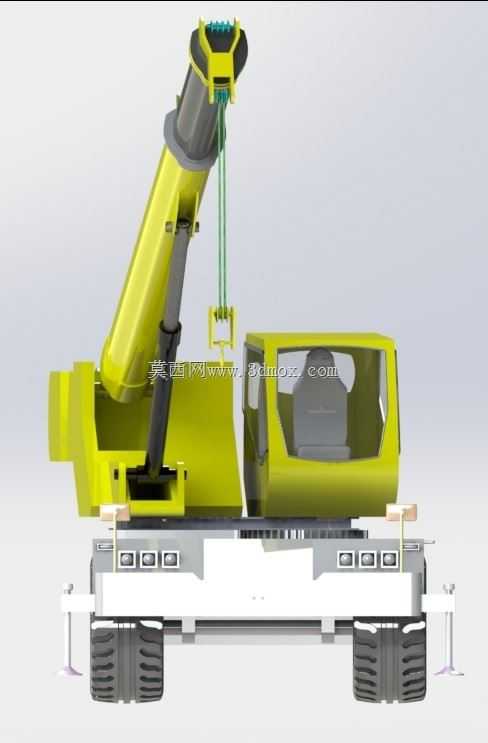

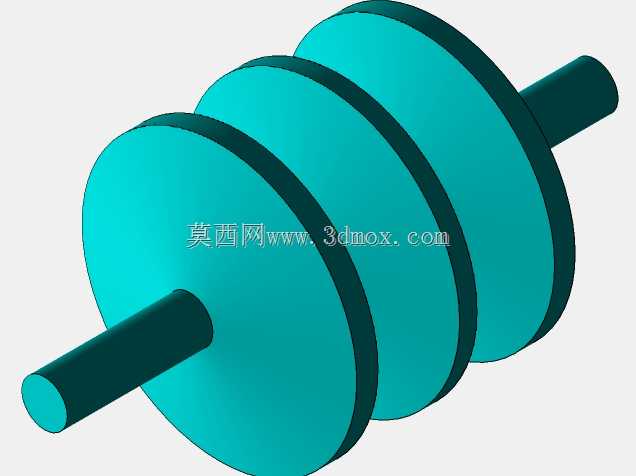

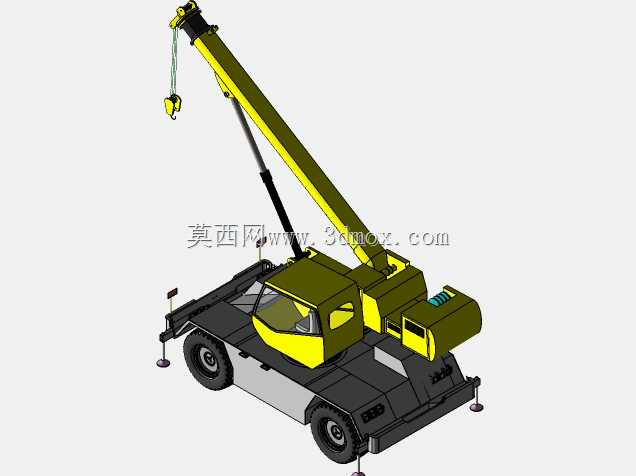

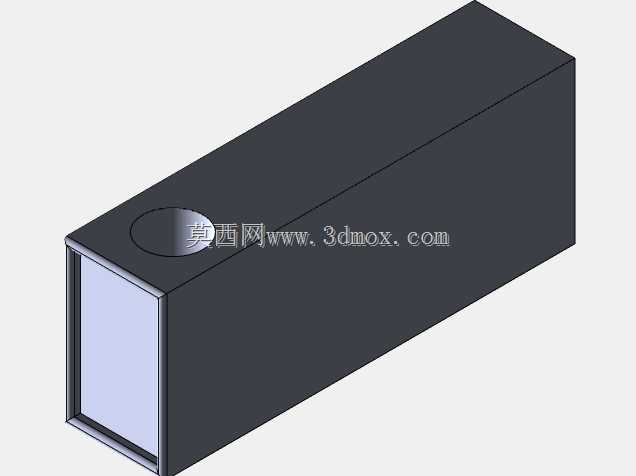

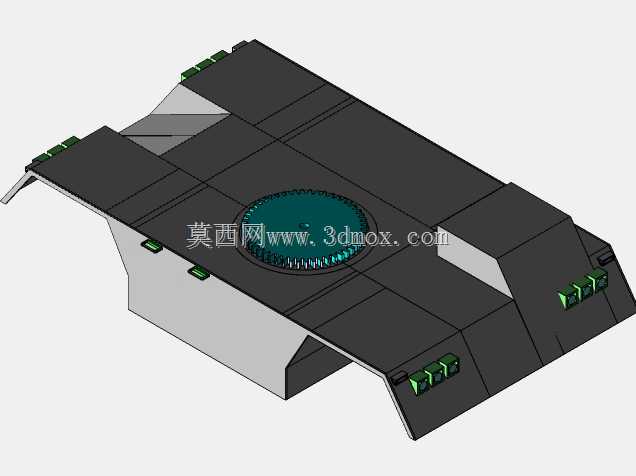

　　这款小型移动式起重设备的三维结构，核心面向厂区内部重型工件转运、仓储区域货位调整、户外狭小场地轻型吊装这类场景设计，区别于大吨位汽车吊的宽幅作业边界，它的通过性优势在空间受限的作业场景里格外突出，常规车间3米宽的通道、厂区内部硬化的狭窄步道都能顺利通行，不需要提前预留大面积的作业展开空间。从结构设计逻辑来看，整机采用了分体式承载布局，下部行走底盘承担整机配重与行走承载功能，上部回转平台集成了操作舱、伸缩臂架、卷扬机构、配重块，上下部通过回转支承连接，可实现360度全回转作业，覆盖作业点周围环形范围内的所有吊装需求，不需要频繁调整整机停靠位置就能完成多点位的工件调运。

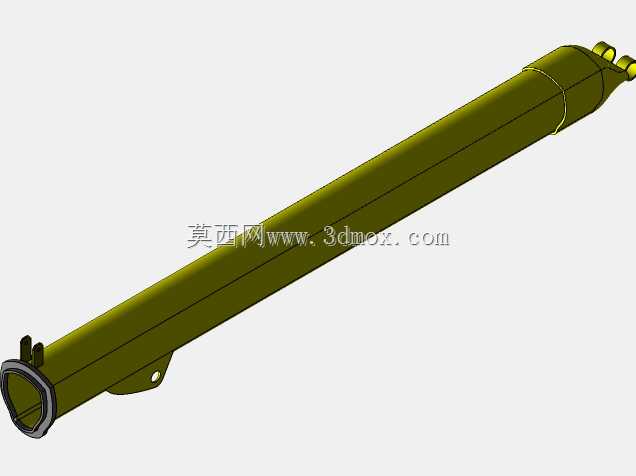

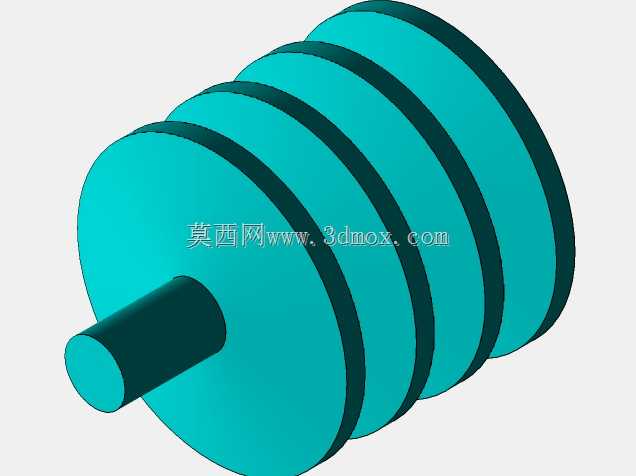

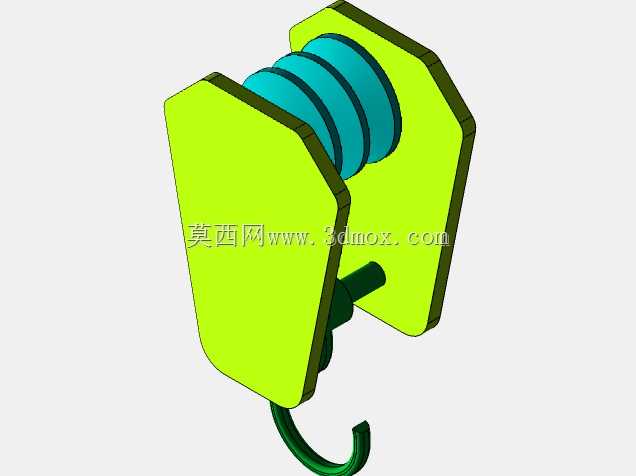

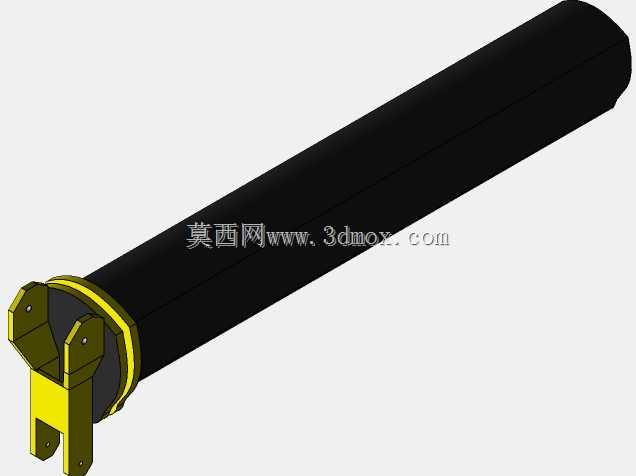

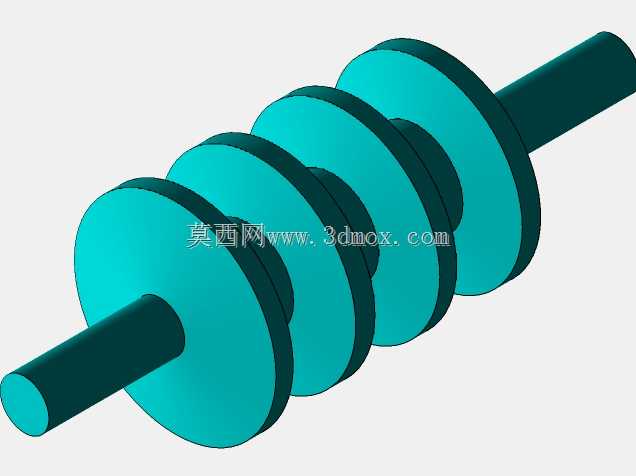

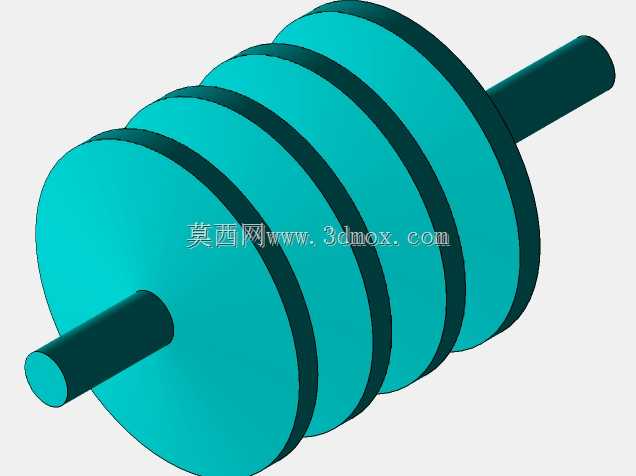

　　臂架部分采用多节嵌套的伸缩式箱型结构，内置伸缩驱动油缸，可根据作业距离灵活调整臂架伸出长度，臂架末端装配有定滑轮组，配合高强度钢丝绳与下部的动滑轮吊钩组，实现起升载荷的力传递，卷扬机构布置在臂架根部的回转平台上，通过钢丝绳收放控制吊钩的升降动作，臂架的变幅动作由铰接在回转平台与臂架下侧的变幅油缸驱动，可根据作业高度需求调整臂架仰角，覆盖从近点低位吊装到远点高位吊装的不同工况。

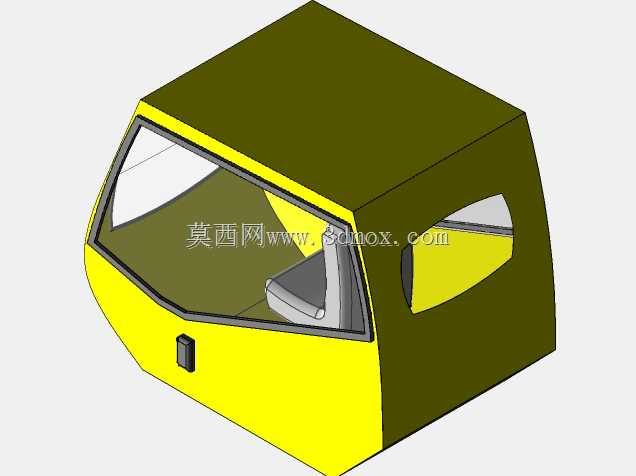

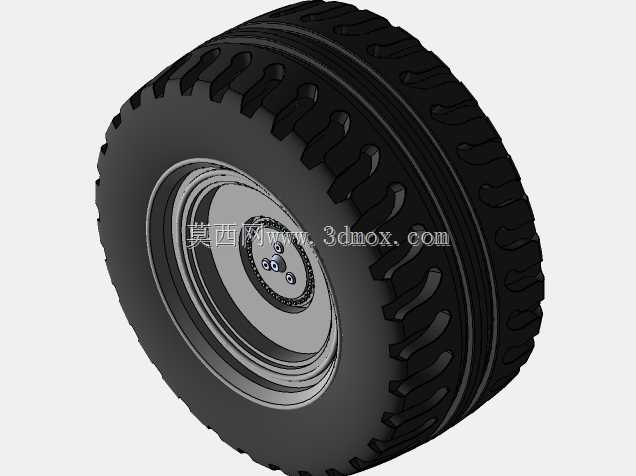

　　底盘部分的设计充分考虑了作业稳定性需求，四个车轮采用实心橡胶轮胎，适配厂区硬化路面的行走需求，底盘四角配置了可独立伸缩调节的液压支腿，作业时支腿伸出并向下撑紧地面，将整机载荷均匀传递到地面，抵消吊装作业时的倾覆力矩，支腿的支撑盘采用大直径圆形结构，降低对地面的单位面积压力，避免在硬化程度一般的地面作业时出现支腿沉陷的问题。操作舱采用半包围式结构，布置在臂架侧方，舱内预留了操作机构安装位，操作人员可获得良好的作业视野，能直接观察到吊钩的作业位置与周边障碍物情况，减少吊装作业的视觉盲区。

　　从安装边界尺寸来看，整机在行走状态下长度控制在6米以内，宽度控制在2.2米以内，高度控制在2.8米以内，完全满足厂区内部常规通道的通行限界要求，支腿全部展开后的横向支撑跨度可达4.5米，纵向支撑跨度可达4米，在额定起重量范围内可保证足够的抗倾覆安全系数，臂架全伸最大作业半径可达12米，最大起升高度可达15米，可覆盖常规多层厂房内的设备安装、厂区内跨工位的重型零部件转运、仓储区域高位货架的货物上下架等作业需求。

　　设计过程中对各部件的受力传递路径做了明确的规划，吊装载荷通过吊钩、钢丝绳传递到臂架头部，再通过臂架结构传递到变幅油缸与回转支承，最终通过支腿传递到地面，所有铰接点都预留了标准轴承的安装位，减少作业过程中的结构磨损，臂架的箱型截面做了变厚度设计，在受力较大的根部位置采用更厚的板材，在受力较小的臂端位置适当减薄板材厚度，在保证结构强度的前提下控制整机自重，降低行走过程中的能耗与对路面的压力。液压管路的布置沿着臂架与底盘的结构内侧走线，预留了足够的弯曲半径，避免臂架伸缩、变幅、回转过程中出现管路拉扯、磨损的问题，所有液压执行元件的接口都采用标准规格，方便后期的维护与零部件更换。整机的配重块布置在回转平台的尾部，与臂架作业方向相对，可平衡吊装作业时的前倾力矩，减少支腿的受力负荷，配重块采用模块化设计，可根据实际作业的起重量需求灵活调整配重数量，适配不同的吊装工况。
