H型轨道配套横梁行走小车结构

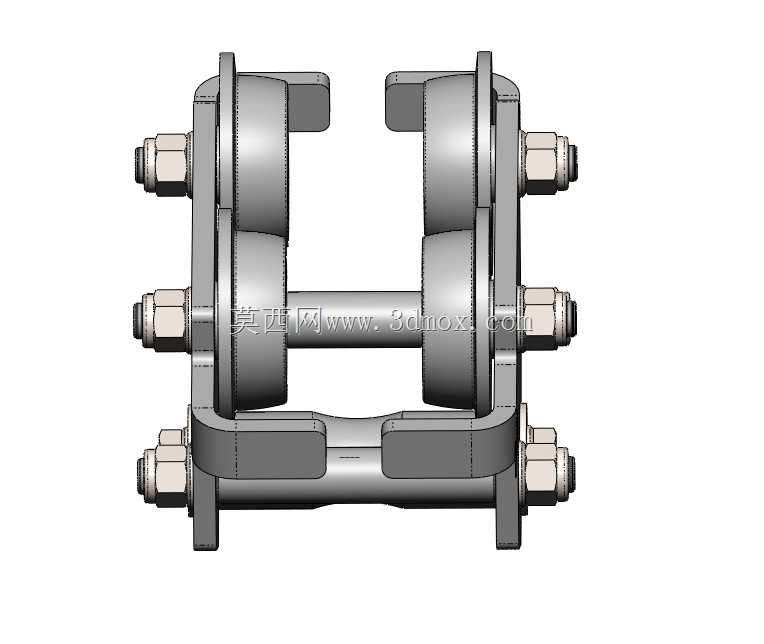

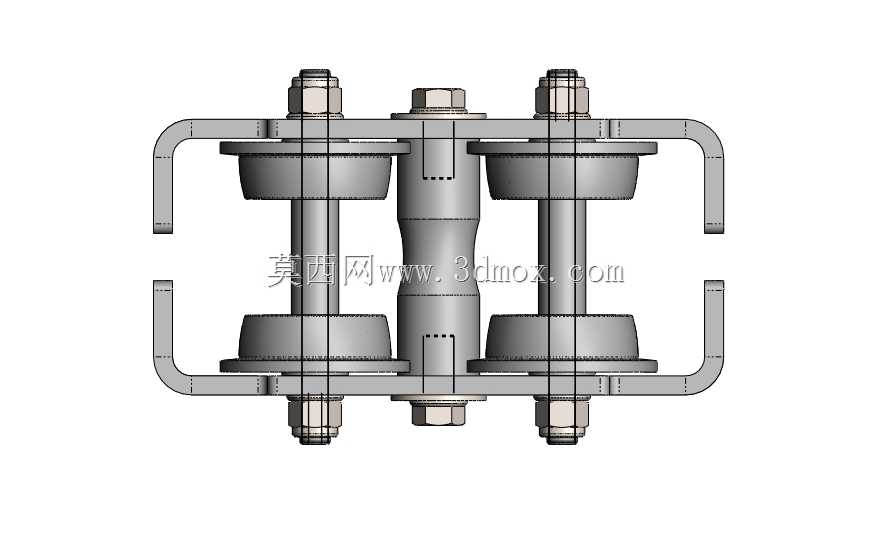

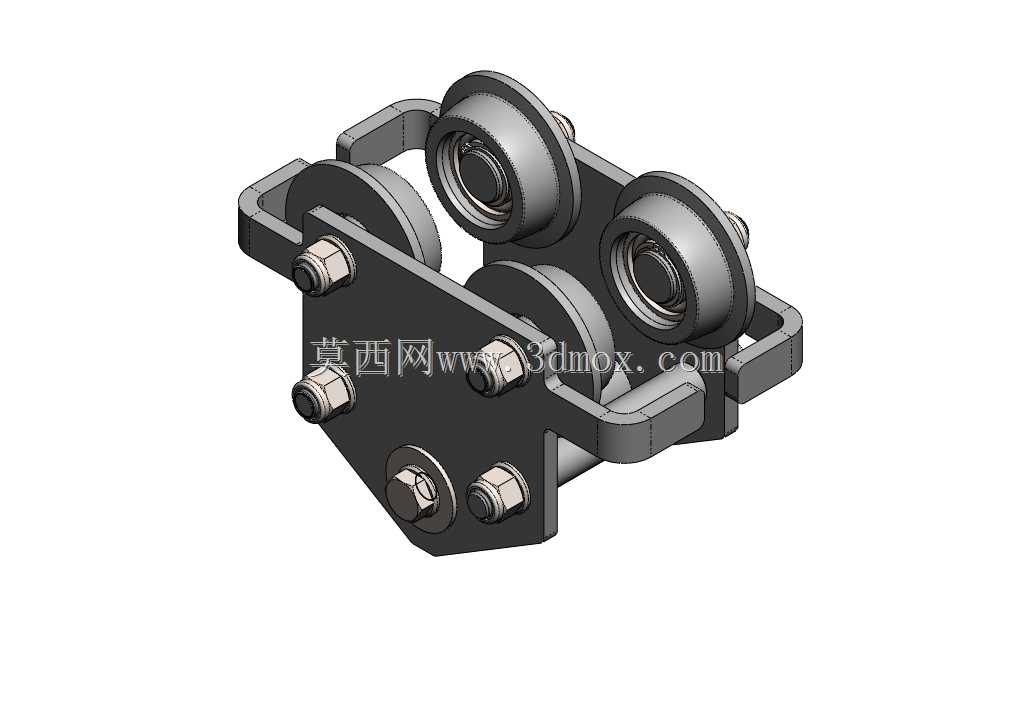

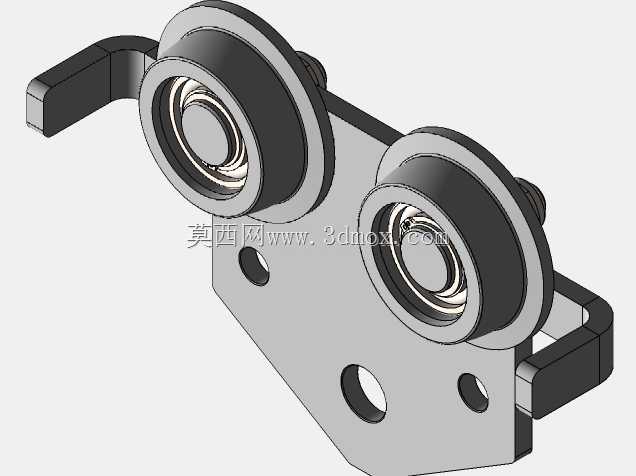

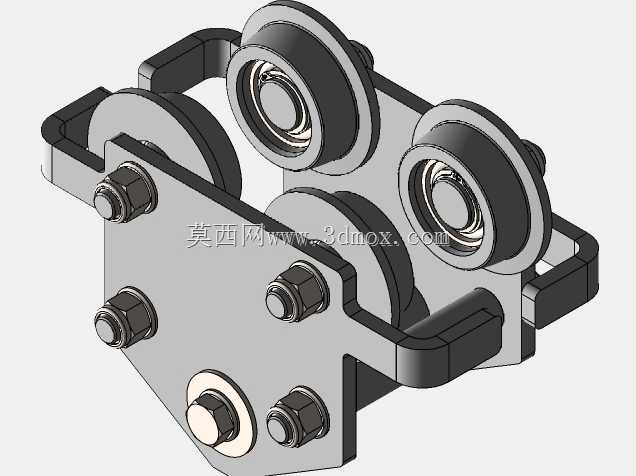

　　这款横梁行走小车是配套H型起重横梁使用的移动承载部件，主要应用在车间轻型起重工位、流水线物料转运、小型设备吊装移位的场景中，作为电动葫芦或手动吊具的承载移动基座，可沿H型钢横梁的下翼缘做直线往复移动，适配单梁悬挂起重、工位悬臂吊的末端行走需求。从结构设计来看，整套小车采用对称式四轮布局，四个带深沟球轴承的滚轮分别卡在H型钢下翼缘的上下两侧，其中上侧两个滚轮贴合翼缘上表面承担主要竖向载荷，下侧两个滚轮贴合翼缘下表面起到防脱、抗倾覆的作用，避免小车在移动或起吊重物时出现脱轨、侧翻的问题。

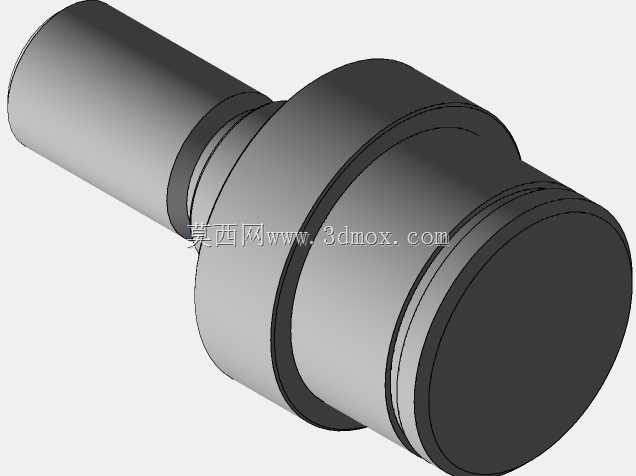

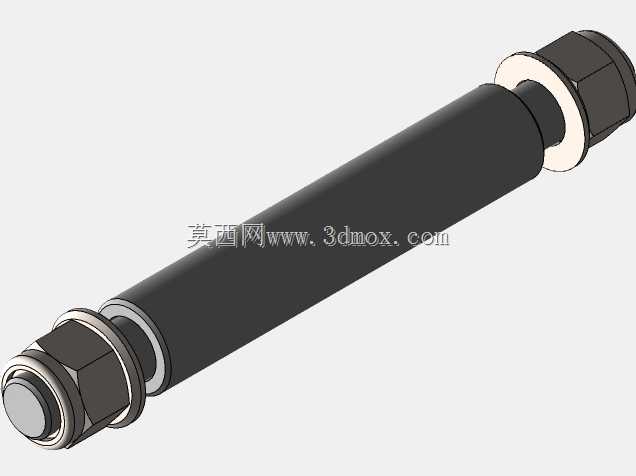

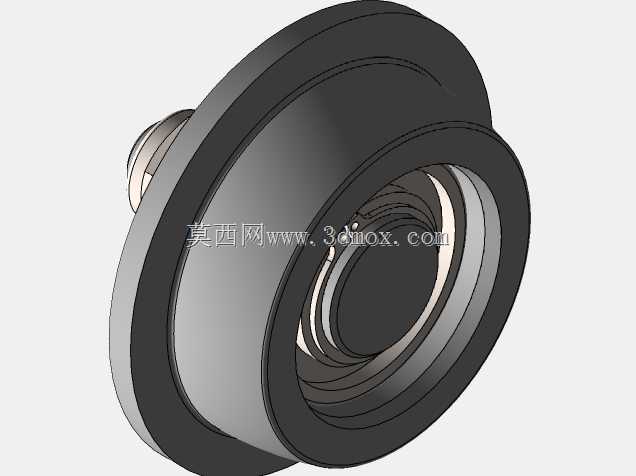

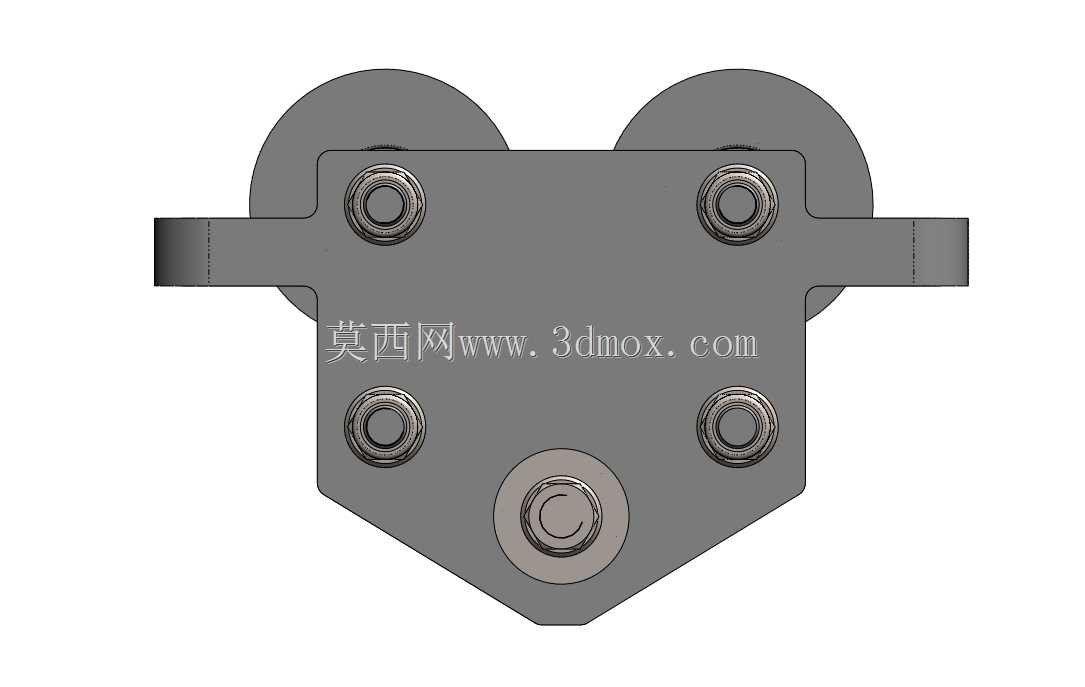

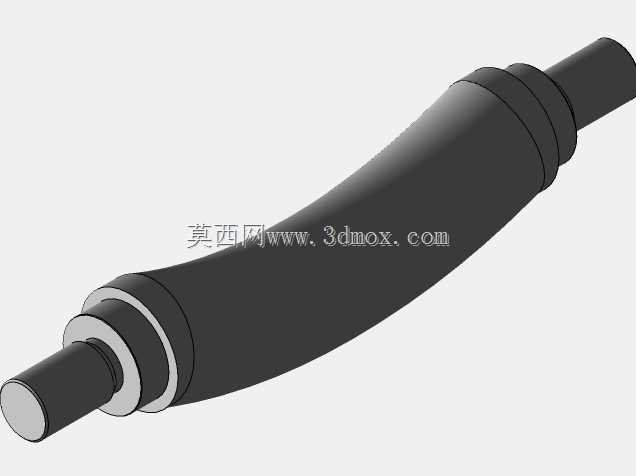

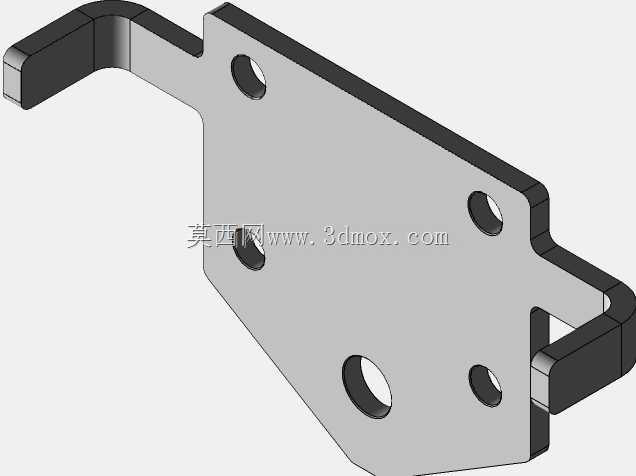

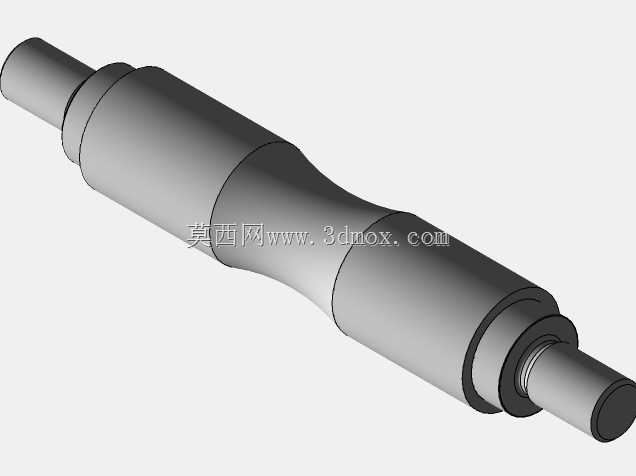

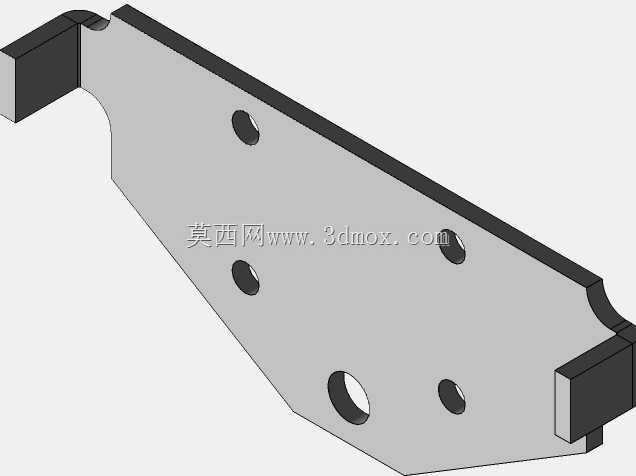

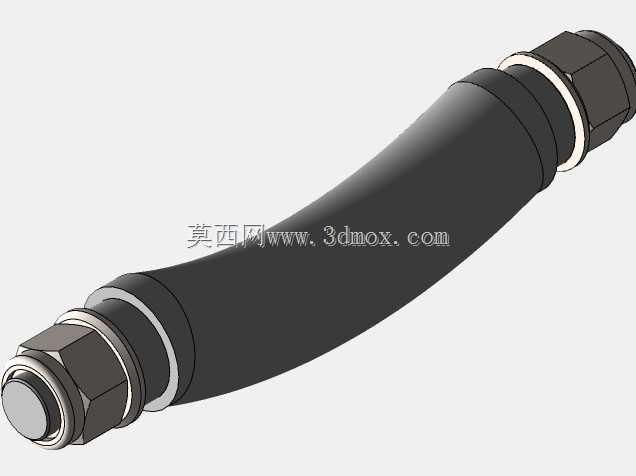

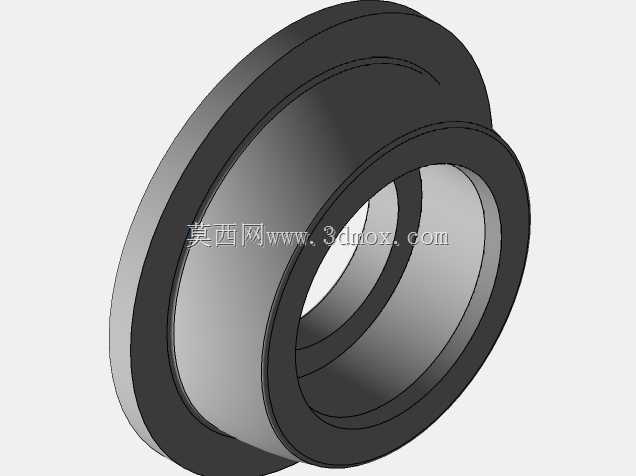

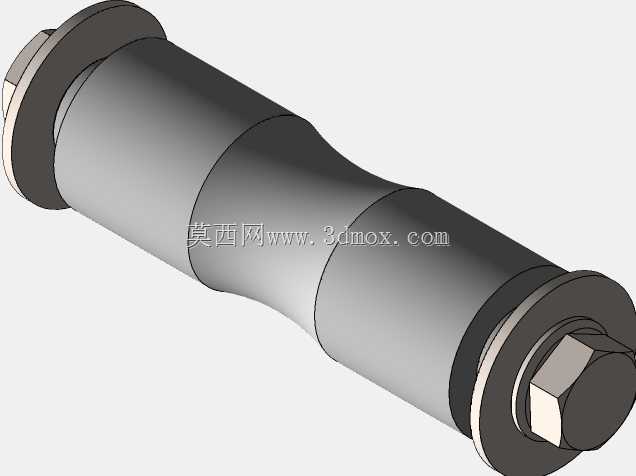

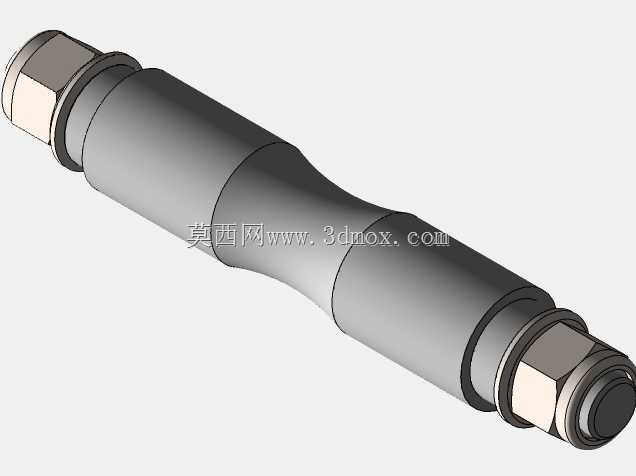

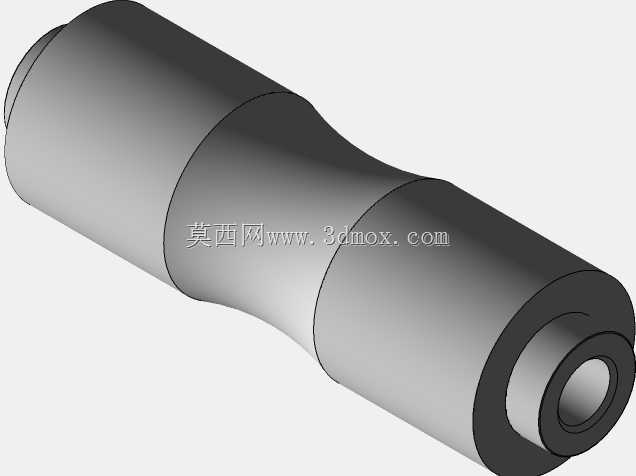

　　滚轮采用圆弧型踏面设计，能够适配一定范围内的H型钢翼缘宽度偏差，同时减少行走过程中与轨道的接触应力，降低滚动阻力，即使在轨道存在轻微安装直线度误差的情况下，也能保证行走顺畅无卡滞。小车的主体承载板采用厚钢板切割成型，所有滚轮的安装轴均采用带防松螺母的螺栓结构，轴肩与轴承内圈紧密贴合，保证滚轮转动时无轴向窜动，同时方便后期维护时拆解更换滚轮或轴承。主体板下方预留了吊具安装孔位，可直接通过螺栓连接电动葫芦吊耳、手动葫芦吊钩或者定制工装挂点，安装孔的位置经过重心校核，保证挂载后小车整体重心落在四个滚轮的支撑范围内，避免出现偏载导致的滚轮偏磨。

　　从安装边界来看，这款小车的整体宽度根据适配的H型钢规格做了对应匹配，安装时无需对原有横梁做焊接、打孔等二次加工，只需将两侧滚轮架的连接螺栓松开，把小车卡在H型钢下翼缘上，再拧紧螺栓调整滚轮与翼缘的间隙即可完成装配，间隙控制在0.5mm到1mm之间，既不会因为间隙过大导致行走晃动，也不会因为间隙过小出现卡滞。在实际使用场景中，这类小车常配合环链电动葫芦用于1吨及以下载荷的工位吊装，比如机加工车间的工件上下料、仓储区域的货物堆垛、设备维护时的零部件拆装移位，相比固定式吊点，它可以沿着横梁覆盖整个横梁长度范围内的作业区域，大幅提升工位吊装的灵活性。设计过程中重点考虑了载荷的均匀传递，每个滚轮的安装座都做了加强筋结构，避免起吊瞬间的冲击载荷导致安装座变形，连接螺栓全部采用8.8级高强度螺栓，保证在额定载荷下的结构强度安全系数达到4倍以上。滚轮内部的轴承采用双面密封结构，能够适应车间内多粉尘、少量切削液飞溅的工作环境，减少杂质进入轴承内部导致的磨损，延长维护周期。小车的整体结构没有多余的突出部件，所有螺栓端部都做了倒角处理，避免在横梁上移动时刮蹭轨道表面或者旁边的线缆、气管等附属部件。

　　针对不同的使用需求，这款小车的结构也可以做快速调整，比如需要增加防脱挡板时，可以在主体板两侧直接加装薄钢板挡板，进一步提升在有振动工况下的防脱可靠性；如果需要配套电动行走驱动，只需在其中一组滚轮上加装链轮或者同步带轮，连接减速电机即可实现电动驱动行走，无需对主体结构做大幅改动。在实际选型时，需要根据所用H型钢的翼缘宽度、厚度确认小车的滚轮开档尺寸，保证滚轮踏面与翼缘表面的接触面积符合设计要求，避免局部应力过大导致轨道或滚轮过早磨损。这款小车的结构紧凑，整体高度较低，能够有效降低吊点的整体高度，在车间净空高度有限的场景下，可以最大化提升起吊的有效行程，减少空间浪费。
