工业用卧式三相异步电动机三维结构

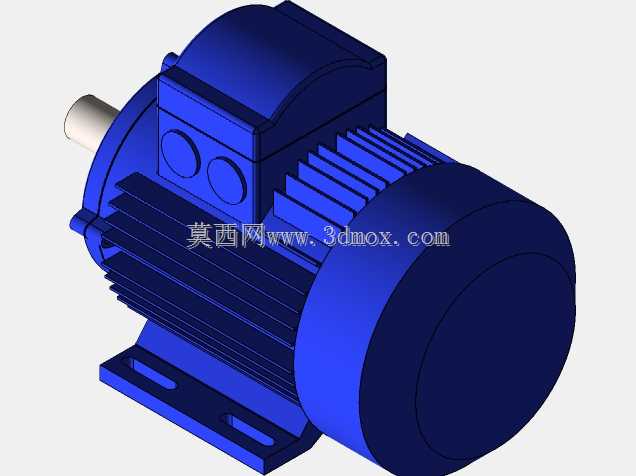

　　在工业传动系统的布局中，这类卧式电动机是应用覆盖范围极广的动力输出部件，从常规的输送线驱动、泵类负载匹配，到小型机床的主轴动力输入、风机类设备的动力源，都能见到同结构电机的身影。做三维结构设计时，首先要考虑的是安装场景的适配性，这类底脚安装的卧式电机，底座上的长条形安装孔是特意预留的安装调节余量，现场安装时可以小幅调整电机轴向位置，方便对接联轴器或者带轮的中心距，避免强行装配带来的轴系同轴度误差，减少后续运行过程中的轴承磨损、振动超标问题。

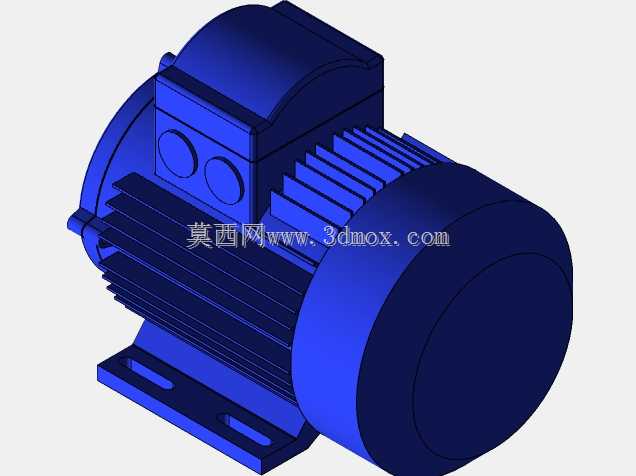

　　从结构功能来看，电机外壳的轴向散热筋是设计里的重点细节，这些平行排布的凸起筋条不是随意做的造型，一方面是增大壳体和空气的接触面积，提升自然冷却或者风罩风冷时的散热效率，保证电机在额定负载下长期运行时，绕组温升控制在绝缘等级允许的范围内；另一方面，沿轴向排布的筋条也能提升壳体的结构刚性，减少电机运行时的壳体共振，降低运行噪音。电机的接线盒位置设置在机壳顶部侧方，这个位置的选择是兼顾了不同安装方向的接线便利性，不管是电机左侧出轴还是右侧出轴，接线操作都不会被周边的安装结构遮挡，同时接线盒的两个圆形端盖预留了接线端子的安装空间，方便现场电源进线的接线与固定。

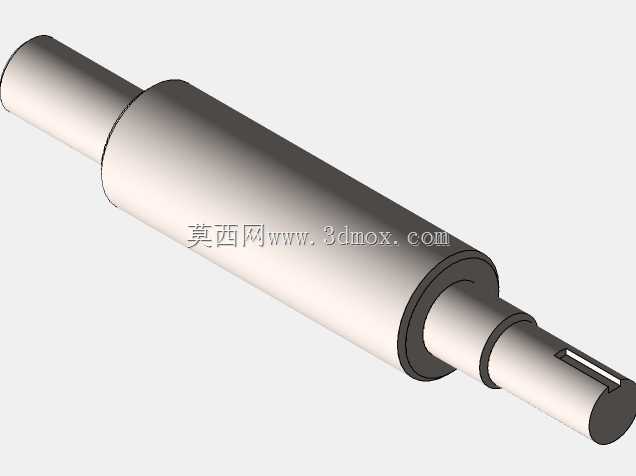

　　输出轴的轴伸长度、直径公差都是按照通用工业标准匹配的，能直接对接标准规格的联轴器、带轮、齿轮等传动件，不需要额外做轴的改制，降低配套设计的工作量。做三维建模的时候，机壳的散热筋排布要注意和内部定子铁芯的位置对应，保证铁芯产生的热量能最短路径传导到散热筋上，提升散热效率；端盖和机壳的配合止口尺寸要严格按照公差要求建模，因为止口的配合精度直接决定了定转子的同轴度，要是止口配合间隙过大，运行时很容易出现转子扫膛的故障，直接烧坏电机绕组。

　　安装底座的高度是经过匹配的，保证电机轴中心高符合通用标准，这样在和减速机、泵体等配套设备对接时，不需要额外做高度调整的垫块，减少现场安装的工作量。后端盖的结构设计要兼顾轴承室的安装强度，轴承室的壁厚要能承受轴承运行时的径向载荷，避免长期运行后轴承室出现变形，导致轴承跑外圈的故障。另外，建模时要注意各部件的装配间隙，比如转子和定子之间的气隙虽然在三维模型里不用完全还原实际微米级的间隙，但结构上要保证两者没有干涉，端盖和机壳的连接孔位置要完全对应，方便实际生产时的螺栓装配。

　　在不同的应用场景里，这类电机的选型还要考虑负载特性，比如驱动重载启动的设备时，要匹配对应功率等级的电机，避免小马拉大车导致电机过载烧毁；而在连续运行的工况下，散热筋的朝向要尽量和冷却风的流向一致，提升散热效果。三维模型的结构还原度直接影响后续做设备整体布局时的干涉检查准确性，比如在做生产线整体设计时，把这个电机模型导入装配体，就能提前检查电机和周边机架、护罩、传动部件的位置是否冲突，安装螺栓的操作空间是否足够，避免实际加工装配时才发现结构干涉，造成返工浪费。
