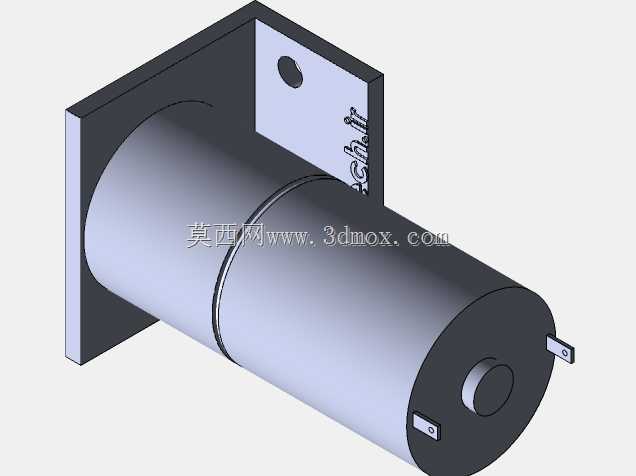

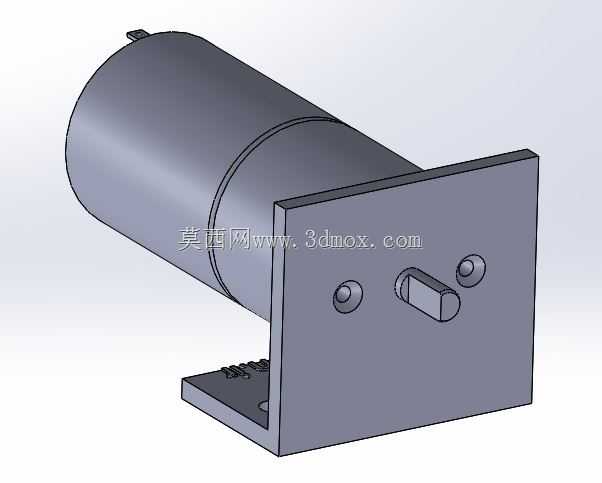

ZGA25R型12V直流金属齿轮减速电机

　　这款带安装底座的12V直流齿轮减速电机，是小型传动系统里非常常见的动力输出部件，日常在小型自动化执行机构、智能设备传动单元、小型输送辅件、民用电动装置里都能见到同结构产品的应用，很多做小型设备开发的结构工程师在选型阶段，都会优先考虑这类集成了齿轮减速箱与安装法兰的成品电机，省去自行匹配减速机构、设计连接结构的冗余工作量。从结构设计来看，这款电机采用圆柱形直流电机主体与平行轴金属齿轮箱直连的布局，输出端集成了方形安装法兰与L型支撑底座，两种安装结构的组合，能适配不同设备的安装空间需求：如果设备内部有垂直安装面，可以直接通过法兰上的两个安装孔用螺丝锁紧固定，输出轴直接对接负载端；如果设备内只有水平安装基面，就可以通过下方的L型底座完成固定，不需要额外设计转接支架，能有效压缩设备内部的安装空间占用。

　　齿轮箱部分采用全金属齿轮传动，相比塑胶齿轮的同规格减速电机，金属齿轮的抗冲击能力、负载耐受能力更强，在频繁正反转、短时过载的工况下，不容易出现打齿、磨损过快的问题，适合对传动可靠性有一定要求的应用场景，比如小型闸门的驱动、物料分拣机构的拨杆动力、小型升降台的驱动等场景，都能适配这类金属齿轮箱的减速电机。输出轴采用扁位轴结构，也就是轴端加工出一个平行平面，和负载连接件装配的时候，不需要额外做键连接，靠扁位的卡合就能传递扭矩，装配的时候更方便，也能避免长时间运行后轴和连接件之间出现打滑空转的问题，这种轴型在小型减速电机里非常常见，配套的同步轮、联轴器、摇臂等连接件都有对应的标准安装孔位，选型采购配件的时候不需要额外定制加工。

　　从安装边界来看，方形法兰的安装孔位间距、输出轴的伸出长度、底座的安装孔位置，都做了标准化的尺寸匹配，和市面上同型号的ZGA25R、ZGR系列减速电机安装尺寸完全兼容，做设备迭代或者备件替换的时候，可以直接互换，不需要修改原有设备的安装结构。设计这类电机三维模型的时候，需要重点关注几个配合尺寸的准确性：首先是输出轴的直径与扁位尺寸，这部分直接关系到和负载连接件的装配公差，如果尺寸偏差过大，会出现装不进去或者配合间隙过大的问题；其次是法兰安装孔的孔距与孔径，这部分决定了电机能不能顺利固定到设备的安装面上；还有下方L型底座的安装孔位置与底座高度，这部分关系到水平安装时输出轴的中心高是否和负载端的中心高匹配，如果中心高偏差过大，会出现传动别劲、运行噪音大、轴承磨损快的问题。另外，电机主体的外径与总长度尺寸，也需要和实际产品保持一致，避免在做设备整体装配的时候，出现电机和周边其他零部件干涉的问题。在实际应用中，这类12V供电的减速电机，因为供电电压安全、扭矩适中、体积小巧，常被用在低压供电的小型设备上，比如自助终端的闸门驱动、小型广告灯箱的转动机构、智能家居的电动执行部件、小型实验设备的动力单元等场景，金属齿轮箱的设计，也让它能适应一定的粉尘、轻微震动的工作环境，相比塑胶齿轮的产品使用寿命更长。

　　建模的时候，齿轮箱内部的齿轮结构如果不需要做运动仿真，可以做简化处理，重点保证外部安装尺寸、接口尺寸的准确性，毕竟大部分工程师调用这类模型，都是用来做设备整体的装配干涉检查、安装布局设计，不需要对内部齿轮做详细的力学分析，所以外部结构的尺寸精度是模型的核心价值所在。法兰面与电机主体的同轴度、输出轴与法兰面的垂直度，这些形位公差在建模的时候也要保证符合实际产品的精度要求，不然装配的时候会出现安装面贴合不严、输出轴径向跳动过大的问题。底座的折弯角度、安装孔的沉头深度，这些细节结构也需要准确还原，不然在生成工程图或者做装配模拟的时候，会出现螺丝锁付后干涉、底座安装不稳的问题。
