B3机座180M规格三相异步电动机结构

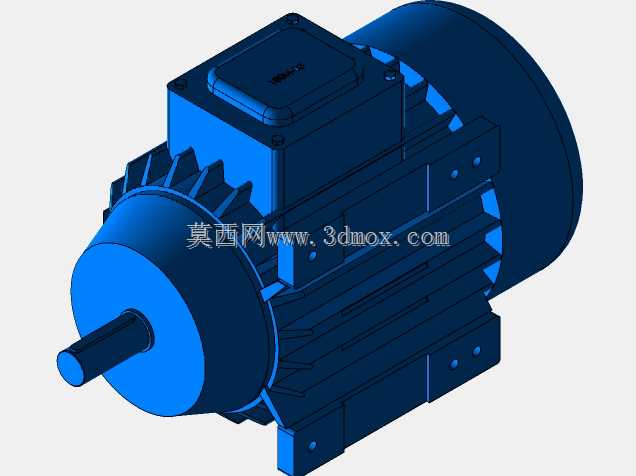

　　这款B3安装形式的180M机座电动机，是工业传动场景里应用覆盖面极广的动力输出部件，日常在输送线辊道驱动、中小型机床主轴进给、风机泵类负载配套、轻工包装设备动力输入等场景都能见到同规格产品的身影，做设备选型或者三维布局的时候，这类标准机座号的电机是优先纳入选型库的通用部件。从结构设计来看，整机采用铸铁机座搭配轴向散热筋的布局，散热筋沿着机座圆周方向均匀排布，顺着电机轴向延伸，运行时机座内部定子产生的热量可以通过散热筋快速和流通空气完成热交换，即便在连续额定负载运行工况下，也能把绕组温升控制在绝缘等级允许的范围内，避免长期过热导致的绝缘老化加速问题。

　　接线盒设置在机座顶部的居中位置，盒体做了倾斜的密封盖结构，配套防水密封胶条，车间日常清扫的溅水、多尘环境下的浮尘都不容易侵入接线腔内部，接线腔内部预留了足够的接线空间，无论是三角接法还是星形接法的绕组接线，都能在腔体内完成端子压接，不需要额外挤占外部安装空间。输出轴采用标准圆柱形轴伸，轴端加工有标准键槽，配套平键就可以和联轴器、带轮、齿轮等传动件完成可靠连接，轴伸的同轴度、轴肩的定位尺寸都严格遵循对应机座号的通用标准，做配套传动件设计的时候不需要额外测绘适配，直接套用标准参数就能完成配合尺寸设计。

　　B3底脚安装结构是这类卧式电机最常用的安装形式，机座底部一体铸造成型的四个安装脚，每个安装脚上都加工有长圆形的安装通孔，安装时可以顺着长孔方向微调电机的轴向位置，方便调整传动带张紧度或者联轴器的对接间隙，安装脚的加工面和机座轴线的平行度、平面度都有严格的形位公差要求，安装固定后电机轴的径向跳动可以控制在极小范围内，避免长期运行出现的轴系振动、轴承偏磨问题。端盖部分采用和机座同材质的铸铁端盖，轴承室的加工精度直接决定了转子的运行同轴度，设计时轴承室和端盖止口的同轴度公差控制在IT7级以内，配套密封轴承可以在免维护的工况下长期运行，不需要定期加注润滑脂，降低了设备运维的工作量。做三维布局设计的时候，要重点注意几个安装边界尺寸：首先是底脚安装孔的孔距参数，180M机座对应的轴向孔距、横向孔距都是标准值，设备安装底板的螺孔位置要严格对应这个尺寸，避免现场安装出现孔位错位；其次是轴伸端的突出长度，要预留出传动件的安装空间，同时要和设备的防护罩、传动护板保持足够的安全间隙，避免运行时出现剐蹭；另外接线盒的顶部空间也要预留足够的操作距离，方便后期接线、检修的时候可以顺利打开接线盒盖，完成线路检测或者接线调整。

　　从实际使用的角度看，这类标准机座电机的通用性极强，不同厂家生产的同机座号B3安装电机，安装尺寸完全可以互换，设备后期维护更换的时候不需要改动原有安装底板的结构，直接替换就能恢复设备运行，这也是通用工业电机在设计时严格遵循统一安装尺寸标准的核心意义，大幅降低了设备全生命周期的维护成本。建模的时候，散热筋的细节做了等比例还原，每个筋条的厚度、高度、间距都和实物一致，接线盒的倾斜盖面、安装脚的倒角、轴伸的键槽细节都做了准确呈现，导入设备总装图的时候，可以直接用来做干涉检查，提前排查布局阶段可能出现的部件碰撞、间隙不足问题，不需要再对电机模型做二次修整。
