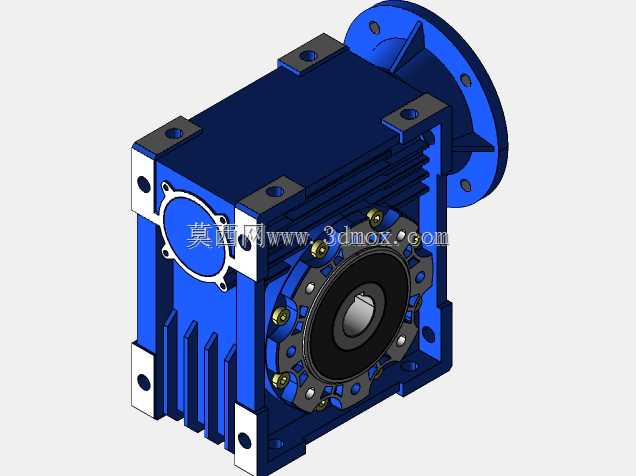

蓝色法兰输入蜗轮蜗杆减速机结构

　　这款蜗轮蜗杆传动结构的减速装置，常被配套在轻工包装生产线、小型输送设备、食品加工机械以及自动化仓储的小型动力输出端，用来匹配高转速低扭矩的动力源，将输入转速按固定传动比降低后，输出适配负载需求的大扭矩动力，避免负载端因转速过高、扭矩不足出现卡滞、驱动失效的问题。从结构设计来看，输入端采用圆形法兰对接结构，法兰端面上均匀分布安装孔位，可直接与标准规格的驱动电机端面对接，无需额外加工过渡连接支架，对接时能保证输入轴与电机输出轴的同轴度，减少轴系偏摆带来的轴承磨损、密封件渗漏问题。

　　箱体采用分体式拼接结构，主体外壳带多道平行散热筋条，这些筋条并非装饰结构，设备持续运行时，蜗轮蜗杆啮合产生的热量会通过箱体传导到筋条表面，增大与空气的接触面积，提升自然散热效率，避免箱体内润滑脂温度过高导致粘度下降，影响啮合面的油膜形成。输出端为中空轴带键槽结构，负载轴可直接插入中空轴内，通过平键传递扭矩，相比实心轴输出的结构，省去了联轴器的安装空间，能缩短整套动力单元的轴向安装尺寸，适配安装空间局促的设备布局场景。箱体的四个边角设置带安装孔的凸台，凸台做了加厚处理，可通过螺栓将整机固定在设备的安装基座上，凸台的安装孔位采用对称布局，支持水平、垂直等多个方向的安装固定，适配不同设备的安装朝向需求。

　　在内部结构设计上，蜗杆与蜗轮的轴线呈空间90度交错布置，这种传动形式本身具备一定的反向自锁特性，当输出端负载的反向作用力过大时，可避免动力反向倒拖输入端电机，在一些升降类、倾斜输送的场景中，能降低额外配置制动装置的成本。箱体上的端盖采用螺栓紧固的密封结构，端盖与箱体结合面预留密封槽，可安装O型密封圈阻挡外界粉尘、水汽进入箱体内，同时防止内部润滑脂渗漏，适配多粉尘、有少量溅水的车间作业环境。

　　设计过程中对安装边界做了明确的尺寸约束：输入端法兰的止口尺寸匹配通用电机的端盖止口公差，保证对接时的定位精度；输出中空轴的内孔公差采用过渡配合公差带，既能保证负载轴插入时的装配便利性，又能避免运行过程中轴与孔之间出现间隙晃动；箱体底部的安装凸台平面做了铣平加工，安装时可与基座平面完全贴合，减少紧固螺栓时的箱体变形，避免内部轴承位偏移导致的啮合异响、磨损加剧问题。蜗轮部分采用铜合金材质嵌装在铸铁轮毂上的结构，啮合面具备良好的耐磨特性，同时控制了整体零件的材料成本；蜗杆采用合金钢调质后表面淬火处理，齿面硬度足够应对长期啮合的磨损需求。在实际选型配套时，可根据负载的额定扭矩、输入端电机的额定转速匹配对应传动比的机型，安装时需注意输出轴的径向承载限制，避免皮带轮、链轮等外接负载的径向力过大，导致输出轴弯曲变形、轴承提前失效；日常维护时可通过箱体上预留的注油孔补充润滑脂，无需完全拆解箱体，降低现场维护的操作难度。
