二级斜齿轮减速传动装置结构设计

　　这套二级斜齿轮减速结构，是工业传动场景里应用极广的动力匹配单元，日常在轻工输送线、小型物料搅拌设备、包装机械的动力输入端都能见到同结构产品的身影，核心作用是把原动机输出的高转速低扭矩动力，通过两级齿轮啮合的速比转换，变成适配作业端需求的低转速大扭矩输出，同时保证传动过程的平稳性，降低动力传输过程中的冲击载荷对后端作业部件的损伤。

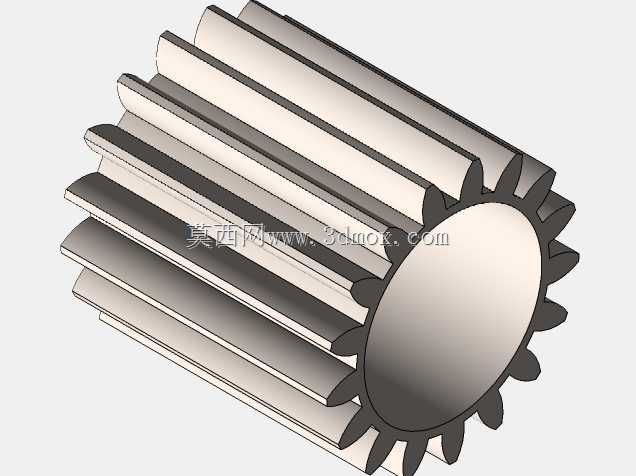

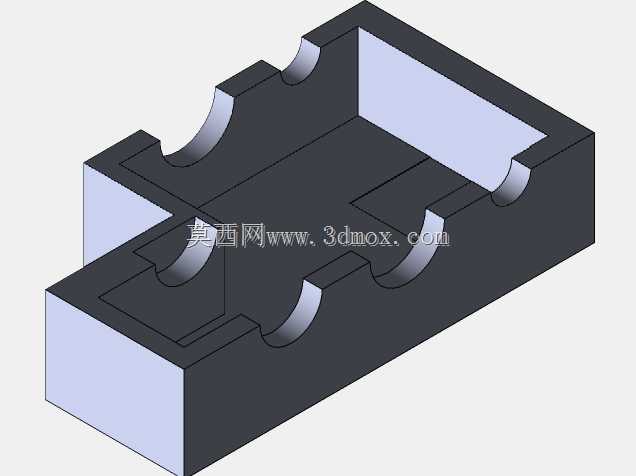

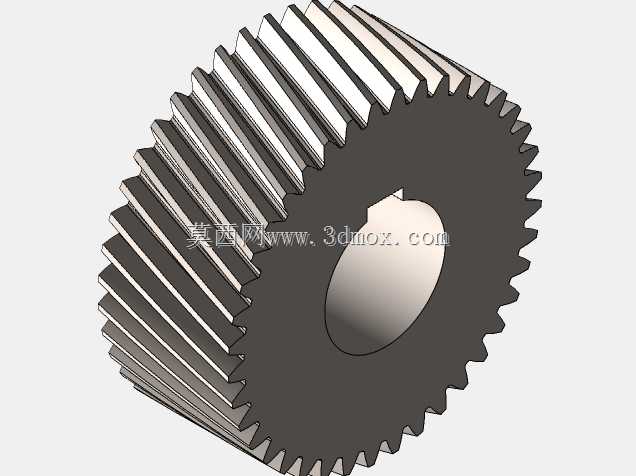

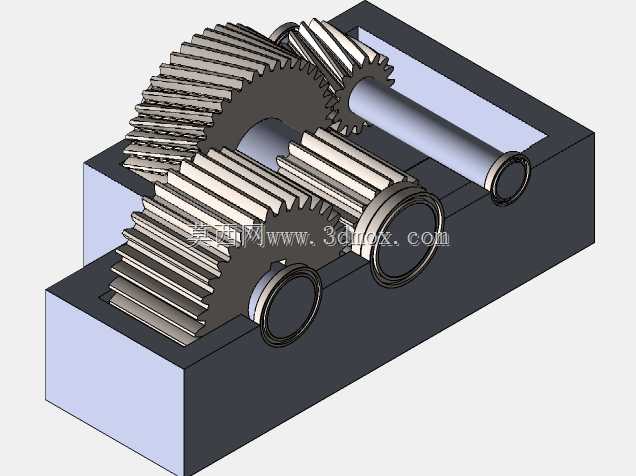

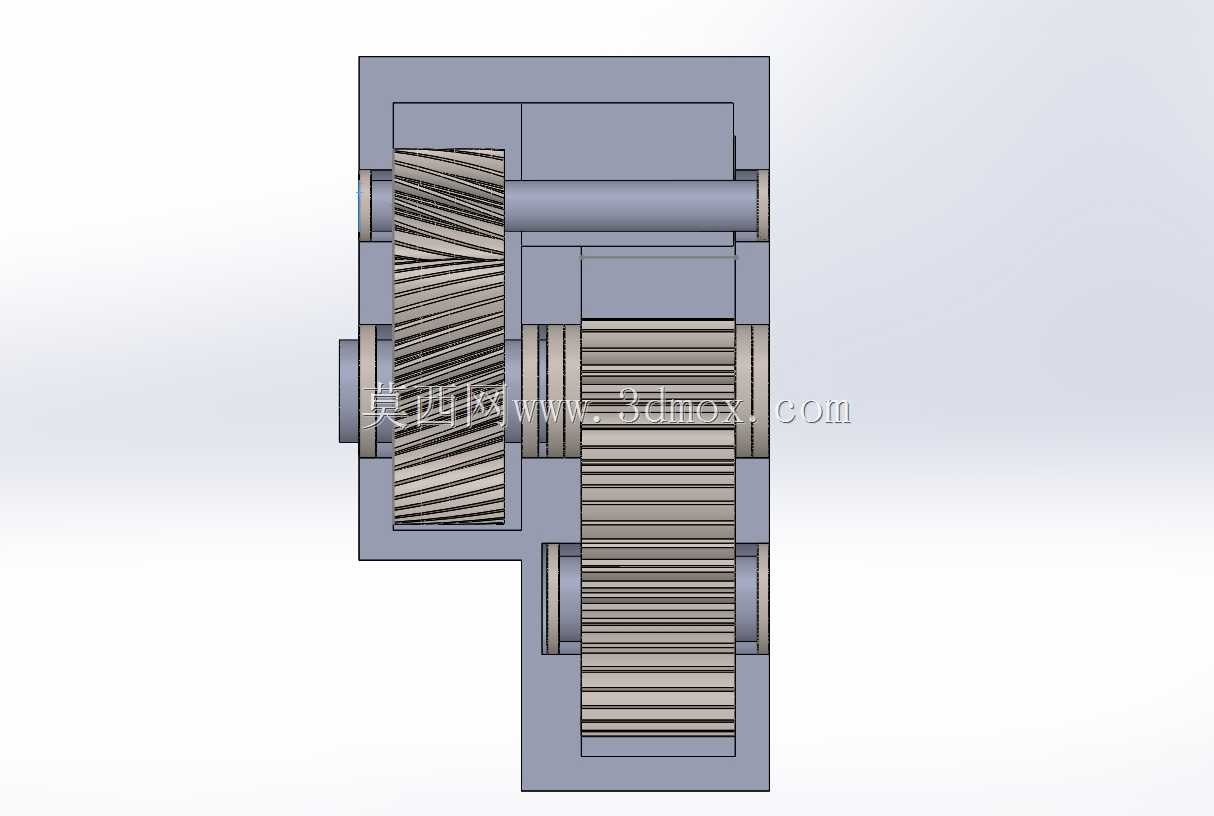

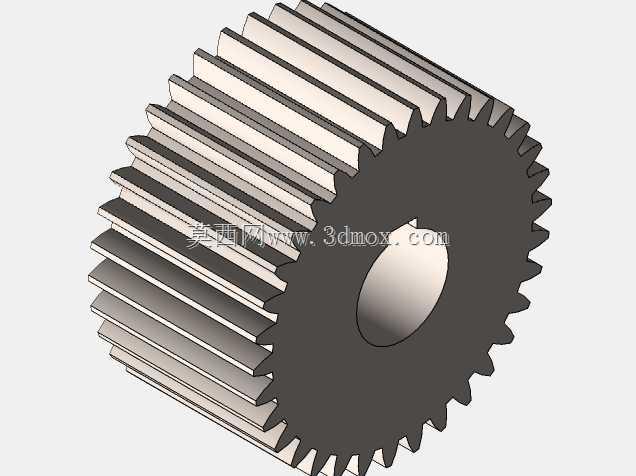

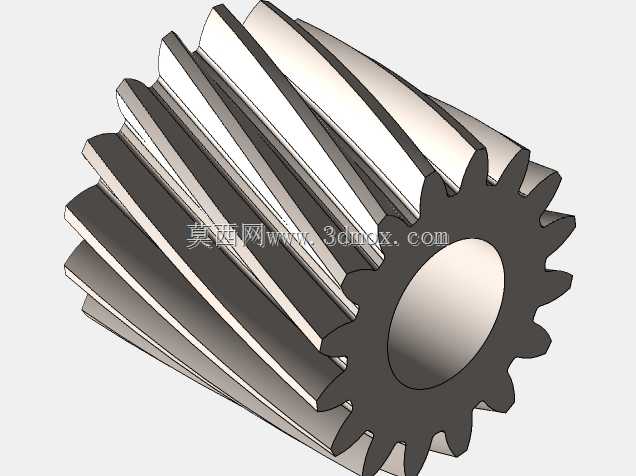

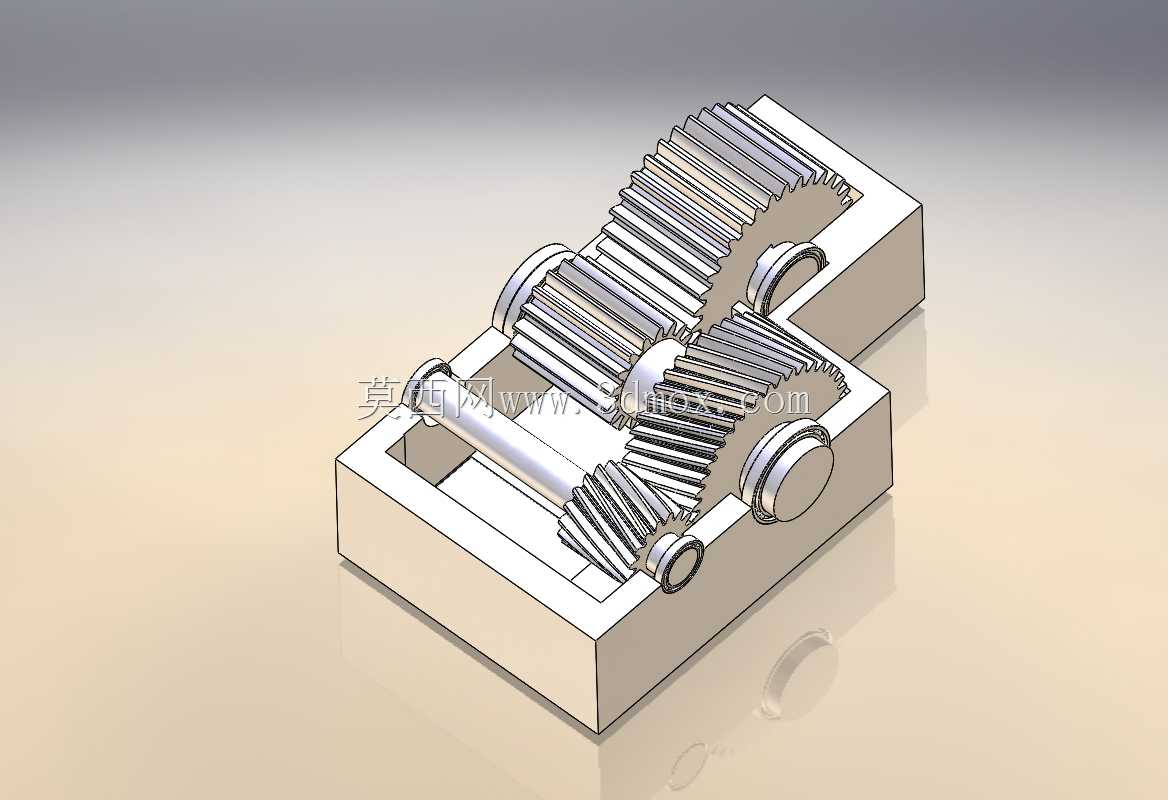

　　从结构设计逻辑来看，这套装置采用平行轴斜齿轮布置方案，第一级为小模数高速级斜齿轮，第二级为大模数低速级斜齿轮，斜齿轮的选用相比直齿轮能获得更大的啮合重合度，传动过程中轮齿是逐步进入和退出啮合的，能有效降低传动噪音，提升承载能力，适合中低速、有一定冲击载荷的连续作业工况。箱体采用剖分式方形结构，上下箱体通过结合面的定位销与连接螺栓实现精准装配，轴承安装位直接在箱体上镗出，保证两根传动轴的平行度公差控制在合理范围内，避免齿轮啮合时出现偏载、点蚀的问题。

　　在安装边界设计上，箱体底部预留了标准化的安装固定孔位，可直接通过螺栓固定在设备的安装基座上，输入轴与输出轴的轴伸端都预留了标准键槽，可通过联轴器、带轮等连接件分别与原动机、作业负载对接，轴端的密封槽位可适配骨架油封，避免箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑介质。箱体顶部预留了注油孔位，底部设置了放油螺塞位置，日常维护时可快速完成润滑油的更换，不需要拆解整个箱体结构。

　　设计过程中需要重点校核的参数包括各级齿轮的模数、齿数匹配，保证总速比满足工况需求的同时，两级齿轮的强度分配均衡，避免出现某一级齿轮过早失效的问题；同时要核算轴的挠度与轴承的额定动载荷，保证在额定输出扭矩下，轴的变形量不会导致齿轮啮合间隙超出设计范围，轴承的使用寿命能匹配设备的大修周期。齿轮的润滑采用浸油润滑方式，低速级大齿轮的齿圈部分浸入箱体底部的润滑油池，齿轮转动时带起的润滑油可以同时润滑两级齿轮啮合面与两端的轴承，不需要额外设置复杂的润滑管路，结构更简单，维护成本更低。

　　在实际选型适配时，需要根据作业端的额定扭矩、峰值载荷、输入转速、安装空间尺寸来匹配对应的减速比与箱体规格，这套结构的箱体外形规整，没有突出的异形结构，在设备内部布置时可以有效节省安装空间，相邻部件的避让设计难度更低。齿轮与轴的连接采用平键过盈配合，传递扭矩时不会出现键槽松动的问题，轴上的台阶定位可以精准固定齿轮与轴承的轴向位置，避免运转过程中出现轴向窜动，导致齿轮啮合错位。端盖采用嵌入式结构，通过螺栓固定在箱体两侧，既可以对轴承实现轴向定位，也可以方便拆卸，后期更换轴承、调整齿轮间隙时不需要破坏箱体主体结构。
