六英寸法兰式明杆闸阀结构设计

　　在市政供水主干网、石化工艺管线、电厂循环水系统这类大口径流体输送场景里，闸阀是承担管路通断控制的核心部件，尤其是公称通径六英寸的法兰连接闸阀，适配DN150标准管路，是中低压流体输送网络里用量极大的截断类阀件。这类闸阀的核心作用是在管路检修、工况切换、故障隔离时实现完全截流，正常运行时处于全开状态，介质流经阀体时流道直通、阻力损失极小，不会像截止阀那样存在明显的流道折角压损，因此非常适合长距离输送、对压降控制要求严格的管段。

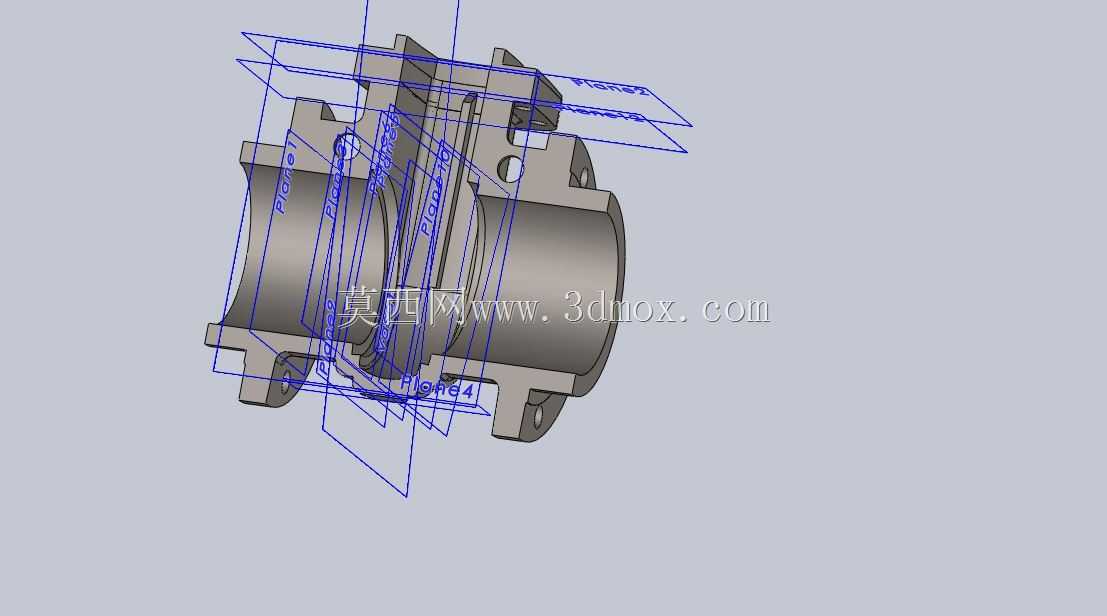

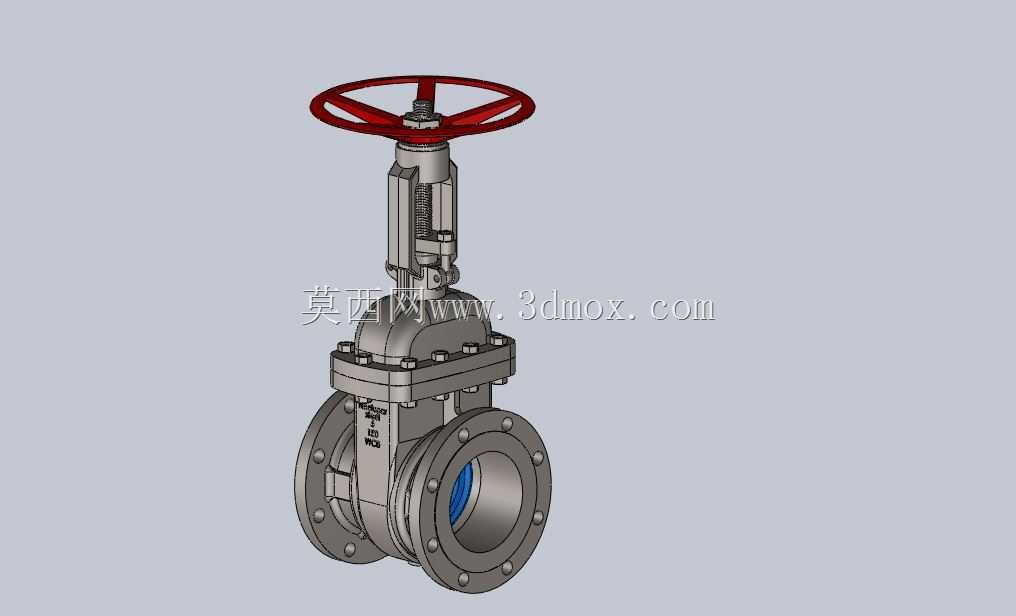

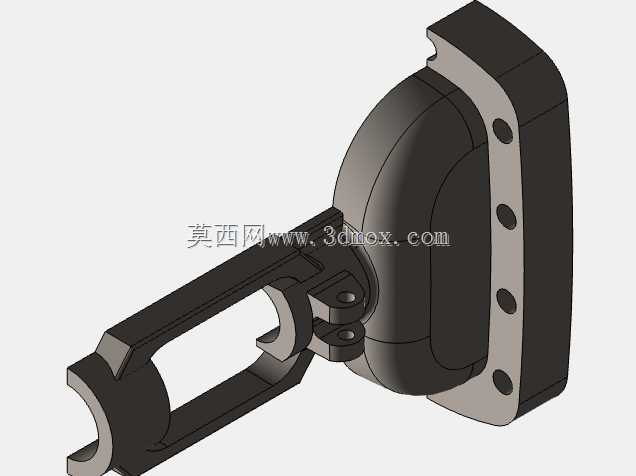

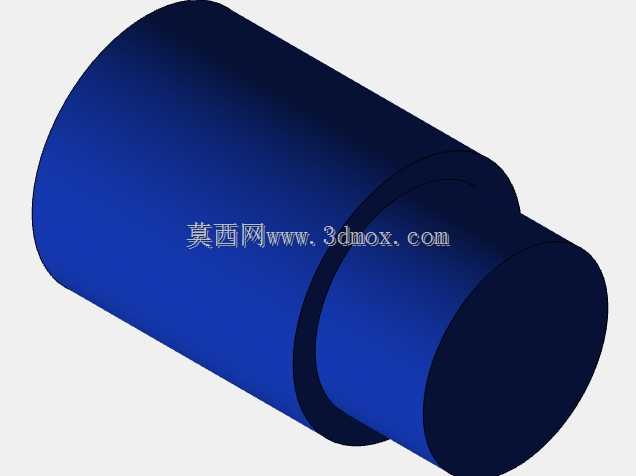

　　这款闸阀采用明杆结构设计，阀杆螺纹位于阀体外部的阀盖上方，手轮转动带动阀杆做垂直升降运动，操作人员可以直接通过阀杆伸出的高度直观判断阀门的开度状态，避免暗杆闸阀无法直观判断开关位置、容易出现误操作的问题，同时阀杆螺纹不直接接触输送介质，不会被介质中的杂质、腐蚀性成分磨损锈蚀，大幅提升了阀杆传动结构的使用寿命，尤其适合输送清水、油品、弱腐蚀性化工介质的管路场景。阀体采用法兰连接形式，两端法兰的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时只需对齐法兰密封面、加装密封垫片后均匀锁紧螺栓即可完成固定，不需要对管路做额外的焊接加工，后期检修拆卸也十分方便，适合厂区、市政管网这类需要后期维护的管路节点。

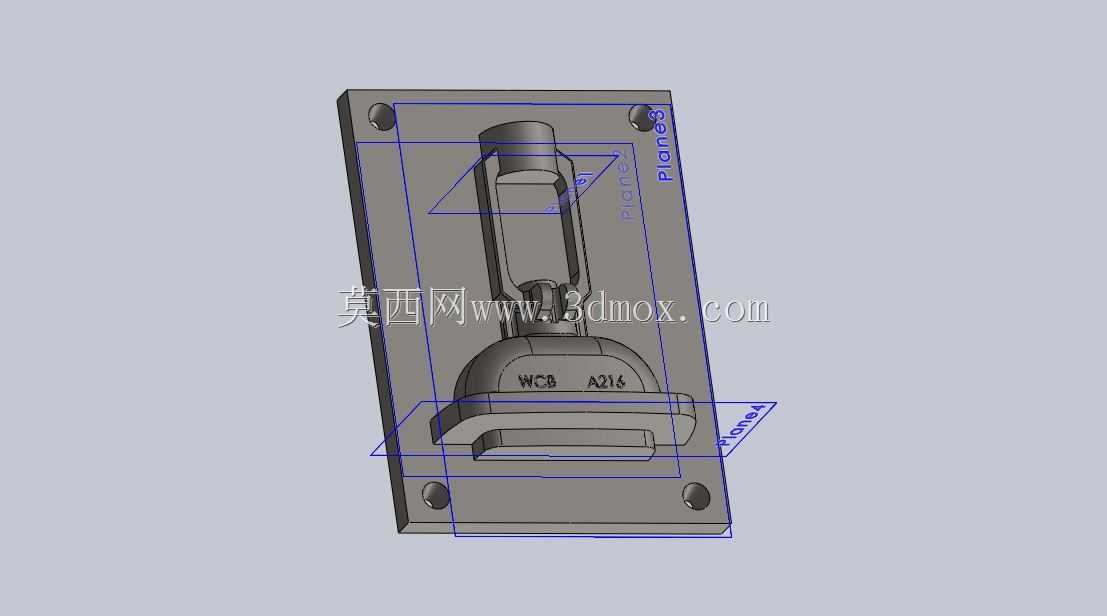

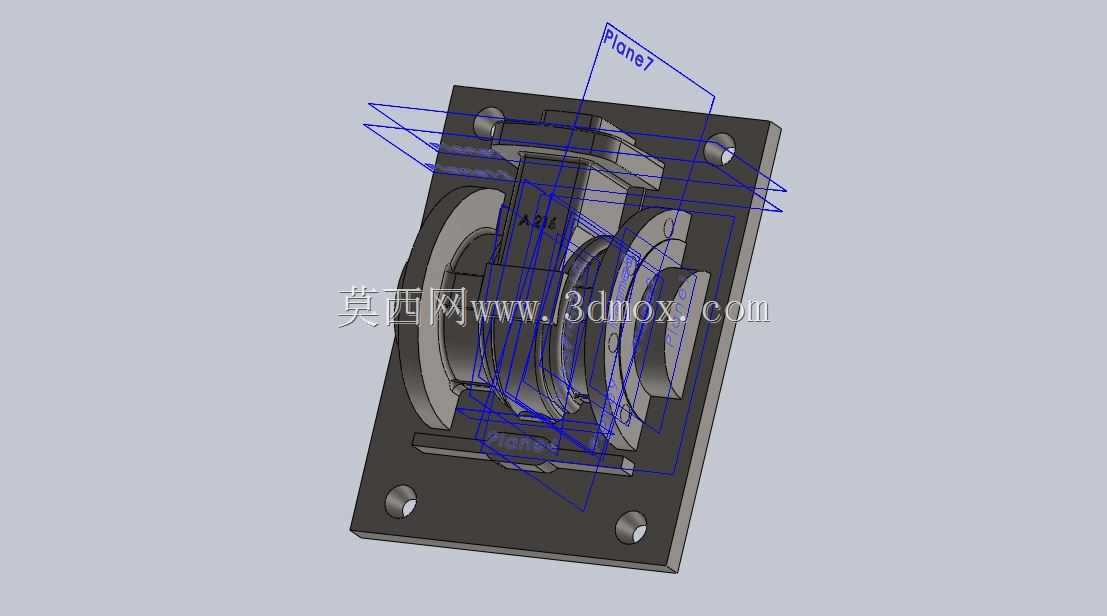

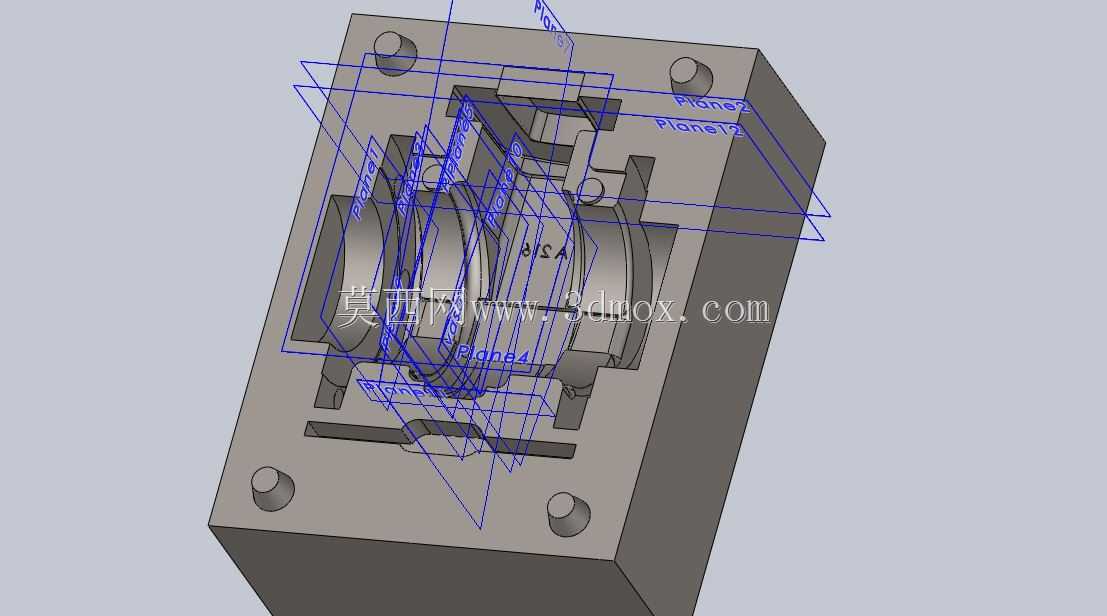

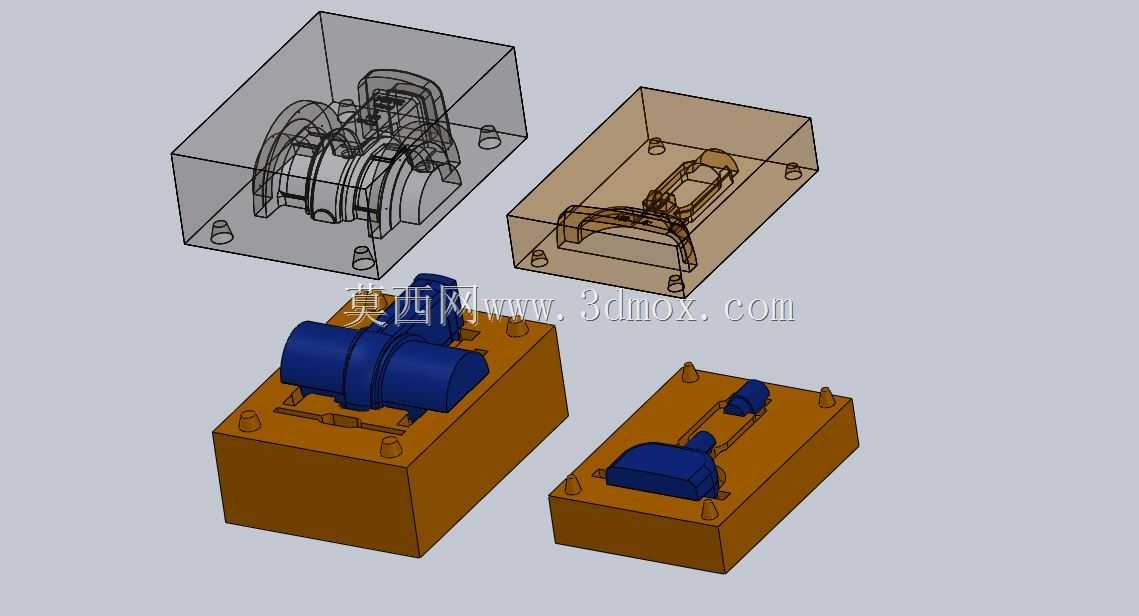

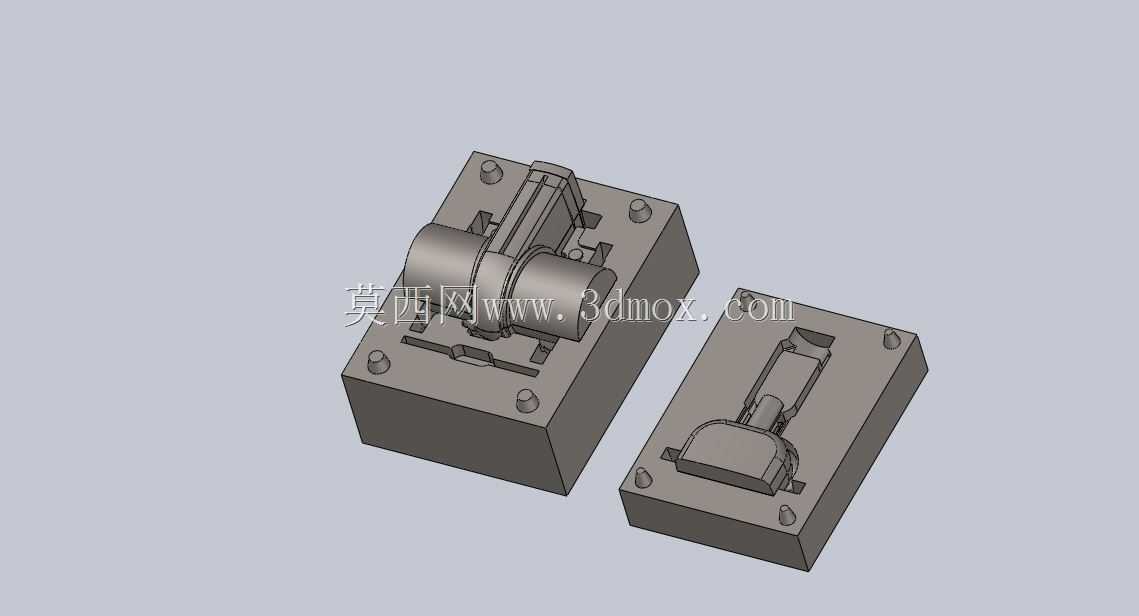

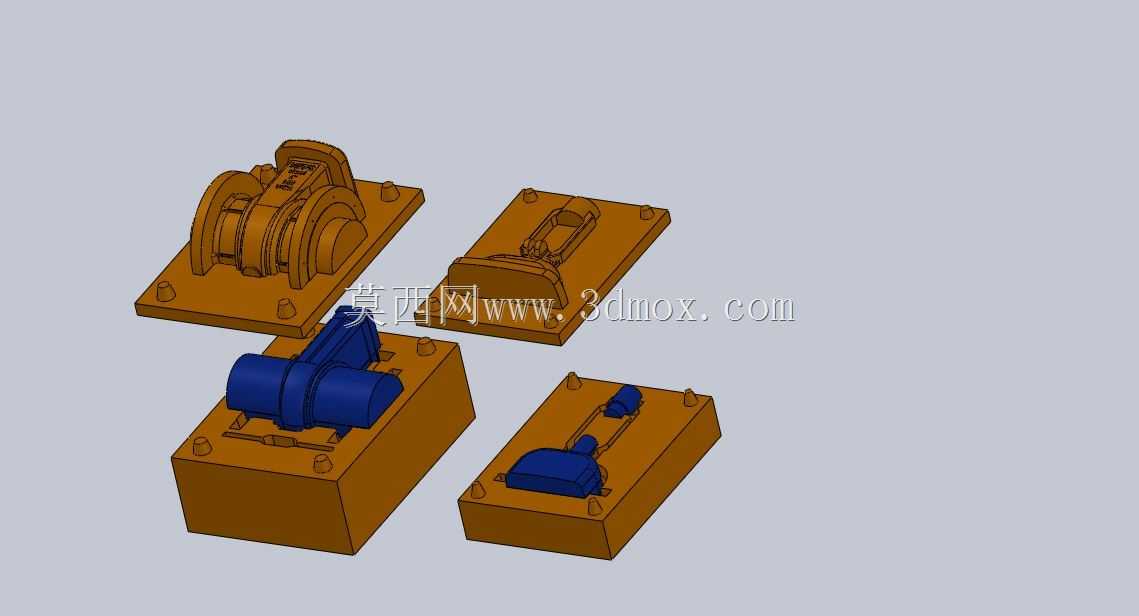

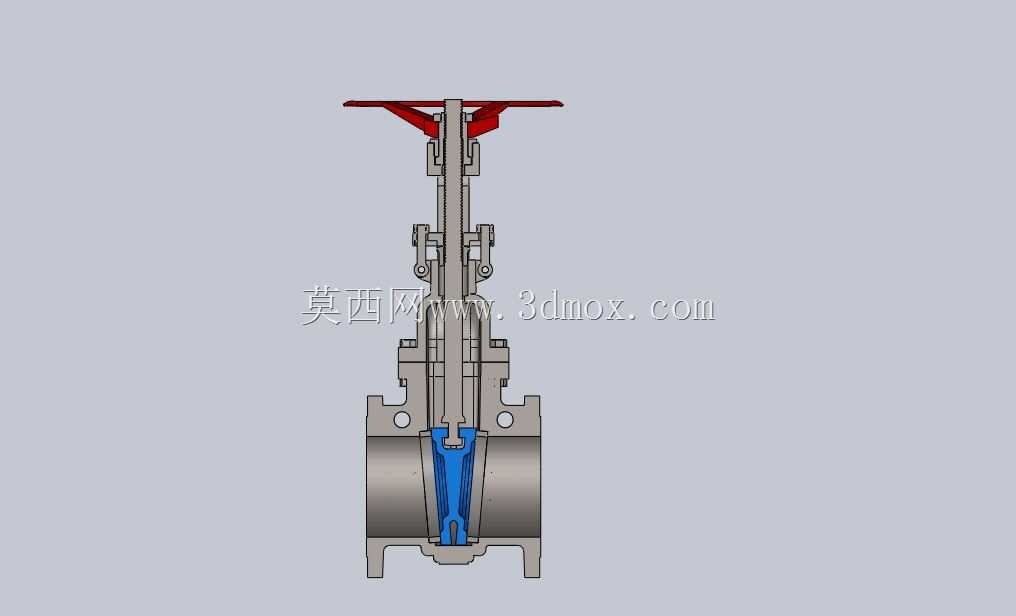

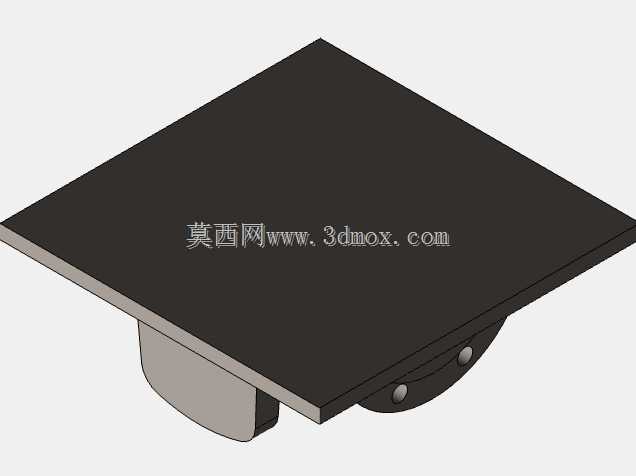

　　从结构设计逻辑来看，这款闸阀的闸板采用平行双闸板楔式密封结构，关闭时闸板在阀杆推力作用下贴合阀体两侧的密封面，实现双向密封，不会因为介质流向变化出现密封失效的问题；阀盖与阀体之间采用垫片加螺栓压紧密封，中法兰位置的密封结构经过受力校核，在公称压力范围内不会出现外漏问题；阀杆穿出阀盖的位置设置了填料函结构，通过压盖压紧填料实现阀杆动密封，长期使用出现微量渗漏时只需均匀拧紧填料压盖的螺栓即可补偿密封压力，不需要拆解整个阀门就能完成维护。手轮采用轮辐式结构，直径经过力矩匹配设计，操作人员不需要额外加力杆就能完成阀门的开关操作，手轮与阀杆之间通过键连接传动，不会出现打滑问题，顶部设置了锁紧螺母，避免手轮从阀杆上脱出。

　　在安装边界上，这款闸阀的整体结构长度符合法兰闸阀的标准尺寸要求，安装时不需要额外调整管路的预留间距，阀体底部没有突出的排污结构，可以直接水平安装在管路上，也可以根据现场空间做垂直安装，不过垂直安装时要注意手轮位置预留足够的操作空间，保证操作人员能够顺利转动手轮，同时阀杆升降的行程范围内不能有其他管线、结构件遮挡，避免阀门全开时阀杆顶到周边构件。阀体流道为全通径设计，内径与连接管路的内径完全一致，介质流经时不会出现缩径问题，既降低了流阻，也方便管路通球清扫作业，适合需要定期清理管线内部杂质的长输管线场景。

　　从实际使用的可靠性角度出发，这款闸阀的所有承压部件都做了壁厚强度校核，在1.6MPa公称压力的工况下，阀体、阀盖的壁厚留有足够的安全余量，不会因为水锤冲击出现壳体开裂问题；闸板密封面堆焊硬质合金层，抗冲刷、耐磨损，即使介质中带有少量固体颗粒，长期开关也不会出现密封面划伤导致的内漏问题；阀杆采用不锈钢材质加工，表面粗糙度控制在合理范围，既保证了传动的顺滑性，也避免长期使用出现锈蚀卡涩的问题。在石化厂区的循环水管线、市政供水的主干管分支节点、换热站的进出口管段，这类六英寸明杆法兰闸阀都是首选的截断阀件，相比同口径的蝶阀，它的密封可靠性更高、使用寿命更长，相比球阀，它的成本更低、适配的压力温度范围更广，完全能够满足中低压大口径管路的截断控制需求。
