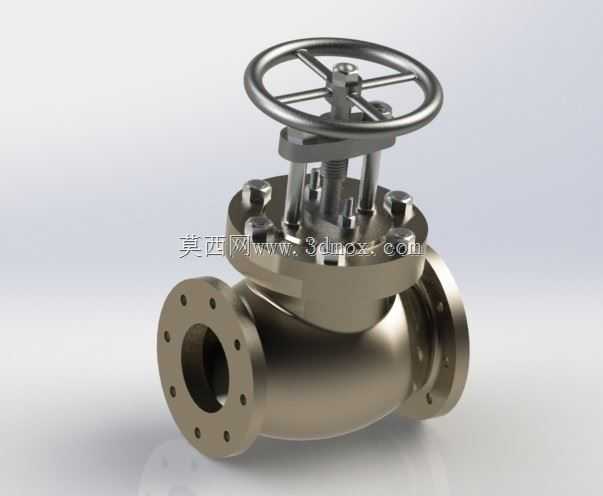

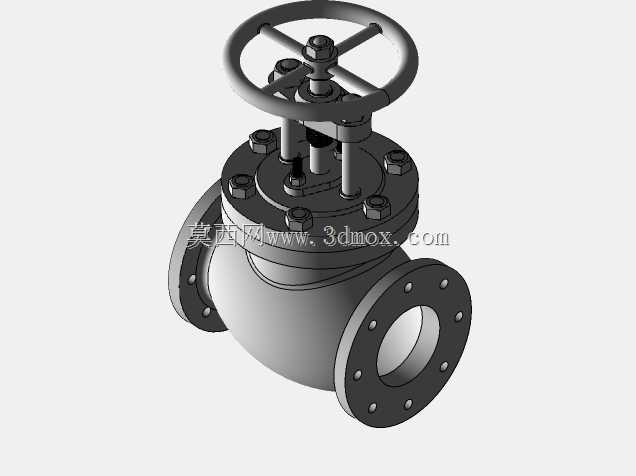

法兰连接式手动截止阀工业结构设计

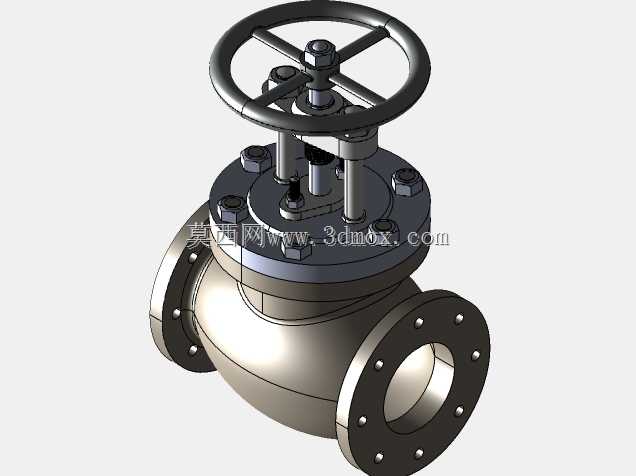

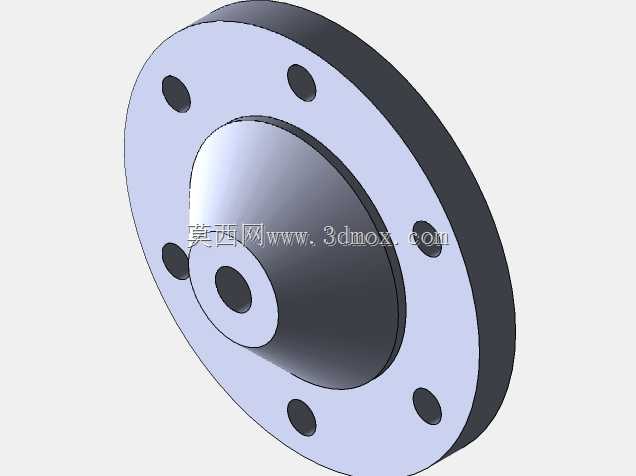

　　日常做管路系统选型或者三维建模的时候，很多新手容易把截止阀和闸阀、球阀的应用场景搞混，其实从结构逻辑上就很好区分，这次做的这款法兰连接手动截止阀，核心是靠阀瓣沿阀座中心线做升降运动来实现通断控制，和闸阀的闸板垂直升降、球阀的球体旋转启闭有本质区别，密封面的受力状态也完全不同。先从实际应用场景说，这类截止阀不像球阀适合做快速启闭的大通径工况，它的流道有S型的转向，流阻相对高一些，但密封可靠性强，调节精度比闸阀好，所以常用在需要精准调节流量、同时要求截断密封性的管路里，比如民用给排水里的制冰机进水支路、商用洗碗机的进水控制、小型工业循环水的支路管控，还有一些低压蒸汽管路的末端控制，都能看到这类结构的截止阀，尤其是对关闭后零泄漏要求高、不需要频繁全开全关的支路，选这种结构比选球阀耐用性更强，因为阀瓣和阀座的密封面是面接触，不像球阀的密封副容易被介质里的杂质划伤。再讲设计思路，做这个模型的时候首先要考虑安装边界，两端的法兰是标准的PN16压力等级法兰，法兰盘上的螺栓孔是均匀分布的，建模的时候要注意螺栓孔的中心圆直径和法兰外径、密封面凸台的尺寸匹配，不能出现安装时螺栓穿不上、法兰密封面对不齐的问题，很多新手建模的时候容易忽略法兰密封面的凸台高度，实际安装的时候这个凸台是要嵌到垫片的定位圈里的，要是尺寸做小了，垫片容易移位，做太大了又会导致法兰对接的时候间隙不均匀，密封失效。

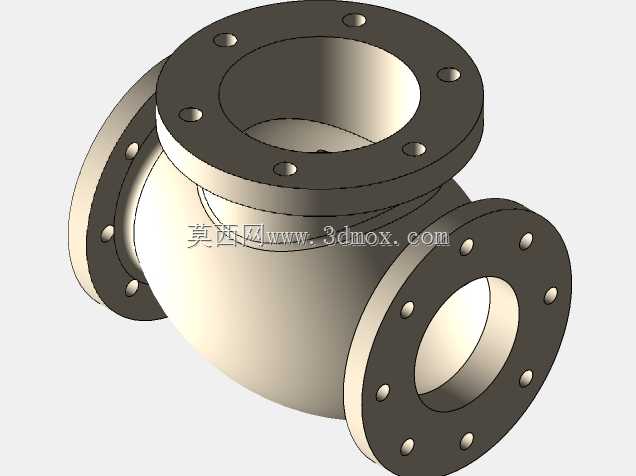

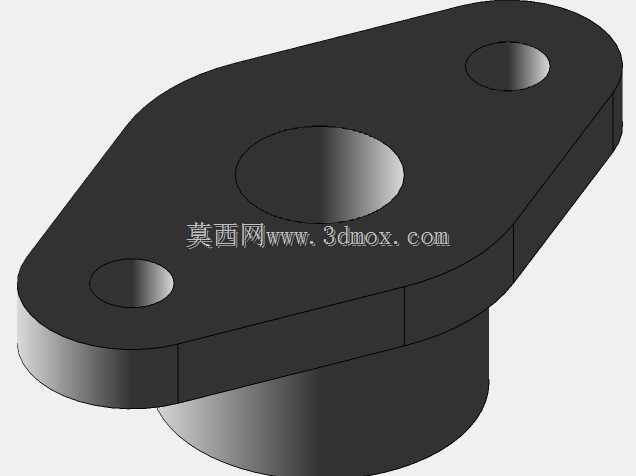

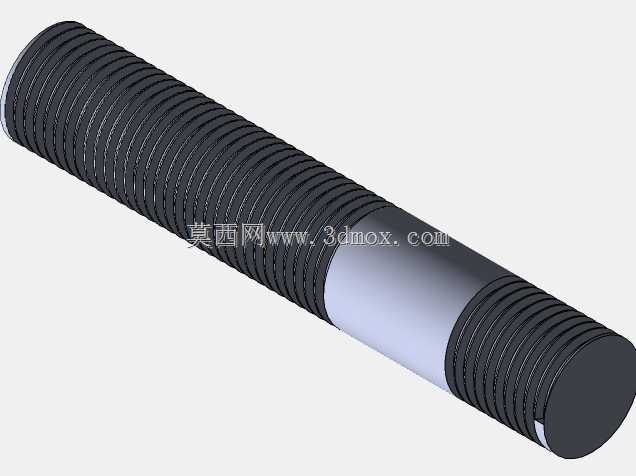

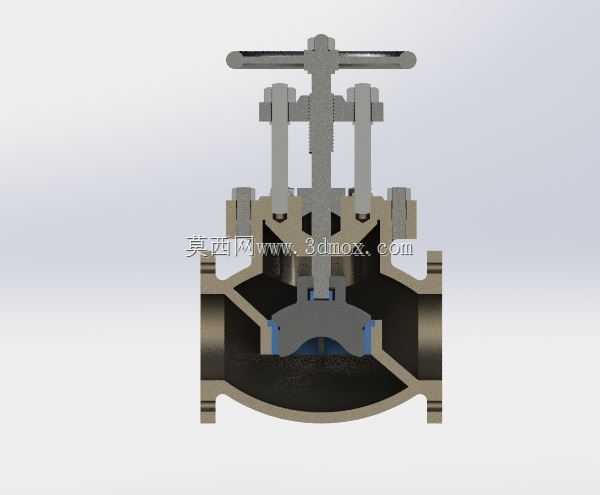

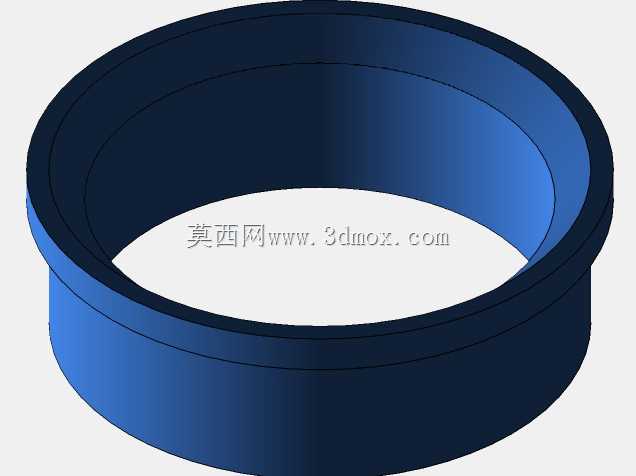

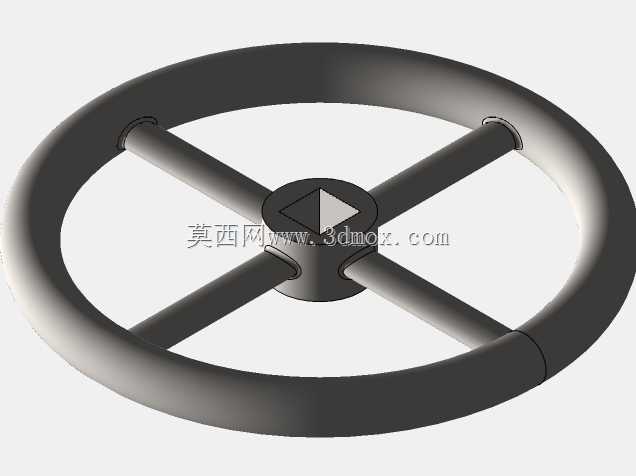

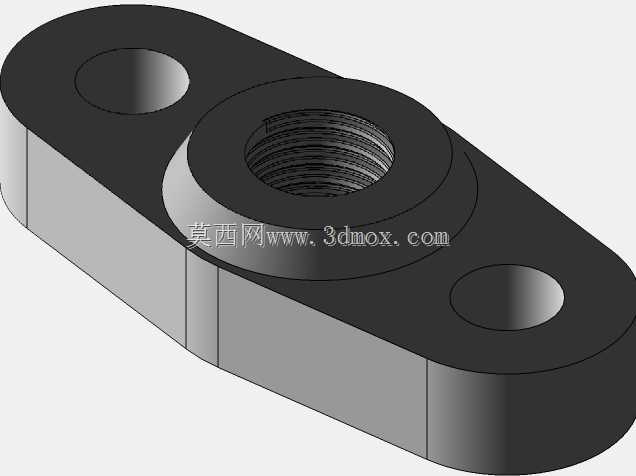

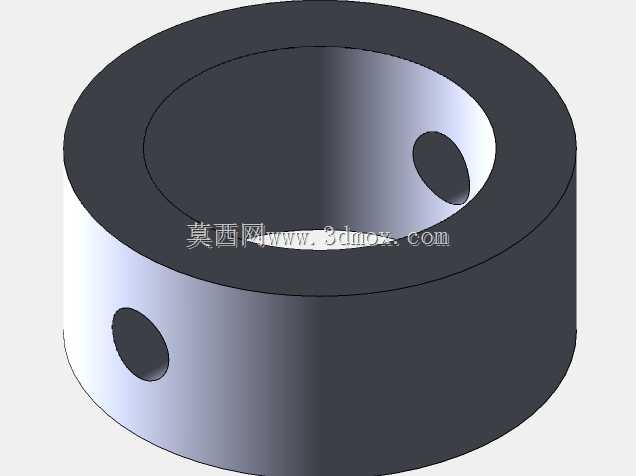

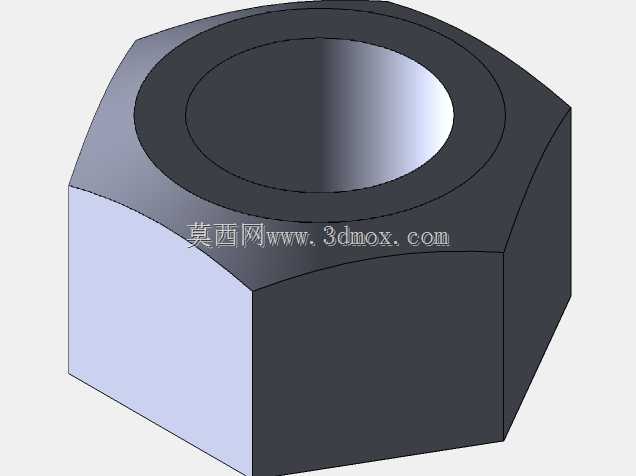

　　然后是操作部分的结构，顶部的手轮采用轮辐式结构，不是实心轮盘，一方面是减重，另一方面是操作的时候手可以卡在轮辐间隙里发力，尤其是需要较大关紧力矩的时候，轮辐式手轮比实心盘更好施力，手轮和阀杆的连接是靠方榫配合，再加顶部的锁紧螺母固定，这样手轮转动的时候不会和阀杆之间打滑，阀杆的梯形螺纹是传动的核心，建模的时候要注意螺纹的导程和阀瓣的升降行程匹配，阀杆的行程要刚好能让阀瓣完全离开阀座流道，保证全开的时候介质流通面积足够，不会出现截流，同时全关的时候阀瓣能完全压在阀座密封面上，保证密封比压达到要求。还要考虑中法兰的密封，也就是阀盖和阀体连接的部分，这里用的是螺栓均布压紧的结构，中间加缠绕式垫片，建模的时候要注意阀盖和阀体的配合止口，止口的间隙不能太大，不然安装的时候阀盖容易偏心，导致阀杆倾斜，开关的时候卡涩，阀杆穿过阀盖的部分有填料函结构，里面填装柔性石墨填料，用填料压盖压紧，防止介质从阀杆处外漏，填料压盖的压紧螺栓要做对称布置，压紧的时候可以均匀施力，避免压盖偏斜磨伤阀杆。流道部分的设计，阀体的进出口是同轴的，但内部流道从进口到阀座位置是向上抬升然后转向出口的S型结构，这种结构的好处是介质流动的时候会对阀瓣产生一个向上的推力，关阀的时候需要克服这个推力，但是开阀的时候这个推力可以辅助省力，同时流道的转弯处做了圆弧过渡，减少介质流动的紊流和阻力，避免出现局部冲蚀严重的问题。阀瓣和阀杆的连接是活动连接，不是刚性固定，这样在关阀的时候阀瓣可以自动找正阀座的密封面，不会因为阀杆的微小倾斜导致密封面单边受力磨损，这个细节很多新手建模的时候容易做成刚性连接，实际生产出来的阀门就容易出现内漏的问题。

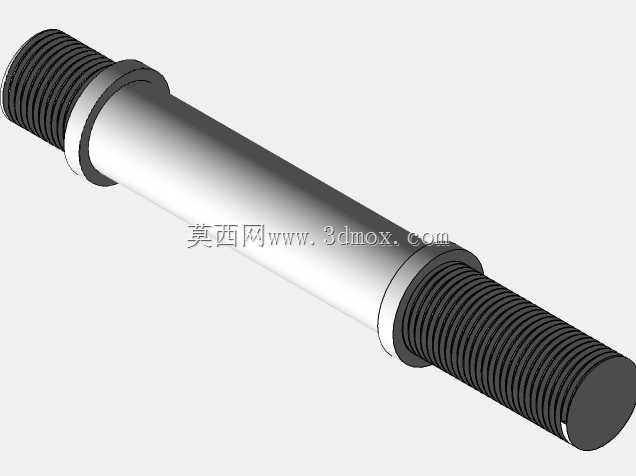

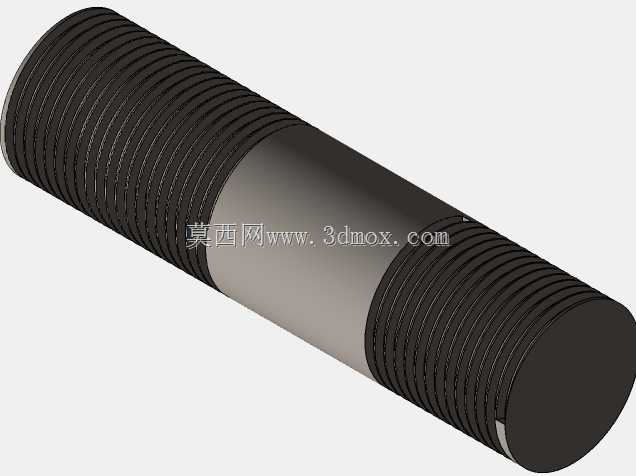

　　还有外形尺寸的控制，整个阀门的高度要考虑手轮操作的空间，手轮的最低点距离阀体中心的高度要保证手转动的时候不会碰到旁边的管路或者安装支架，阀体的结构长度也就是两端法兰密封面之间的距离，是符合管路安装的标准长度的，这样在管路维修替换的时候，可以直接拆旧装新，不需要调整管路的间距，要是结构长度做的不对，现场安装的时候就会出现法兰对不上，需要强行拉扯管路，导致管路应力集中，留下泄漏隐患。另外，阀体两端法兰的背面都做了加厚处理，因为法兰螺栓拧紧的时候，法兰根部会产生较大的弯曲应力，加厚处理可以避免法兰变形，保证密封面的平面度。

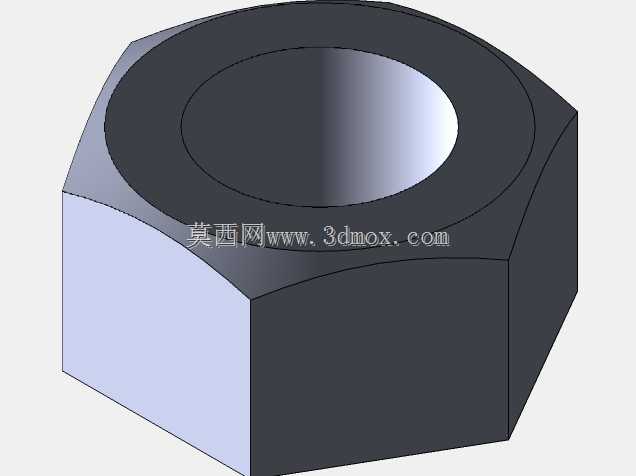

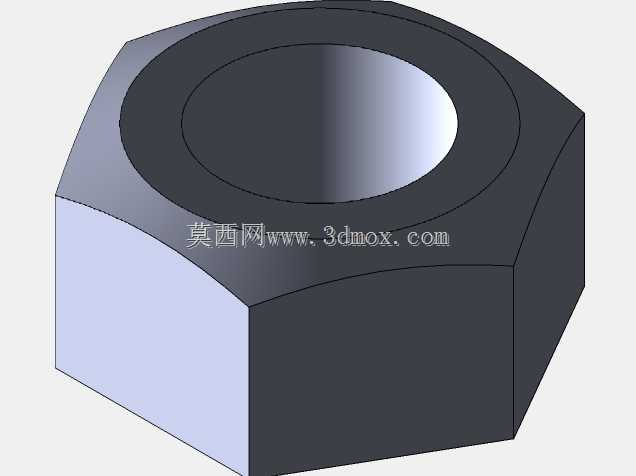

　　很多人觉得截止阀结构简单，其实里面的细节尺寸直接影响使用性能，比如阀瓣的密封面宽度，做太窄了密封比压不够容易漏，做太宽了关阀需要的力矩太大，操作费力，还容易把密封面压坏；阀杆的直径要能承受操作时候的扭矩和介质的推力，不能太细不然容易弯曲变形，导致开关卡涩；填料函的深度要足够，能装下足够层数的填料，保证密封的寿命，不然用不了多久就会出现外漏。做三维建模的时候，这些细节都要考虑到，不是照着外观画个样子就行，要符合实际的工程逻辑，每个结构都有它存在的作用，比如手轮边缘的圆角，是为了操作的时候不划手，阀体上的铸造圆角，是为了铸造的时候避免应力集中，减少铸件缺陷，螺栓头和螺母的沉台，是为了保证螺栓拧紧的时候接触面平整，不会出现螺栓偏斜。
