工业生产用重载滚筒输送线结构设计

　　在离散制造车间的物流转运环节，这类滚筒输送设备是衔接各工序工位的核心载体，常见于机加工段工件周转、装配线部件传递、仓储分拣段货料输送场景，可适配箱装件、托盘载件、规则形态工业零部件的水平输送需求，无需额外复杂抱夹或抓取机构，仅靠工件与滚筒表面的接触摩擦力即可完成物料位移，相比皮带输送更耐油污、耐金属切屑刮擦，适合机械加工、汽配制造、家电总装等生产环境的长期重载使用。

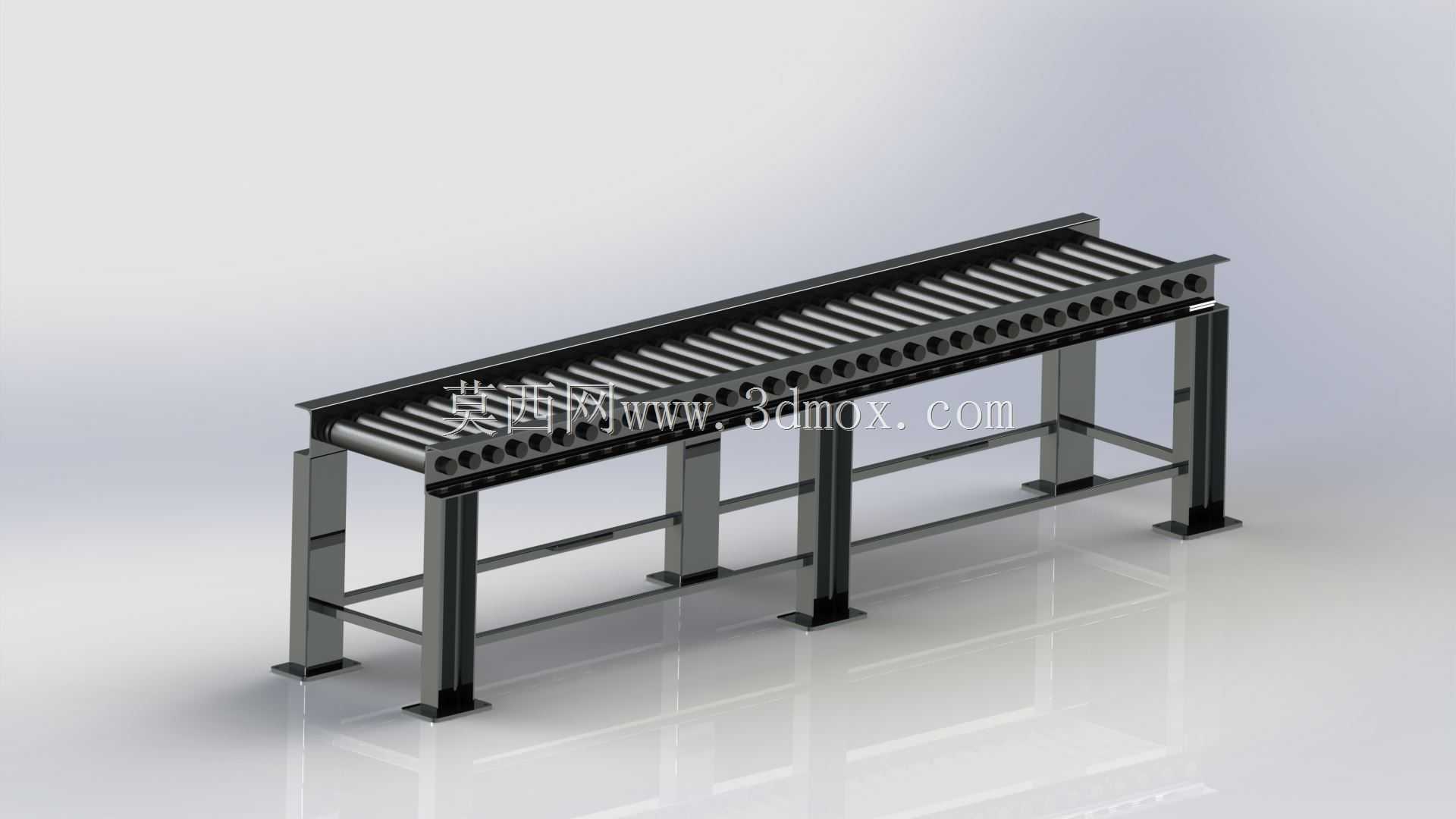

　　从结构设计逻辑来看，该设备采用分段式模块化机架设计，主体支撑腿为矩形型钢焊接结构，每段机架设置三处落地支撑脚，支撑脚底部配置可调式地脚螺栓，可在安装时根据车间地面平整度调整整体机架水平度，避免因地面倾斜导致物料输送过程中出现偏载、卡滞问题。机架两侧的纵梁采用加厚型钢折弯成型，滚筒安装孔位沿纵梁长度方向等距排布，孔位同轴度公差控制在0.2mm以内，保证每根滚筒安装后转动顺畅无卡涩，相邻滚筒的中心距根据常规输送工件的最小底面尺寸设定，确保输送过程中工件不会出现相邻滚筒间的卡陷，对于底面尺寸较小的工件，也可通过缩小滚筒间距的改型设计适配。

　　滚筒部分采用精密轴承配合空心辊筒结构，辊筒表面可根据输送物料的摩擦需求选择光面、包胶或者镀锌处理，本次设计的光面钢制滚筒适合输送硬质金属托盘、钢制工件，摩擦系数适中且耐磨性能优异，单根滚筒的额定承载可根据输送物料总重调整壁厚，常规工况下辊筒壁厚3mm即可满足单段线体1吨以内的总承载需求。机架中部设置横向连接撑杆，既可以提升整体机架的抗扭刚度，避免长距离输送时机架出现侧向变形，也可作为电气布线、传感器安装的固定载体，若需适配自动化产线的启停、积放功能，可在对应工位的滚筒位置加装动力驱动模块、阻挡器或者光电检测元件，无需对主体机架做大规模改动。

　　安装边界方面，该类输送线的标准段长度可根据车间布局做模块化拼接，单段标准长度通常设定为2米、3米两种规格，机架整体高度可根据对接的生产设备出料口高度调整，常规作业高度设定在750mm-850mm区间，适配人工站立作业的操作高度需求，若需对接高位设备或者立体仓储出入口，也可调整支撑腿长度适配不同高度差。设备宽度方向根据输送物料的最大宽度预留100mm-150mm的安全余量，避免物料输送过程中与两侧纵梁发生剐蹭，两侧纵梁外侧预留的安装平面可加装导向护栏、扫码支架、除尘风嘴等附属配件，拓展设备的使用功能。

　　实际使用过程中，无动力版本的滚筒线可依靠人工推送或者物料自身重力完成输送，适合短距离、工位间的小件转运，动力版本则可通过链轮、多楔带或者平皮带带动所有滚筒同步转动，实现长距离的自动输送，线体运行速度可根据生产节拍调整在0.2m/s-0.5m/s区间，过快的运行速度会导致物料在启停阶段出现惯性滑移，过慢则会影响整体物流周转效率。设计时还需考虑日常维护的便捷性，滚筒两端的轴承座采用快拆式结构，当某根滚筒出现磨损或者卡滞时，无需拆解整体机架即可单独更换故障滚筒，减少设备停机维护的时间成本，支撑腿与纵梁的连接采用螺栓紧固结构，运输过程中可拆解为扁平部件打包，降低运输成本，到达安装现场后可快速组装调试，无需复杂的焊接作业。

　　在不同行业的适配场景中，该结构可做针对性改型，比如冷链仓储场景中可选用不锈钢材质的辊筒与机架，适配低温高湿的使用环境，避免锈蚀问题；重型工件输送场景可加大辊筒直径、增加支撑腿数量，提升整体承载能力；电子制造车间的输送场景可在辊筒间加装防静电胶皮，避免静电对电子元器件造成损伤。整体结构没有冗余的复杂构件，所有受力部件均经过载荷校核，纵梁的抗弯强度、支撑腿的压杆稳定性、滚筒的挠度变形量都在设计阶段做了仿真验证，确保满负载运行时结构变形量在允许范围内，不会出现永久性变形或者焊缝开裂问题，保障长期连续运行的结构可靠性。
