Z型50英寸落差12英寸宽斜槽输送滑道

　　做车间零散物料转运、工位间工件流转的方案时，很多场景下不需要额外配置动力输送单元，靠重力实现工件自溜的斜槽滑道，反而能在控制成本、降低运维复杂度的同时，满足节拍要求。这次建模的这款Z型斜置输送滑道，就是针对中小型机加工车间、装配线旁的工件转序需求设计的，适配的是上下工位存在固定高度差、水平方向有一定避让需求的布局场景，比如上层装配工位完成组装的小型零部件，需要靠自重滑送到下层的包装工位，或是机加工设备出料端的工件，需要绕过设备旁的管线、操作空间，滑送到集料箱位置，这类场景下动力皮带、辊道反而会占用额外的电气布线空间，后期维护还要考虑皮带磨损、辊道卡滞的问题，重力滑道完全规避了这些痛点。

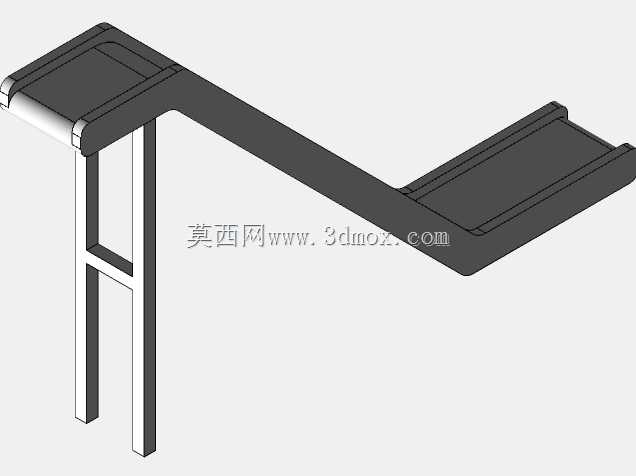

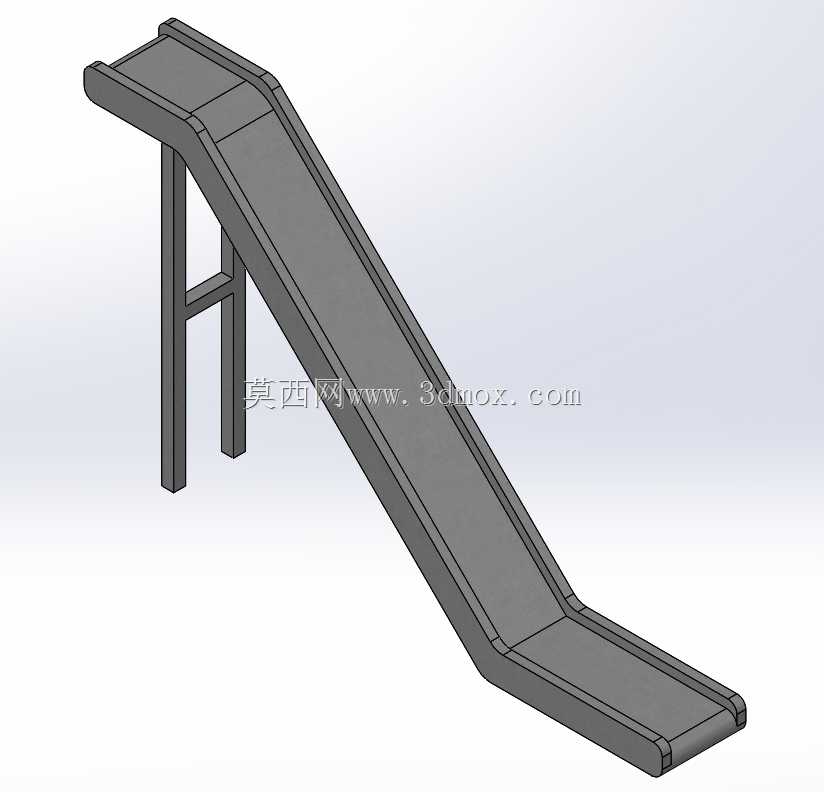

　　从结构设计逻辑来看，这款滑道采用Z型的布局，不是直上直下的斜槽，主要是考虑到安装边界的限制：直斜槽如果要实现50英寸的跌落高度，水平投影长度会直接占用工位旁的通行空间，而Z型的转折结构可以在保证下滑坡度合理的前提下，调整水平段的延伸方向，避让现场的立柱、设备操作位、管线桥架，安装时不需要对现有工位布局做大规模改动。整体槽体宽度设为12英寸，这个尺寸是经过适配的，既可以满足常见的小型机加工件、装配组件的通行需求，不会因为槽宽过窄导致工件卡滞，也不会因为槽宽过大浪费材料、占用多余的安装空间，槽体两侧的挡边高度做了适配，保证工件在下滑过程中不会从侧边脱出，尤其是带一定棱角的冲压件、机加工件，下滑时如果姿态偏斜，挡边可以起到导向纠偏的作用。

　　支撑结构采用的是单立柱加斜撑的设计，没有做满铺的框架支撑，主要是考虑到现场安装时的地面固定需求，单立柱的占地面积小，只需要在地面打四个膨胀螺栓就可以完成固定，斜撑直接连接立柱中部和槽体的转折位置，把槽体满载时的载荷直接传递到立柱和地面，避免槽体因为长期受工件冲击出现焊缝开裂、变形的问题。槽体的下滑坡度是经过反复校核的，既不会因为坡度过缓导致工件停在槽体中间，也不会因为坡度过大导致工件下滑速度过快，冲到末端时出现磕碰损伤、弹跳出槽的问题，针对不同重量、不同表面粗糙度的工件，还可以在槽体内壁粘贴不同摩擦系数的衬板，调整下滑速度，比如表面光滑的塑料件、冲压钣金件，可以贴摩擦系数稍高的橡胶衬板减速，表面粗糙的铸件、锻件，可以贴光滑的不锈钢衬板减小阻力，保证工件平稳下滑。

　　在实际应用场景里，这类滑道除了工位间的工件转序，还可以用在仓储区域的零散物料分拣，比如上层货架的拣选物料，通过滑道直接滑送到下层的集货位，不需要拣货人员上下攀爬，提升拣选效率；也可以用在废料收集场景，机床旁的切屑、边角料通过滑道直接滑送到废料收集车，不需要人工频繁清理工位旁的废料箱。设计时槽体的转折位置做了圆弧过渡，没有采用直角弯折，避免工件在转折位置因为撞击出现卡滞，同时圆弧过渡也能减小工件对槽体的冲击，延长槽体的使用寿命，槽体的末端做了微翘的缓冲段，工件滑到末端时速度会自然降低，方便操作人员取件，或是直接滑入集料容器时不会因为冲击力过大弹出。

　　安装尺寸方面，这款滑道的总跌落高度固定为50英寸，适配的是常规工业厂房内上下两层操作平台、或是高低工位之间的标准高度差，如果现场的高度差有偏差，也可以通过调整立柱底部的调节脚杯，小范围调整整体高度，适配±2英寸范围内的高度差，不需要对槽体本身做切割修改。槽体的所有连接位置都采用螺栓连接，没有满焊的不可拆结构，运输时可以拆成槽体分段、立柱、斜撑几个部分，到现场后只需要用普通扳手就可以完成组装，不需要焊接设备，后期如果需要调整布局，也可以快速拆解移位，不会因为焊接结构导致无法二次利用。槽体的材质默认采用普通碳钢焊接成型，表面做喷塑处理，耐磨防锈，如果是有食品、医药行业的输送需求，也可以更换为304不锈钢材质，满足洁净度要求。

　　从建模的细节来看，所有的板材厚度、型材规格都按照实际承载需求选取，槽体的侧板采用3mm厚的钢板，底板采用4mm厚的钢板，保证工件长期冲击下不会出现凹陷变形，支撑立柱采用5050的方管，斜撑采用4040的方管，整体结构的刚性足够，满载情况下槽体的最大变形量不超过1mm，不会因为变形导致工件卡滞。槽体的安装孔位都做了预留，现场安装时不需要额外打孔，只需要按照孔位固定螺栓即可，降低现场安装的工作量。
