六角头带肩调节螺栓组合结构设计

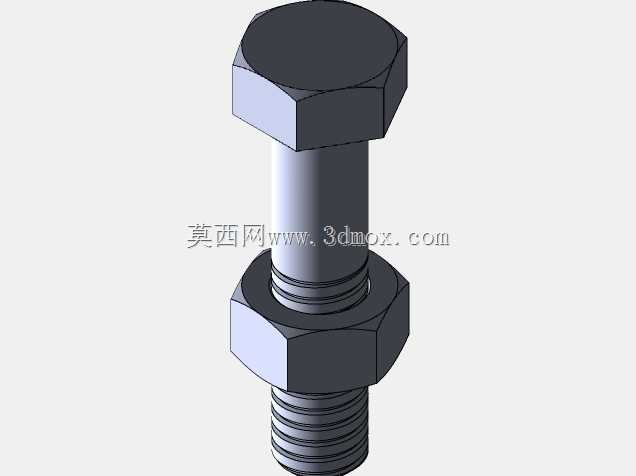

　　在各类工业装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款带肩六角头螺栓搭配锁紧螺母的组合结构，主要面向需要精准调节连接间隙、控制预紧行程的装配工况。从实际应用场景来看，这类结构常出现在阀门阀杆行程限位、工装夹具定位调节、小型设备安装支脚调平、自动化线体挡块位置调整等场景，相比普通全螺纹螺栓，其光杆段的设计能够在穿装对应安装孔时提供更稳定的径向定位，避免螺纹段与安装孔壁长期摩擦造成的螺纹磨损、连接松旷问题。

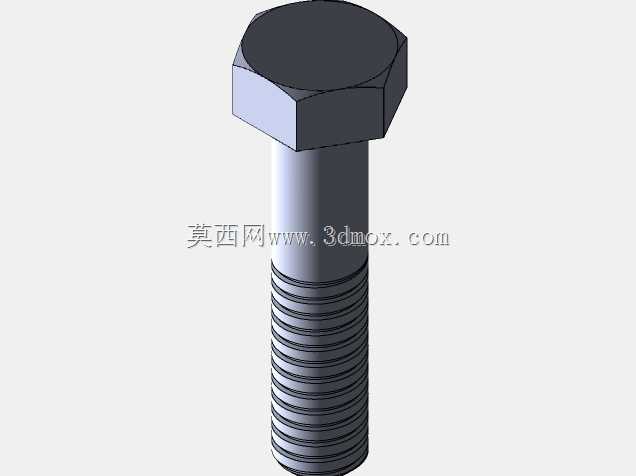

　　从功能特性上看，该结构将六角螺栓的头部设计为标准外六角扳拧结构，适配常规开口扳手、套筒工具的拧紧作业，光杆段靠近螺纹侧设置的轴肩结构，一方面能够在螺栓穿入安装孔后起到轴向限位作用，控制螺栓的拧入深度，避免过度拧入造成被连接件表面压溃，另一方面轴肩的端面可以作为锁紧螺母的贴合基准面，当螺母拧至与轴肩端面贴合时，能够形成更稳定的锁紧摩擦力，相比普通螺栓与螺母的螺纹啮合锁紧，额外增加的端面摩擦副能够大幅提升防松性能，在存在小幅振动的设备运行场景下，能够有效降低螺母自行回松的概率。螺栓末端的螺纹段采用标准公制粗牙螺纹设计，牙型角60度，具备良好的通用性，配套的六角薄型螺母可以在螺纹段上任意位置旋停，配合轴肩实现对被连接件夹紧厚度的适配，或是作为行程调节的限位块使用，比如在减压阀的内部组件装配中，这类结构可以用来调节阀芯的初始开启压力，通过调整螺母在螺纹段的位置，限定弹簧的预压缩量，从而实现对输出压力的精准控制。

　　从设计思路层面拆解，这款结构在建模时优先保证了各功能段的尺寸边界清晰：螺栓头部的对边尺寸、厚度严格遵循对应螺纹规格的外六角紧固件标准，确保通用工具的适配性，不会出现扳拧空间不足、打滑的问题；光杆段的直径略小于螺纹大径，既能够保证穿装时顺利通过对应公称直径的安装通孔，又能让光杆与孔壁的配合间隙控制在合理范围，避免连接后出现过大的径向窜动；轴肩的外径大于光杆段直径，同时小于螺栓头部的对边尺寸，既保证足够的承压面积分散轴向压紧力，又不会因为轴肩尺寸过大造成相邻装配部件的干涉；螺纹段的长度根据常见调节行程需求设计，预留足够的螺母调节余量，同时末端做了倒角处理，方便螺母顺利旋入，也避免螺纹起始端的毛刺划伤安装人员或装配面。

　　在安装边界方面，使用该结构时需要注意，被连接件的安装通孔直径应略大于光杆段直径0.1-0.2mm，保证螺栓能够顺利穿入，同时通孔的沉孔或贴合面需要保证与螺栓轴线垂直，避免轴肩贴合时出现偏斜，造成局部应力集中；配套螺母拧紧时的扭矩需要匹配螺纹规格的力学性能等级，不能过度拧紧造成螺纹滑牙或是轴肩压溃被连接件表面；如果用于需要频繁调节位置的场景，可以在螺母与轴肩之间增加平垫圈或是防松垫圈，进一步提升反复调节后的锁紧可靠性。另外在装配空间预留上，需要在螺栓头部的外侧预留足够的扳手操作空间，对应六角头的对边尺寸预留至少1.5倍扳手厚度的操作间隙，避免出现工具无法卡入、无法施加拧紧力矩的问题；螺纹段的伸出长度需要根据实际调节的最大行程预留至少2-3个螺距的余量，避免螺母调节到极限位置时出现脱扣的风险。

　　这类组合紧固件相比普通螺栓螺母的优势在于集成了定位、限位、调节、锁紧多重功能，不需要额外加装轴套、限位挡圈等附件，能够减少装配时的零件数量，降低装配复杂度，在小空间的装配场景下优势尤为明显。比如在小型仪器仪表的内部结构装配中，安装空间往往十分紧凑，使用这类集成结构可以减少零散零件的数量，降低装配过程中零件掉落、错装的概率，同时轴肩的自带限位功能也能减少装配时的尺寸测量步骤，提升装配效率。建模过程中对螺纹段的收尾、头部与光杆段的过渡圆角都做了细节处理，过渡位置的圆角能够有效降低应力集中系数，提升螺栓在承受交变载荷时的疲劳强度，避免在头部与杆部的交接位置出现断裂失效，这一点对于承受振动载荷的连接场景十分重要，很多普通螺栓的失效都出现在头部与杆部的直角过渡位置，合理的圆角设计能够大幅提升结构的使用寿命。
