英制全螺纹杆端活节连接螺栓结构

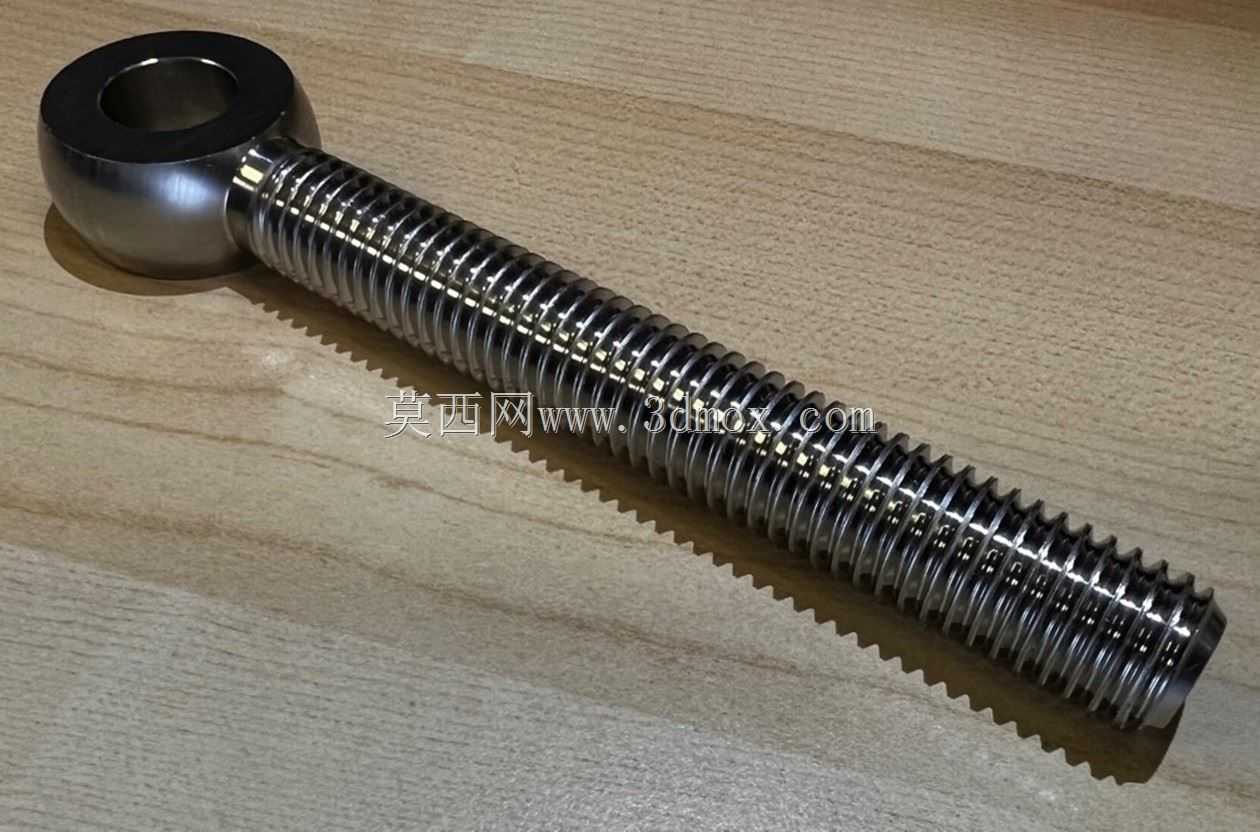

　　在起重吊装索具配套、阀门操作连杆机构、仪器仪表调节拉杆、工程机械铰接点位的连接场景中，这类带环首的全螺纹杆端螺栓是应用频次极高的铰接类紧固件，区别于常规外六角螺栓仅能提供刚性压紧连接的特性，它头部的一体成型通孔结构可以直接穿装销轴，实现被连接件之间一定角度范围内的摆动补偿，抵消设备运行过程中产生的装配误差、振动位移与角度偏差，避免连杆机构出现卡滞、附加应力集中导致的连接件断裂问题。这款杆端螺栓采用17-4PH沉淀硬化不锈钢材质加工，该材料兼具高强度与优秀的耐腐蚀性能，经过固溶时效处理后可以达到较高的抗拉强度与疲劳强度，能够适应户外潮湿环境、轻度腐蚀工况下的长期使用，不会像普通碳钢螺栓那样轻易出现锈死、强度不足断裂的问题，也比普通304不锈钢螺栓的承载能力高出近一倍，适合中等载荷的铰接连接场景。

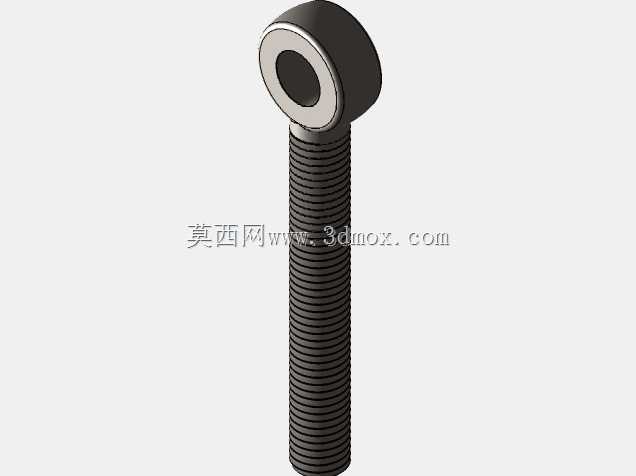

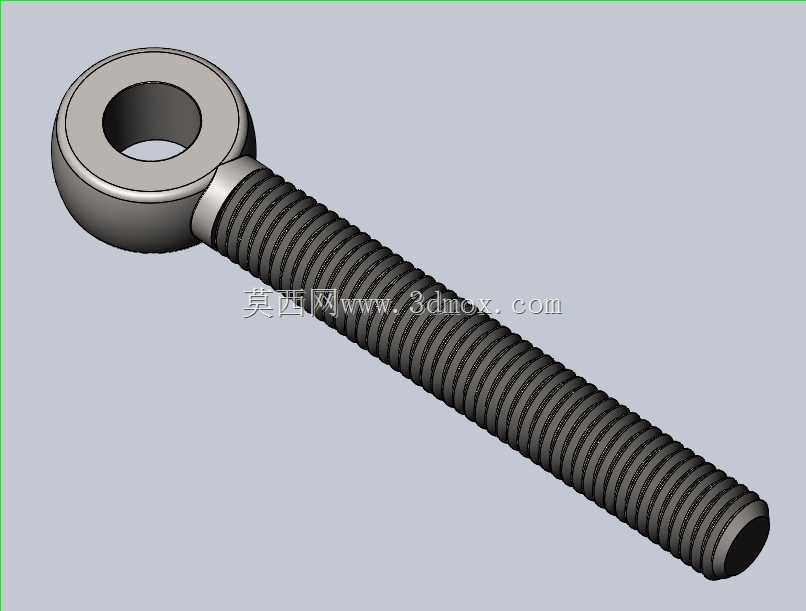

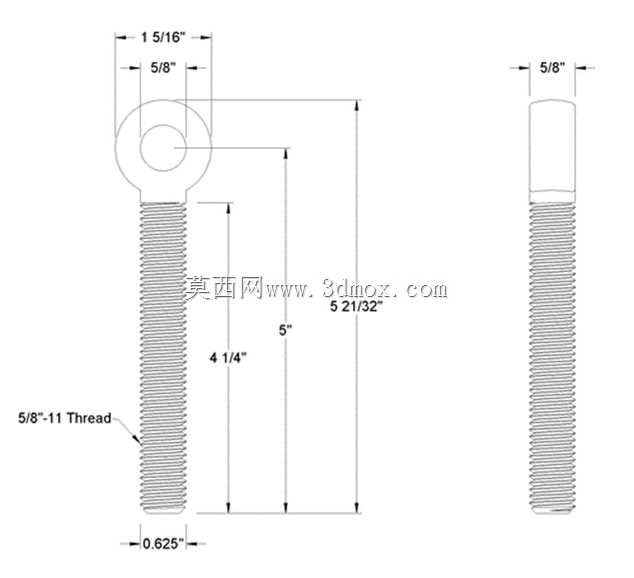

　　从结构设计来看，螺栓头部采用锻造成型后机加工的工艺制作，环首部分与杆部螺纹为一体结构，不存在焊接拼接的应力薄弱点，环首内孔与外圆做了同轴度管控，穿装销轴后不会出现偏载磨损；杆部采用全螺纹设计，螺纹规格为5/8-11英制统一螺纹，螺纹末端到环首通孔轴线的中心距为5英寸，这个长度尺寸可以适配多数常规厚度的连接耳板、调节锁紧螺母的安装需求，安装时不需要额外加工光杆段，直接通过两个锁紧螺母就可以精确调节连杆的有效工作长度，在阀门阀杆的行程调节、吊装索具的长度微调场景中，这种全螺纹结构的调节灵活性远高于部分螺纹的杆端螺栓。

　　环首的通孔直径为5/8英寸，孔壁厚度达到5/8英寸，足够的壁厚可以保证销轴穿装后，孔壁的挤压强度满足额定载荷要求，不会在长期交变载荷下出现孔壁变形、豁裂的问题；螺纹段的有效螺纹长度为4-1/4英寸，预留了足够的螺母锁紧行程，即使搭配加厚的锁紧螺母、防松垫片，也能保证足够的螺纹啮合扣数，避免螺纹滑牙失效。在实际安装使用过程中，需要注意环首的承载方向必须与通孔轴线垂直，禁止侧向斜拉承载，否则会在环首与杆部的过渡圆角处产生极大的附加弯曲应力，大幅降低螺栓的实际承载能力，过渡位置设计的R圆弧就是为了降低应力集中系数，安装时要保证该位置没有磕碰损伤，否则疲劳裂纹会优先从损伤位置萌生。

　　这类螺栓常配套同规格的开槽螺母、开口销使用，在振动较大的设备上可以实现可靠的防松效果，不需要额外涂抹螺纹胶，后期维护拆卸也更加方便；在阀门的减压阀连杆机构中，它主要用来连接阀瓣驱动杆与调节执行机构，将执行机构的直线推力传递到阀瓣上，同时补偿执行机构与阀杆之间的微小同轴度误差，避免阀杆出现偏磨导致的密封面泄漏问题；在小型起重设备的索具连接中，它可以作为末端的铰接吊点，搭配卸扣使用，允许吊索在起吊过程中随重物重心自动调整角度，减少吊索的附加弯曲应力。建模过程中需要重点管控几个关键尺寸的公差：环首内孔的尺寸公差、内孔与螺纹杆部的位置度公差、螺纹的中径公差，以及环首与杆部过渡处的圆角尺寸，这些参数直接影响零件的实际装配性能与承载能力，如果内孔与杆部的位置度超差，安装后会导致连杆出现别劲现象，大幅增加机构的运行阻力，甚至会在运行过程中出现螺栓断裂的安全隐患。
