平开式合页铰链结构三维设计

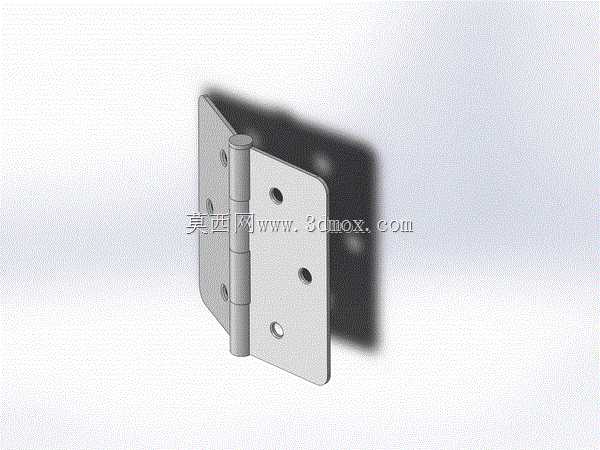

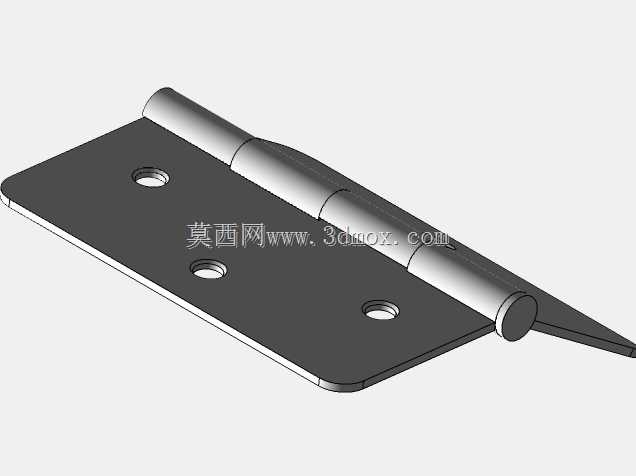

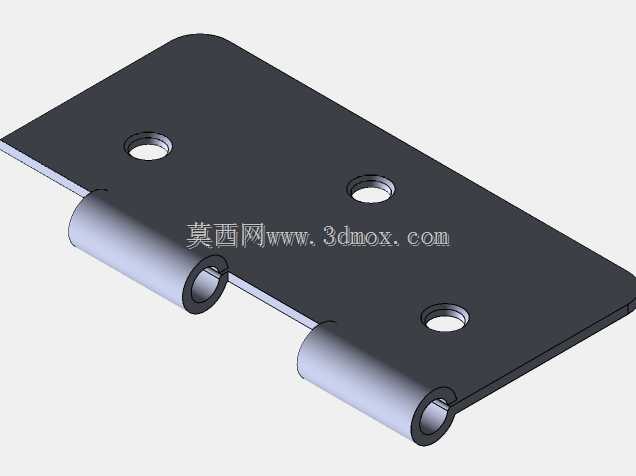

　　日常接触的各类箱柜、门体、设备检修舱门的开合动作，都离不开铰接结构的支撑，这款平开式铰链就是最常见的铰接承载部件，在民用家具、工业机柜、小型设备防护门场景中应用极广。从结构设计来看，这款铰链采用双页片配中心销轴的经典结构，两个页片分别对应固定侧与活动侧的安装面，页片上预先加工了沉头安装孔，安装时螺丝可完全沉入孔内，不会突出页片表面剐蹭门体或门框，保证开合过程中页片与安装面完全贴合，没有凸起干涉。中心销轴作为整个铰链的旋转核心，采用过盈配合压入固定侧页片的轴套中，活动侧页片的轴套与销轴为间隙配合，保证旋转时的顺滑度，同时轴套两端做了翻边收口处理，避免销轴在长期开合震动中从轴套内窜出脱落，提升长期使用的结构可靠性。

　　在实际选型应用中，首先要确认安装边界的尺寸匹配度，这款铰链的两个页片展开后为平整矩形结构，闭合时两个页片完全贴合，厚度均匀，安装前需要在门体与门框的对应位置预留与页片尺寸匹配的沉台，若为表面安装则需确认页片边缘与门体边缘的距离，保证开合过程中页片不会与门框侧边发生磕碰。页片上的安装孔位间距经过标准化设计，适配市面常规的沉头木螺丝、机丝螺丝规格，不需要额外定制非标紧固件，现场安装时可直接选用标准件完成固定。

　　从功能特性来说，这款铰链为无阻尼基础款结构，依靠销轴与轴套的配合实现0-180度范围内的自由旋转，没有额外的缓冲、定位结构，适合对开合角度无特殊限位要求、需要手动控制开合幅度的场景，比如普通木质柜门、设备钣金检修门、小型配电箱门等。设计时对页片的折弯圆角做了优化，轴套与页片衔接处采用大圆角过渡，避免应力集中导致页片在长期承重下从轴套根部断裂，同时页片边缘做了倒角处理，没有尖锐毛刺，安装和使用过程中不会划伤操作人员。

　　建模过程中，首先确定中心销轴的直径与长度，以此为基准推导两个页片的轴套内径、外径尺寸，再根据承重需求确定页片的厚度与长宽尺寸，安装孔的位置需要距离页片边缘留出足够的安全距离，避免安装时螺丝距离板材边缘过近导致板材开裂。装配时需要注意活动侧页片与固定侧页片的同轴度，保证三个轴套的中心孔完全对齐，销轴压入后不能出现卡滞、偏斜的情况，旋转测试时要保证全程顺滑，没有局部卡顿或松动旷量。针对不同的使用场景，页片的表面处理可做对应调整，比如潮湿环境下使用可做镀锌或不锈钢材质选型，外露装饰场景可做抛光或喷塑处理，匹配整体外观风格。在设备检修门的应用中，这类铰链还可搭配快拆销轴结构，实现门体的快速拆卸，不需要完全拧下所有安装螺丝就能取下门体，方便设备内部的检修维护。建模时对轴套的配合间隙做了合理预留，既保证旋转顺滑，又不会因为间隙过大导致门体安装后出现下垂、旷量过大的问题，页片的平面度也做了公差要求，保证安装后与安装面完全贴合，不会出现翘曲导致的受力不均。
