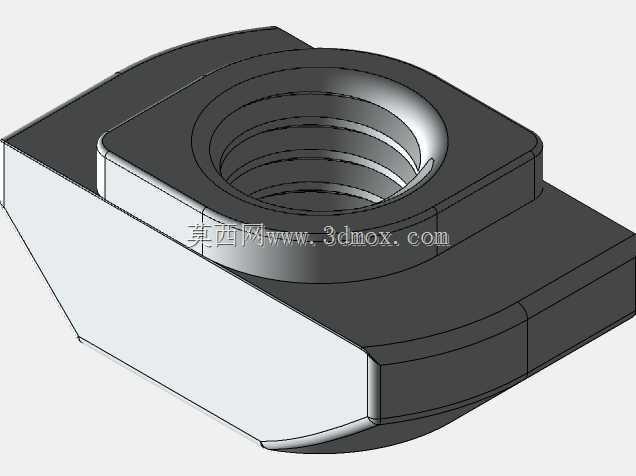

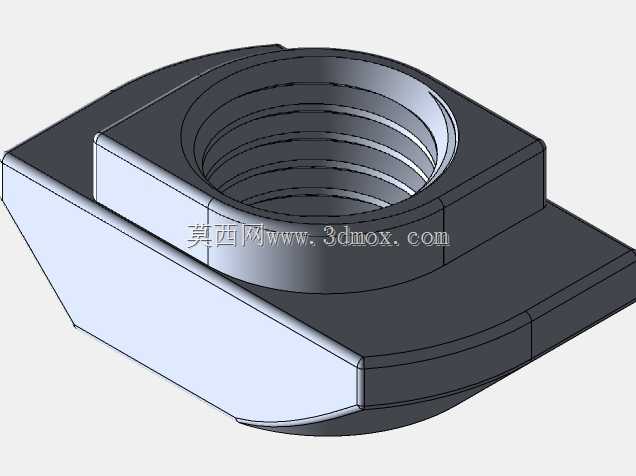

M4M5规格T型槽用紧固螺母结构

　　在工业铝型材框架搭建、自动化设备机架装配、流水线治具定位这类场景里，T型螺母是不用提前在型材槽内预置、可从槽口任意位置滑入完成锁紧的核心连接件，这次的M4、M5规格T型螺母，就是专门适配欧标或国标对应槽宽的铝型材槽道设计的，日常做小型设备护罩、传感器安装支架、桌面级工装台架的时候，这两个规格的使用频次远高于大尺寸型号。从结构设计逻辑来看，这款螺母的外形没有做多余的装饰性倒角，底部的斜切导向面是核心设计点——当螺母从铝型材槽口放入后，顺着槽道滑动到安装位置时，斜切面能和槽道内部的限位斜面形成自导向，拧紧紧固件的时候螺母不会在槽内打转，能直接卡紧在槽道的内壁上，不需要额外伸手到型材内部扶稳螺母，这一点在长型材框架装配、封闭腔体内侧锁紧的场景下，能省掉至少三分之一的装配辅助时间。

　　螺母的主体外形做了方形切边处理，不是完全的矩形结构，两侧的直边刚好和铝型材槽道的两侧平行边形成间隙配合，滑动的时候不会出现卡滞、偏斜的情况，顶部的螺纹孔做了全牙设计，螺纹有效深度足够覆盖M4、M5螺栓的标准旋合长度，哪怕是连接两层叠加的安装板，也能保证足够的螺纹啮合圈数，不会出现滑牙、锁紧力不足的问题。从安装边界来看，这款螺母的整体厚度控制在刚好能完全沉入铝型材槽道内部的尺寸，安装完成后螺母顶面不会高出型材表面，不会影响后续在型材表面安装平板、封板或者其他外挂配件，螺母的头部宽度比槽道的收口宽度略大，拧紧的时候不会从槽口脱出，哪怕是承受一定的侧向拉扯力，也能保持稳定的锁紧状态。

　　实际使用的时候，很多新手做铝型材装配容易犯的错误是先把螺母全部塞进槽道再逐一对位，其实这款螺母的导向结构允许在安装点位确定后，直接从就近的槽口放入滑到指定位置，不需要提前排布所有螺母，后期调整安装位置的时候，只需要松开螺栓就能把螺母滑到新的点位，不用拆解整段框架，这对于设备调试阶段频繁调整安装位置的场景来说，适配性非常强。另外这款螺母的受力面做了平整处理，和型材槽道内部的贴合面没有凸起或者凹陷，锁紧的时候压力能均匀分布在槽道的接触面上，不会因为局部应力集中把铝型材的槽口压变形，哪怕是反复拆装十几次，槽道和螺母的接触位置也不会出现明显的压痕，能满足设备多次迭代改装的使用需求。

　　在做小型自动化设备的走线架安装、光电开关支架固定、小型气缸的安装座锁紧这类工况下，M4规格的螺母搭配对应螺栓能满足轻载零件的固定需求，M5规格则可以用来固定受力稍大的导轨挡块、型材对接角件等部件，两个规格搭配使用基本能覆盖桌面级小型设备、教学实验台架、轻型工作台的全部铝型材连接需求。设计的时候特意没有做表面滚花或者额外的防滑齿，是因为铝型材本身硬度不高，防滑齿在反复锁紧的时候会咬坏型材槽道的阳极氧化层，时间长了容易出现锁紧松动的问题，平整的接触面虽然在初拧的时候需要稍微扶一下螺栓，但长期使用的可靠性更高，也不会破坏型材的表面防护层。螺母的边角做了极小的钝化处理，没有锋利的锐边，装配的时候不会划伤工人的手套或者手指，批量装配的时候能减少不必要的工伤风险，滑动的时候也不会刮花铝型材槽道的内壁，保证槽道内部的平整性，后续调整螺母位置的时候依旧能保持顺畅的滑动手感。
