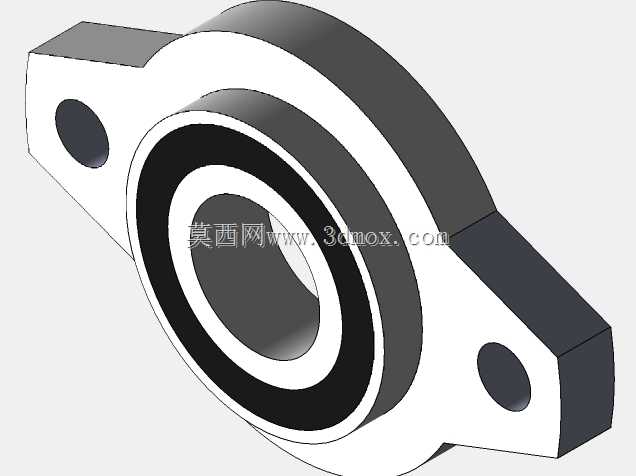

菱形法兰带座外球面轴承支撑结构

　　做传动结构设计的工程师大多有体会，轻载工况的轴系支撑选型，往往不需要厚重的整体铸造轴承箱，这类菱形法兰式带座轴承支撑件，就是为中小载荷、安装空间受限的场景量身做的结构。从实际落地的场景看，食品输送线的从动辊支撑、小型包装设备的导辊安装位、轻工机械的短跨距传动轴支撑、甚至小型风机的叶轮轴固定端，都能见到这类结构的身影——它不需要在安装面做沉台或者镗孔定位，只要把两个安装孔对准预设的螺栓位，拧紧就能完成轴系的径向支撑，装配效率比分体式轴承加轴承座的组合高不少。

　　从功能特性上拆解，这个结构把外球面球轴承的外圈和冲压/铸造的菱形座体做了过盈配合预压，轴承本身的调心性能可以补偿安装面的小角度偏差，哪怕安装板的平面度有0.5度以内的误差，或者轴加工时的同轴度略有超差，轴承也能正常运转，不会出现卡滞、早期磨损的问题。座体两侧的安装耳做了等厚设计，安装孔是贯穿式光孔，适配普通内六角螺栓或者外六角螺栓固定，两个安装孔的中心连线穿过轴承内孔的中心，保证受力时螺栓的剪切载荷均匀，不会出现单侧受力过大导致的座体变形。

　　设计这类结构的时候，首先要敲定的是内孔的配合公差，因为轴承内圈要和传动轴做过渡配合，一般选k6公差带，既方便装配时敲入，又能保证运转时内圈和轴不会出现相对滑动跑圈。外圈和座体的配合选H7/js6的过渡配合，压装时不会因为过盈量太大撑裂座体，也不会因为间隙太大出现外圈蠕变。座体的法兰厚度要根据额定动载荷核算，比如常见的20mm内孔规格，法兰厚度做到8mm就能满足1kN左右的径向载荷需求，安装耳的宽度要比螺栓公称直径大3倍以上，避免螺栓拧紧时把安装耳压溃。轴承外圈的密封槽是和轴承本身配套的，自带的双面密封圈可以阻挡粉尘、少量飞溅的切削液或者水汽进入轴承滚道，在普通工业环境下不需要额外加装密封盖，减少了零件数量。

　　再说到安装边界的尺寸逻辑，菱形座的两个安装孔中心距是核心安装参数，选型时必须和安装板上的预设孔位完全匹配，不能靠现场扩孔凑位置，不然会导致轴承内孔和轴的同轴度偏差过大。座体的最大外圆直径要留出至少5mm的周边间隙，避免和周边的管线、机架型材产生干涉；轴承内孔的端面要比座体安装面高出2-3mm，方便轴上的轴肩或者锁紧套顶紧内圈，不会出现轴轴向窜动的问题。安装螺栓的长度要算好，穿透安装板和座体安装耳之后，露出螺母的长度控制在2-3个牙距，太长容易刮到周边的运动部件，太短则咬合力不足容易松脱，有振动的工况下还要加弹垫或者螺纹胶防松。

　　很多新手工程师做设计时容易忽略这类支撑件的载荷方向，菱形座的两个安装耳连线方向，要尽量和轴系的主要径向载荷方向呈垂直布置，让两个螺栓均匀承受剪切力，如果载荷方向顺着安装耳连线，会导致单侧螺栓受力翻倍，长时间运转容易出现螺栓断裂或者座体开裂的问题。另外这类支撑件不适合承受大的轴向载荷，要是轴系有轴向力，要在轴端加装轴向定位挡圈，或者选用带锁紧套的轴承型号，不能靠座体本身承受轴向力，不然会导致轴承早期失效。从建模的角度看，做这个结构的三维模型时，要把轴承的滚道、钢球、密封圈的细节做简化处理，毕竟整机装配时不需要出轴承的零件加工图，只要把座体的安装尺寸、内孔尺寸、安装孔位做准确，就能满足装配干涉检查、工程图标注的需求，不需要把所有内部细节都做出来，不然会占用过多的装配文件内存，打开大装配体时容易卡顿。
