三轴低平板重型运输半挂车结构设计

　　本次呈现的三轴低平板半挂车结构，主要面向大件重型设备的中长途公路运输场景，在工程机械转运、重型工业设备移位、大型钢结构件运输领域应用广泛，这类挂车也是目前国内干线大件物流领域保有量较高的承载装备。从实际使用场景出发，这类低平板挂车的货台高度被刻意压低，相比普通栏板半挂车，货台离地高度降低近40%，能够满足高度超限的重型设备运输需求，比如常见的20吨级挖掘机、履带式起重机主机、大型冲压机床床身等设备，装车后整体高度可控制在公路限高要求范围内，避免因超高产生的通行限制。

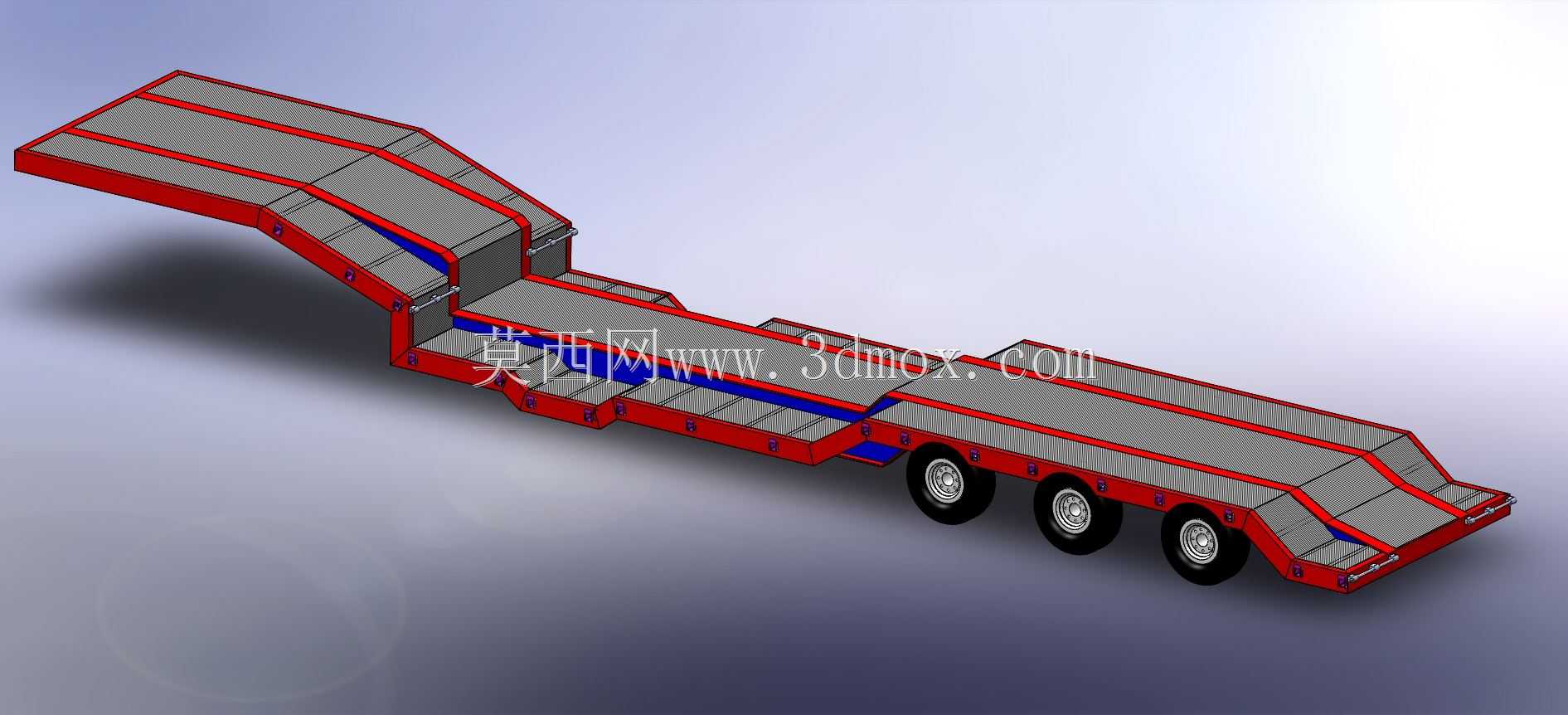

　　从功能特性来看，该结构采用三轴等距布置的承载桥设计，单桥额定承载13吨，三轴组合可满足总质量40吨级的重载运输需求，悬架采用重载型钢板弹簧结构，搭配多片簧组缓冲路面冲击，适配非铺装路面的工地进出场景。挂车两端设置了可折叠式爬梯结构，爬梯表面做了防滑格栅处理，履带式设备或轮式工程车辆可直接通过爬梯自行开上货台，无需额外调用起重设备辅助装车，大幅降低装车环节的设备投入与时间成本。货台主体采用分段式阶梯结构，前端鹅颈部分用于连接牵引车鞍座，中部主货台为全平承载面，表面铺设防滑花纹钢板，两侧设置嵌入式绑带挂点，每间隔600mm布置一个D型挂环，可满足不同尺寸设备的捆绑固定需求，避免运输过程中货物移位。

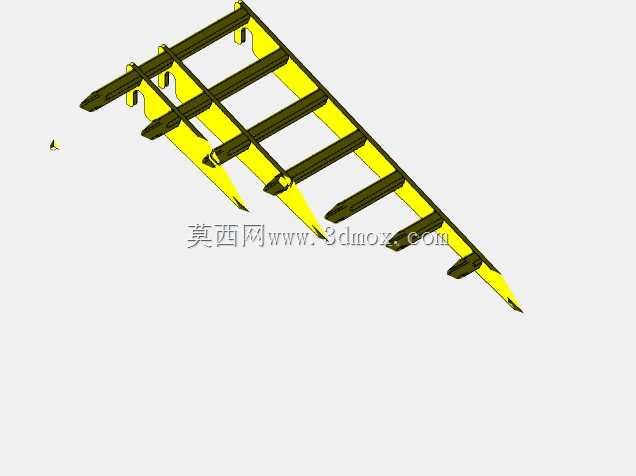

　　设计思路上，整个车架主体采用纵梁贯通式结构，两根主纵梁为变截面工字钢结构，腹板厚度12mm，上下翼缘板厚度16mm，在爬梯铰接位置、车桥安装位置均做了加强筋补强，避免重载工况下应力集中导致的车架开裂。爬梯部分采用双段铰接设计，行驶状态下爬梯可向上翻折固定在挂车尾部，减少行驶过程中的风阻与通行宽度，装车作业时可放平搭在地面，爬梯与地面夹角控制在15度以内，满足履带设备爬坡的角度要求，避免设备底部与爬梯端部发生剐蹭。

　　从安装边界与尺寸适配来看，该挂车总长度控制在13米以内，主货台宽度3米，符合公路货运车辆的外廓尺寸要求，鹅颈部分的牵引销采用标准50号牵引销，适配市面上绝大多数重型牵引车的鞍座接口，车桥安装位置预留了标准的板簧安装座与制动气室安装空间，可直接匹配市面上通用的挂车车桥总成与制动系统配件，后期维护更换配件无需额外定制。车架两侧设置了嵌入式的边灯安装位与反光标识粘贴区域，满足机动车运行安全技术条件的相关要求，尾部设置了标准的牌照安装位与尾灯组安装支架，可直接适配通用挂车尾灯总成。

　　在结构细节处理上，货台两侧的边梁采用槽钢折弯结构，既作为货台的边缘防护，也可作为绑带挂点的安装基体，同时在边梁内部预留了气路与电路管线的布置空间，所有管线均隐藏在边梁内部，避免运输过程中货物剐蹭导致管线破损。爬梯的铰接位置采用耐磨铜套作为转动副，配合黄油嘴可定期加注润滑脂，减少铰接位置的磨损，延长爬梯结构的使用寿命。车桥上方的货台位置做了局部加高处理，避免车辆行驶过程中轮胎跳动与货台底部发生干涉，同时在轮拱位置设置了挡泥板安装支架，可加装标准橡胶挡泥板，减少行驶过程中泥水飞溅。
