参数化HGR35R直线导轨结构设计

　　在非标自动化设备、精密机床、电子制造产线的直线传动单元设计中，直线导轨是承担运动导向、负载承载的核心基础部件，其选型与建模效率直接影响整台设备的设计迭代速度。常规的导轨建模多采用导入厂商STEP实体的方式，一旦需要调整导轨长度适配不同行程的设备，就需要重新下载对应规格的模型、重新配合安装孔位，重复操作占用大量设计时间，而这款参数化的HGR系列导轨结构，正是针对这一设计痛点搭建的可驱动参数模型。

　　从实际应用场景来看，这类35规格的重载直线导轨，常被用在立式加工中心的XYZ轴进给导向、桁架机械手的水平行走轴、大型激光切割机的横梁移动导向、自动化仓储堆垛机的升降导向等场景，这类场景普遍要求导轨具备高刚性、稳定的行走精度、均匀的安装孔位分布，同时不同设备的行程跨度差异极大，从几百毫米的短行程到数米的长行程都有覆盖，固定长度的模型无法适配多变的设计需求。

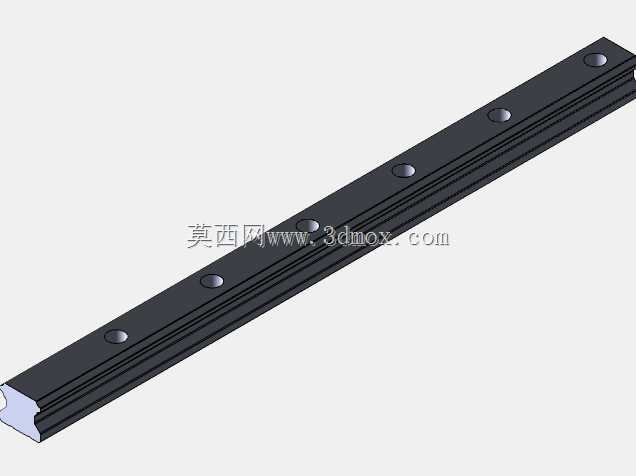

　　这款参数化导轨的设计思路完全贴合一线结构工程师的建模逻辑，没有冗余的装饰特征，所有尺寸关联都围绕实际生产安装的边界条件搭建。模型核心的驱动参数为导轨总长度，修改该参数后，系统会自动按照上银HGR35R导轨的标准孔距，计算对应长度下需要排布的安装孔数量，自动在导轨基体上切除安装沉孔与螺纹过孔，同时自动修正导轨两端的孔位边距，保证两端剩余长度符合厂商样本的安装规范，不会出现孔位超出导轨端面、或者端距过大导致安装后导轨端部悬空的问题。

　　从外形尺寸与安装边界来看，该模型完全遵循HGR35R导轨的公制标准尺寸：导轨宽度为35mm，导轨高度为29.5mm，安装孔采用M8螺栓对应的沉孔设计，沉孔直径14mm、深度9mm，过孔直径9mm，相邻安装孔的标准间距为80mm，导轨与滑块配合的滚道圆弧面、侧面安装基准面的尺寸公差带完全按照厂商样本的名义尺寸建模，在装配时可以直接与标准HG35系列滑块完成配合，不需要额外调整配合面尺寸。导轨的滑动面做了符合实际加工特征的倒角处理，端部的倒角尺寸为1mm，既符合实际加工的去毛刺工艺要求，也能避免装配时滑块套入导轨出现卡滞。

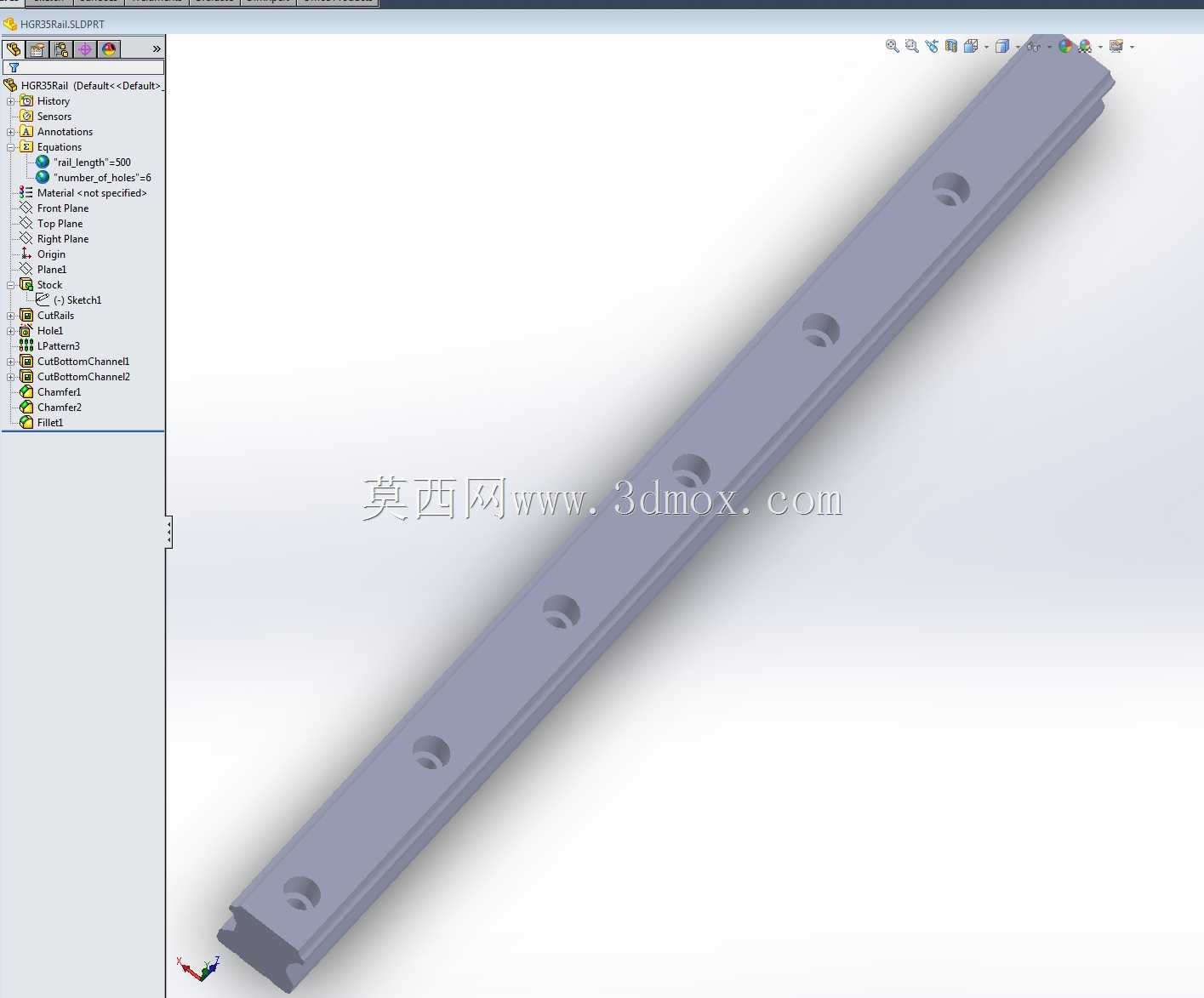

　　在功能特性上，该参数化模型保留了实体导轨的所有功能特征，没有因为参数化驱动简化关键结构：导轨底部的安装基准面为完整平面，建模时保证了平面度的名义精度，在装配环境中可以直接与设备安装基面做重合配合；两侧的滚道圆弧面曲率与标准滑块的滚珠曲率匹配，做运动仿真时可以直接添加线性马达配合，模拟滑块在导轨上的往复运动，不会出现特征缺失导致的配合错误。对比导入的固定长度实体模型，这款参数化模型的特征树逻辑清晰，所有参数都做了中文命名，即使是接手项目的其他工程师，也能快速找到长度驱动参数完成修改，不需要重新梳理特征之间的父子关系。

　　在实际设计工作中，使用这类参数化导轨模型可以大幅减少重复建模的工作量：比如在做同系列不同行程的设备改型时，只需要输入设计需要的导轨长度，模型就能自动更新到对应尺寸，安装孔位自动排布完成，不需要逐个阵列孔位、检查端距，也不需要反复去厂商网站下载对应长度的模型文件。同时模型的所有特征都是可编辑的，如果有特殊的安装需求，比如需要在导轨上额外加工定位销孔、或者修改端部的安装结构，可以直接在现有模型的基础上添加特征，不会因为导入的是破面实体导致无法编辑。

　　需要注意的是，该模型为参数化设计模板，建模时采用的是厂商样本的名义尺寸，在实际出工程图加工时，需要根据设备的精度等级要求，补充对应的形位公差标注，比如导轨安装基准面的平面度、两侧导向面的直线度、安装孔的位置度等，同时要根据实际使用的螺栓长度，确认沉孔深度是否满足螺栓头的沉装要求，避免出现螺栓头突出导轨基面导致安装不平稳的问题。在长行程应用场景中，使用该模型生成多根导轨拼接结构时，需要额外注意拼接处的孔位间距与导轨接缝的间隙，保证拼接后导轨的直线度满足设备运行要求。
