带SEW齿轮电机的变速皮带输送装置

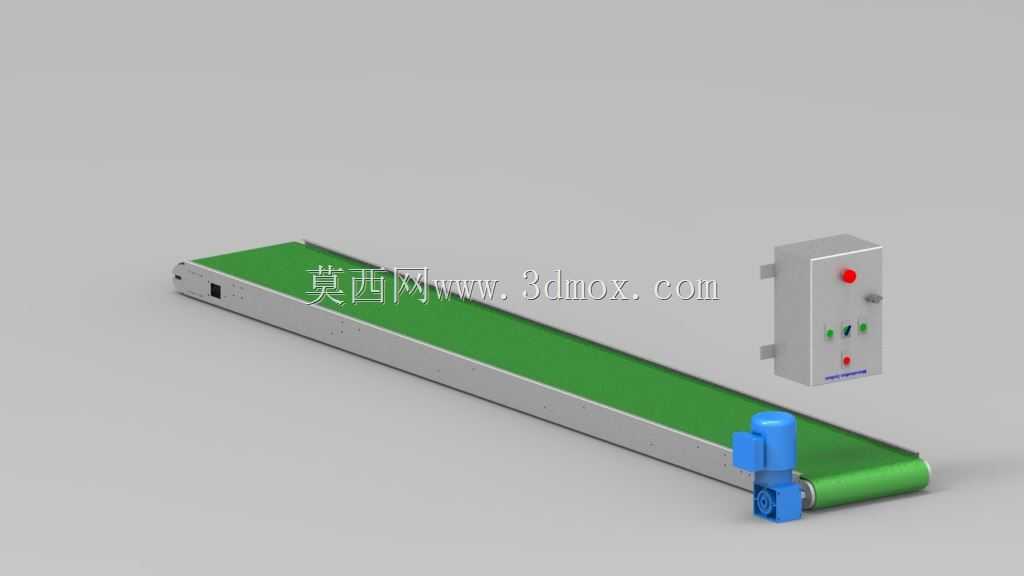

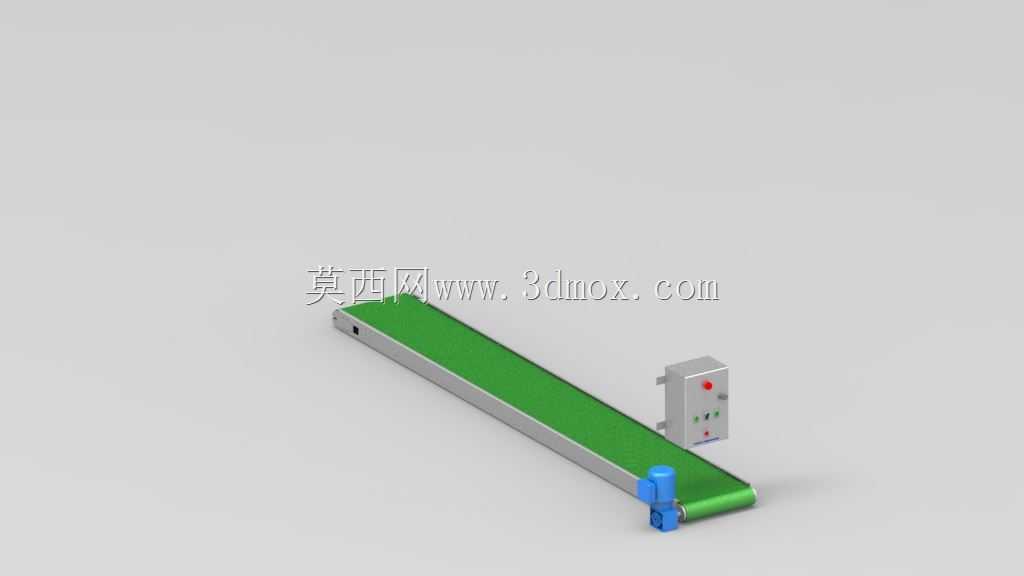

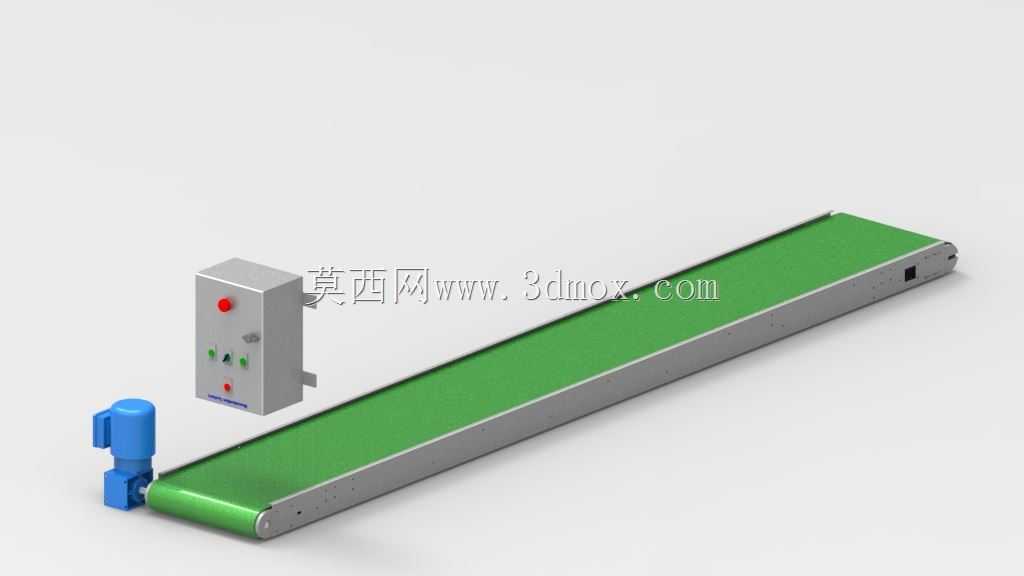

　　在电子元器件组装、食品包装分拣、小型五金件加工转运这类产线场景里，这类窄幅皮带输送设备的出镜率一直很高，很多布局紧凑的工位间物料传递，都靠这类设备完成衔接，不用额外占用过多车间通道空间，也能适配不同节拍的工位流转需求。这套带SEW齿轮电机的变速输送结构，驱动端直接把齿轮减速电机集成在主动辊筒端侧，没有额外的链传动或者带传动外置结构，整体安装占用的横向空间比传统分体驱动的输送机小很多，在设备布局的时候，能直接贴靠工位台边缘安装，不用预留额外的传动部件维护避让空间。

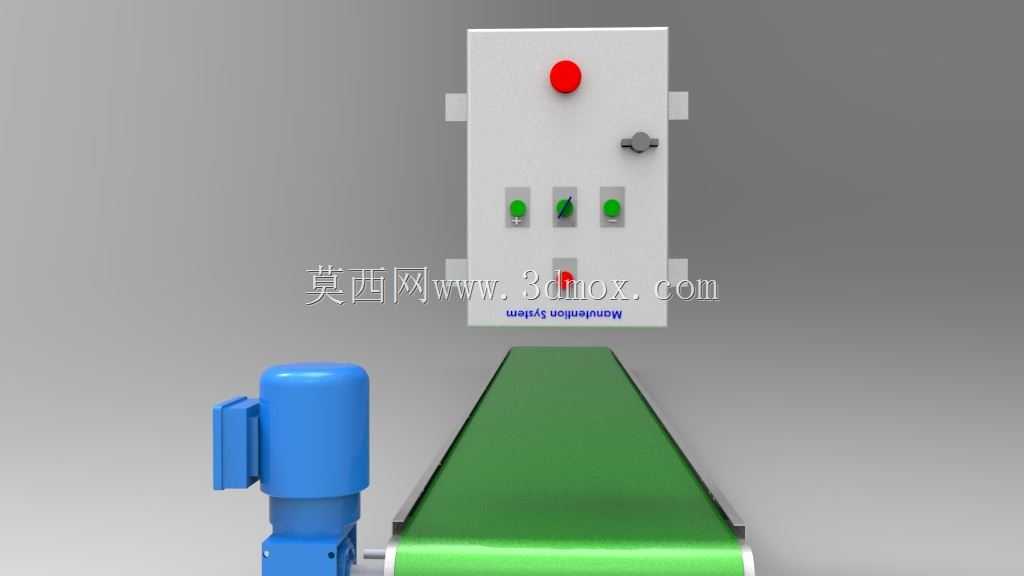

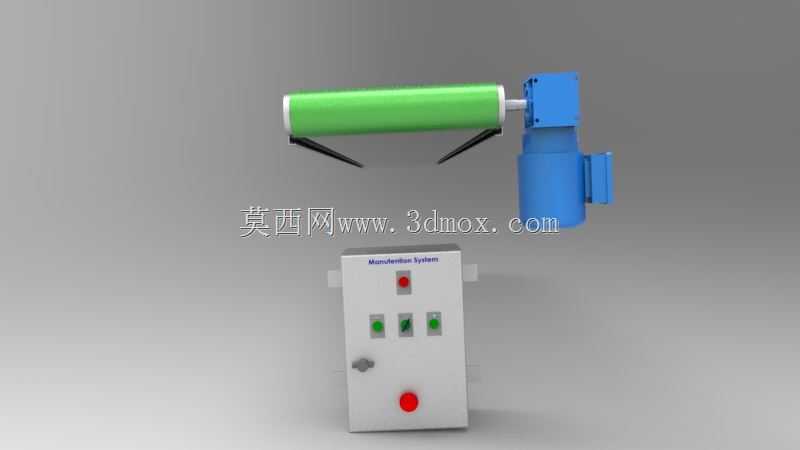

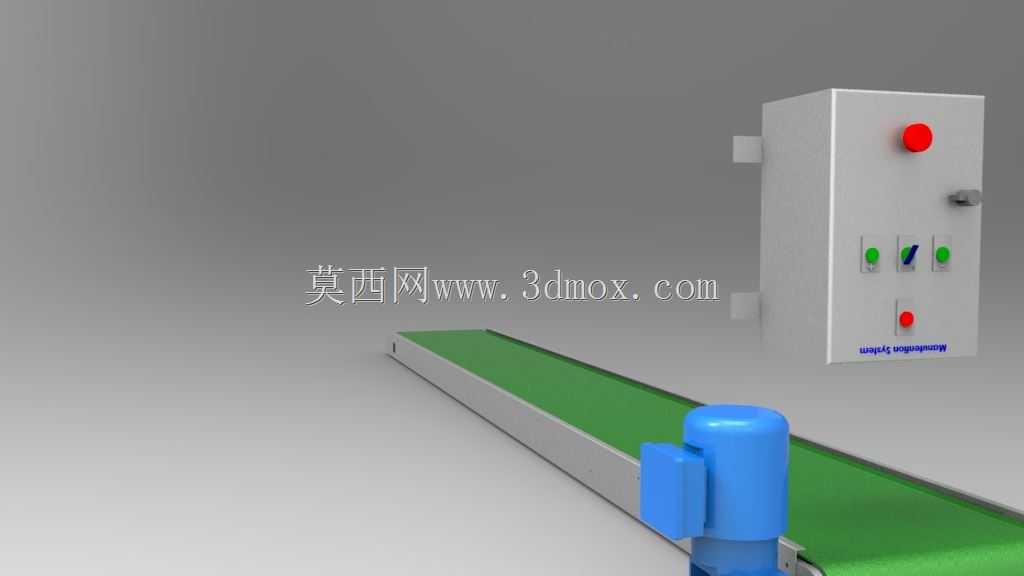

　　从结构设计逻辑来看，主动辊筒采用腰鼓形加工面，能自动纠正皮带运行过程中的轻微跑偏，不用额外加装复杂的纠偏挡边结构，降低日常维护的调整频次；皮带选用绿色PVC材质，表面摩擦系数适中，既可以保证纸箱、塑料周转盒、零散小零件在输送过程中不会出现打滑移位，也不会因为摩擦力过大导致物料在工位挡停时出现过度磨损。侧边的控制箱集成了启停按钮、调速旋钮和运行状态指示灯，所有接线都从设备框架的铝型材内腔走线，外部没有明露的线缆，既避免车间日常清扫、物料搬运过程中刮蹭损坏线缆，也能让设备整体外观更整洁，适配洁净车间的布线要求。

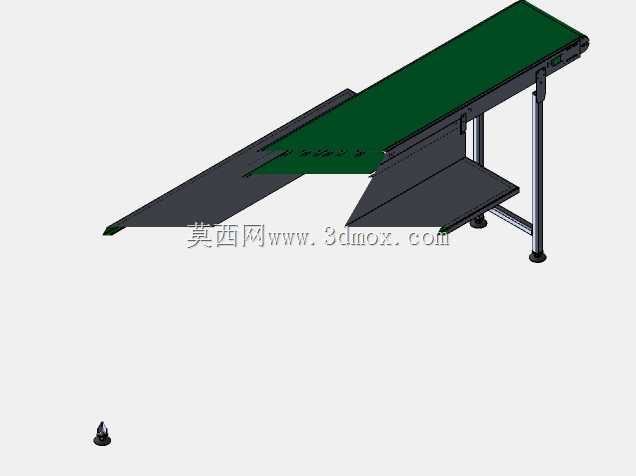

　　设备的安装边界需要注意，驱动端电机侧要预留至少150mm的散热空间，不能直接把电机贴靠在墙面或者其他设备壳体上，避免电机运行时散热不畅导致过热保护；设备支脚采用可调式脚杯结构，可调行程在50mm范围内，安装时可以根据前后对接设备的高度差调整整体输送面高度，不用额外加工定制支架，适配不同高度的产线对接需求。变速功能的实现是通过齿轮电机配套的变频控制模块，调速范围覆盖常用的0.1m/s到0.8m/s输送速度，既可以在人工上料工位调慢速度方便操作人员摆放物料，也可以在自动分拣段调快速度匹配分拣设备的节拍，不用更换传动轮或者调整皮带张紧度就能完成速度切换。

　　皮带下方的承托板采用薄钢板折弯成型，表面做镀锌防锈处理，整个输送段的皮带下垂量控制在2mm以内，输送小型扁平零件的时候不会因为皮带凹陷出现物料卡滞，也能减少皮带运行过程中的颤动，保证物料输送的平稳性。尾部从动辊筒采用张紧结构内置设计，调整张紧度的时候只需要拧动尾部端侧的两个调整螺栓就能完成，不用拆卸侧边的防护盖板，日常维护操作很方便，张紧行程预留了30mm，足够覆盖皮带长期使用后的拉伸伸长量，延长皮带的更换周期。在实际选型适配的时候，这类窄幅输送设备的额定负载按照每米10kg设计，适合输送单件重量在5kg以内的零散物料，如果要输送更重的工件，只需要更换对应厚度的皮带和加强承托板的支撑密度，主体框架结构不用做改动，模块化的设计能减少二次改造成本。设备的整体框架采用工业铝型材拼装，所有连接位置都用内置角件固定，没有外凸的螺栓头，避免输送过程中勾挂物料或者操作人员的衣物，安全防护性更好。
