可伸缩带式物料输送设备结构设计

　　这款伸缩式皮带输送设备的设计，最初是为了适配车间内不同装卸点位的柔性作业需求，在常规固定皮带机的基础上做了伸缩段的结构优化，解决传统固定输送线无法灵活调整作业距离、需要频繁挪动设备或人工辅助转运的痛点。从实际应用场景来看，这类设备常部署在仓储装卸区、生产流水线末端、快递分拨站点，可根据货车停靠位置、流水线对接点位的距离变化，自由调整伸出段长度，无需额外加装接驳输送段，就能完成从固定工位到移动装卸点的物料转运，尤其适合纸箱、袋装件、规整包装箱等成件物料的水平输送作业，部分工况下也可通过调整机架支腿高度适配小角度倾斜输送的需求。

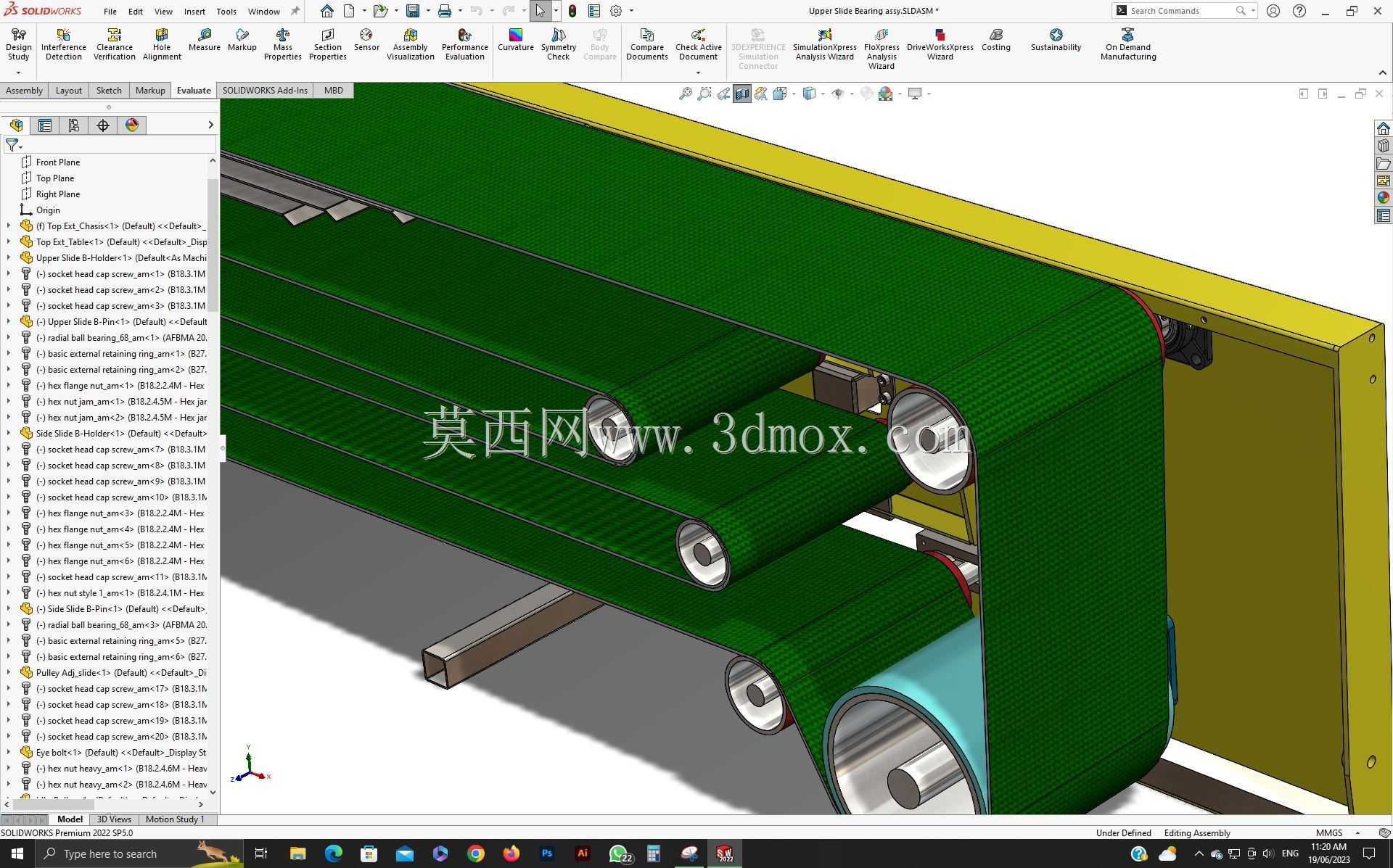

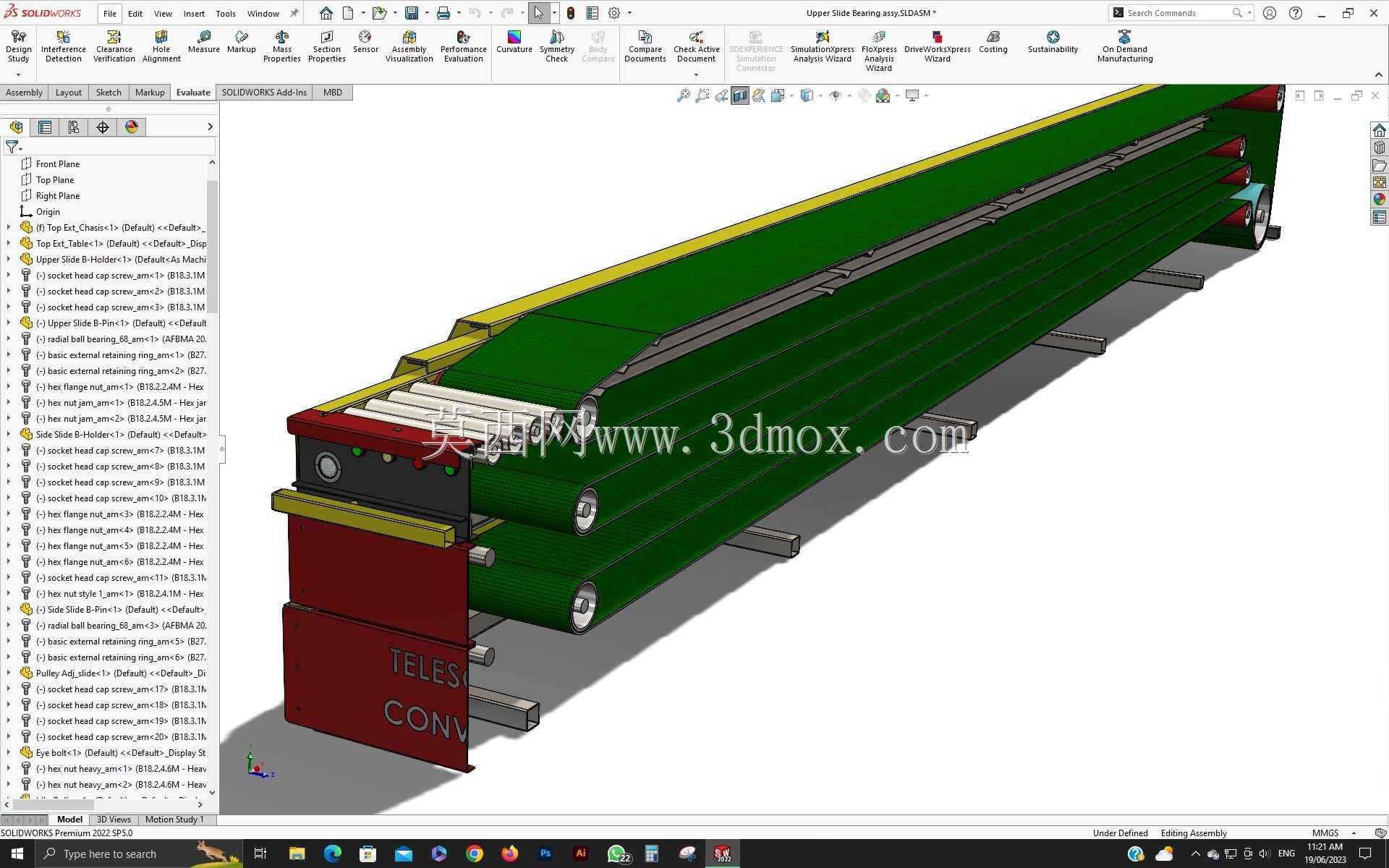

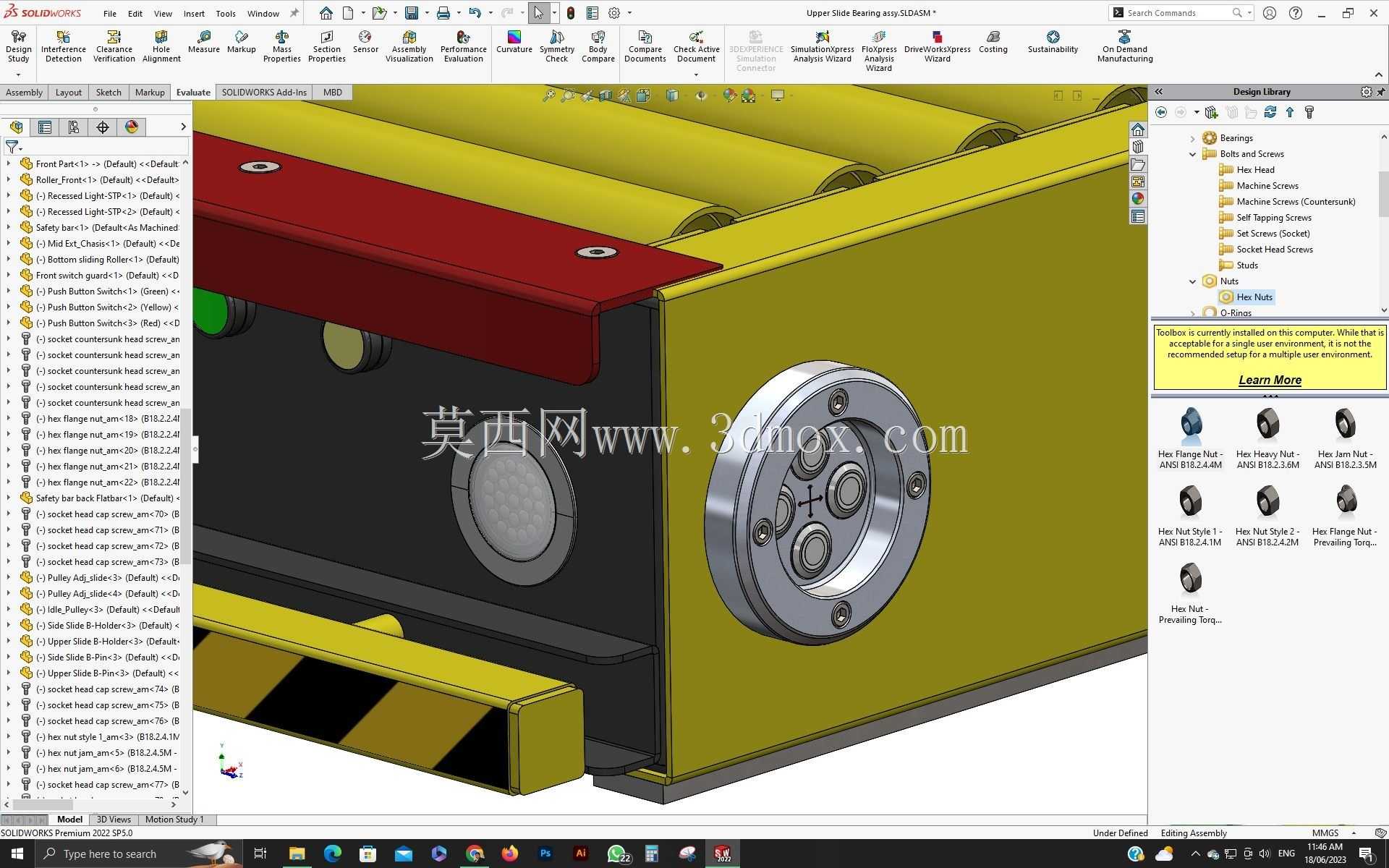

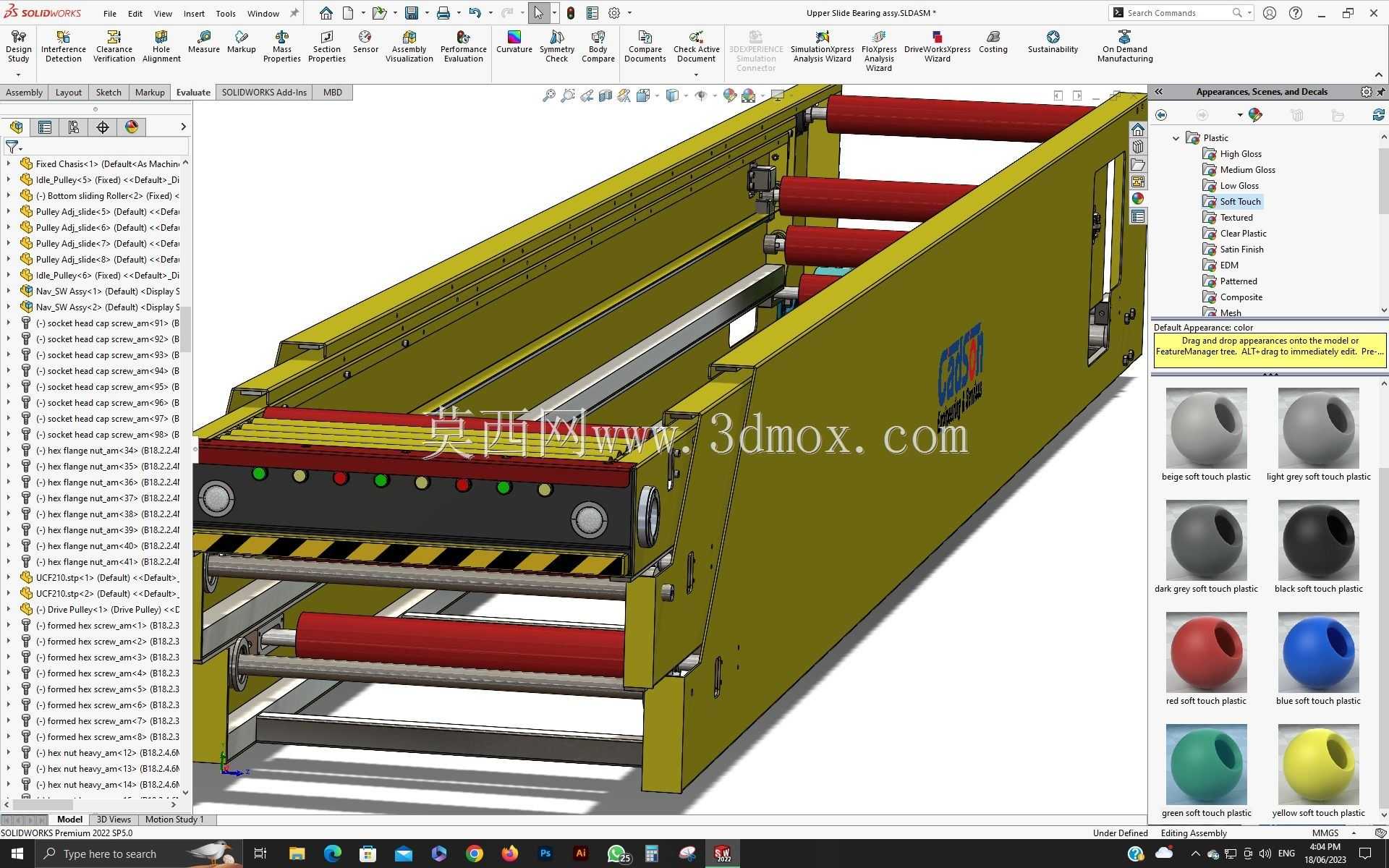

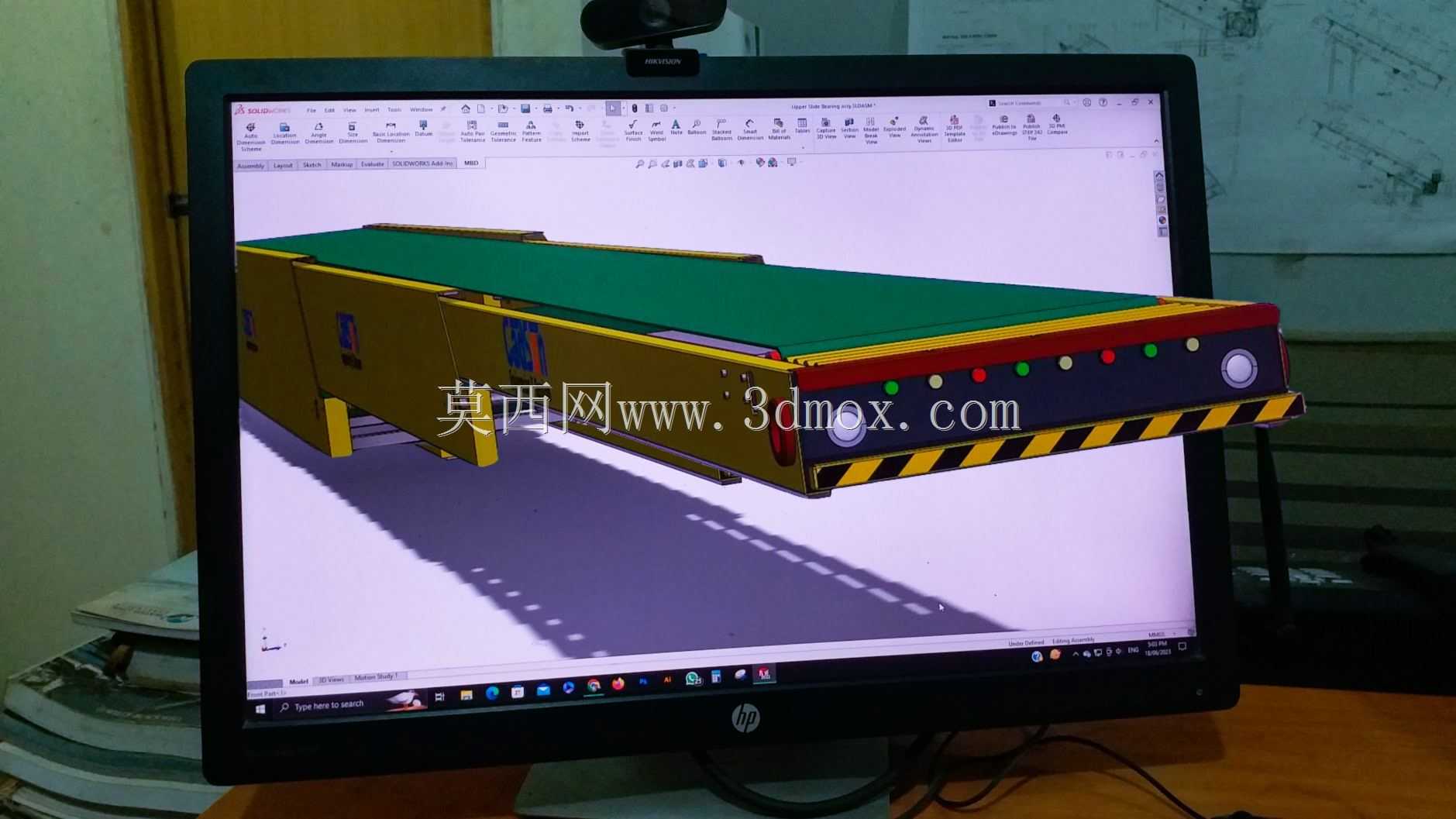

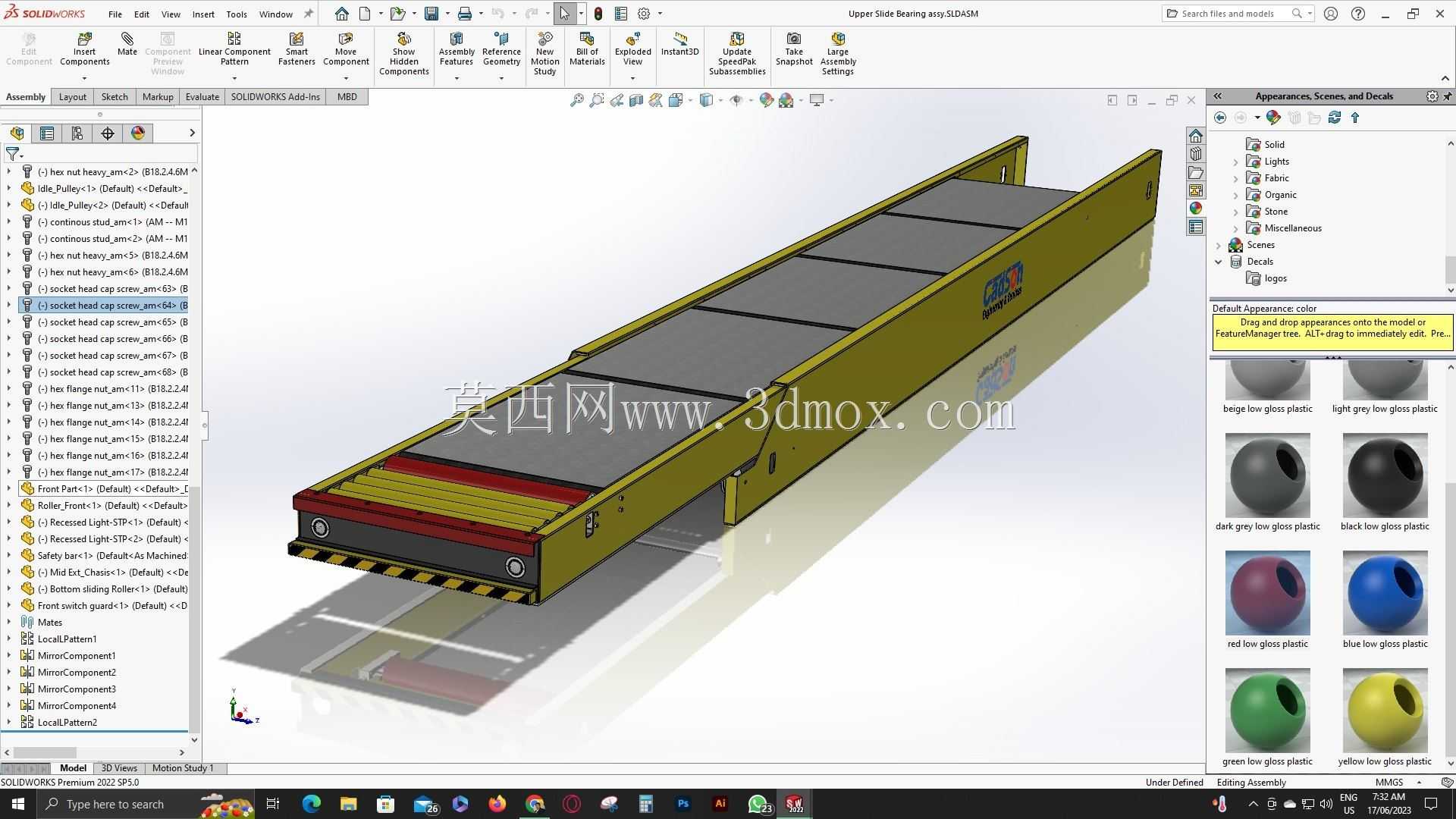

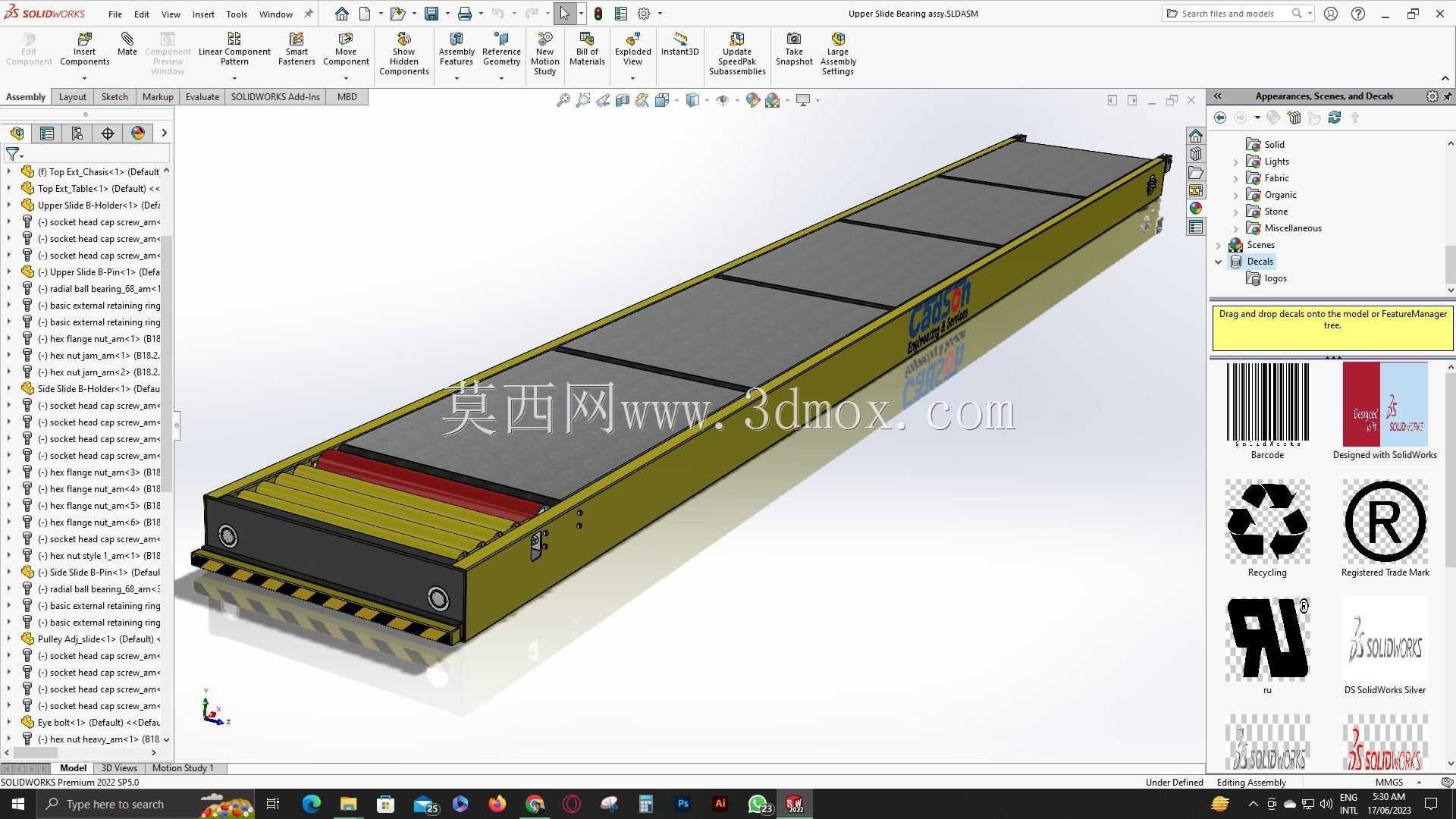

　　从功能特性来看，设备主体采用多段嵌套式机架结构，固定段作为基础承载框架安装在作业区域的固定点位，内部嵌套的伸缩段可沿着固定段的导轨做水平方向的伸缩动作，伸缩动作的驱动可根据实际载荷选择电动滚筒驱动或者齿轮齿条驱动，伸出长度可根据作业需求在设计行程范围内任意位置锁定，避免作业过程中伸缩段出现滑移。皮带选用绿色防滑PVC材质，表面摩擦系数适中，既能保证输送过程中物料不会出现打滑偏移，也能降低皮带表面的磨损速率，延长易损件的更换周期。设备伸出端的端部设置了黄黑警示的防撞条，同时端部机架上集成了控制按钮与状态指示灯，可在装卸点位直接控制设备的启停、伸缩动作，操作人员无需往返固定控制箱操作，提升作业效率。

　　设计过程中首先要确定的是伸缩行程与额定载荷的匹配关系，固定段机架采用矩形钢管焊接成型，内部设置伸缩段的支撑滚轮与导向导轨，保证伸缩段移动过程中不会出现卡滞、偏摆的问题，滚轮选用耐磨尼龙材质，降低移动过程中的噪音与磨损。伸缩段的机架采用轻量化的矩形管焊接，在保证结构刚度的前提下降低自身重量，减小伸缩驱动的负载。皮带的张紧机构设置在固定段的尾部，采用螺杆调节式张紧结构，可在皮带出现松弛伸长时快速调整张紧度，无需拆解机架结构，日常维护便捷。设备的支腿采用可调节高度的结构，底部配置脚杯，可根据现场地面的平整度调整设备水平度，保证皮带运行过程中不会出现跑偏的问题。

　　从安装边界来看，固定段的安装基础需要保证地面平整度误差不超过5mm/m，固定段机架通过膨胀螺栓与地面固定，避免设备伸缩作业过程中出现整机移位的问题。设备完全缩回状态下的长度可根据车间预留的安装空间定制，伸出最大行程可覆盖3到10米的作业范围，完全伸出状态下机架的下挠度控制在跨度的1/1000以内，保证输送过程中皮带运行平稳，不会出现物料颠簸掉落的问题。电气布线全部采用拖链内置的方式，伸缩过程中电缆不会出现拉扯、磨损的问题，控制回路设置了过载保护与行程限位，当伸缩段到达最大伸出或者完全缩回位置时会自动切断驱动电源，避免结构硬碰撞造成部件损坏。

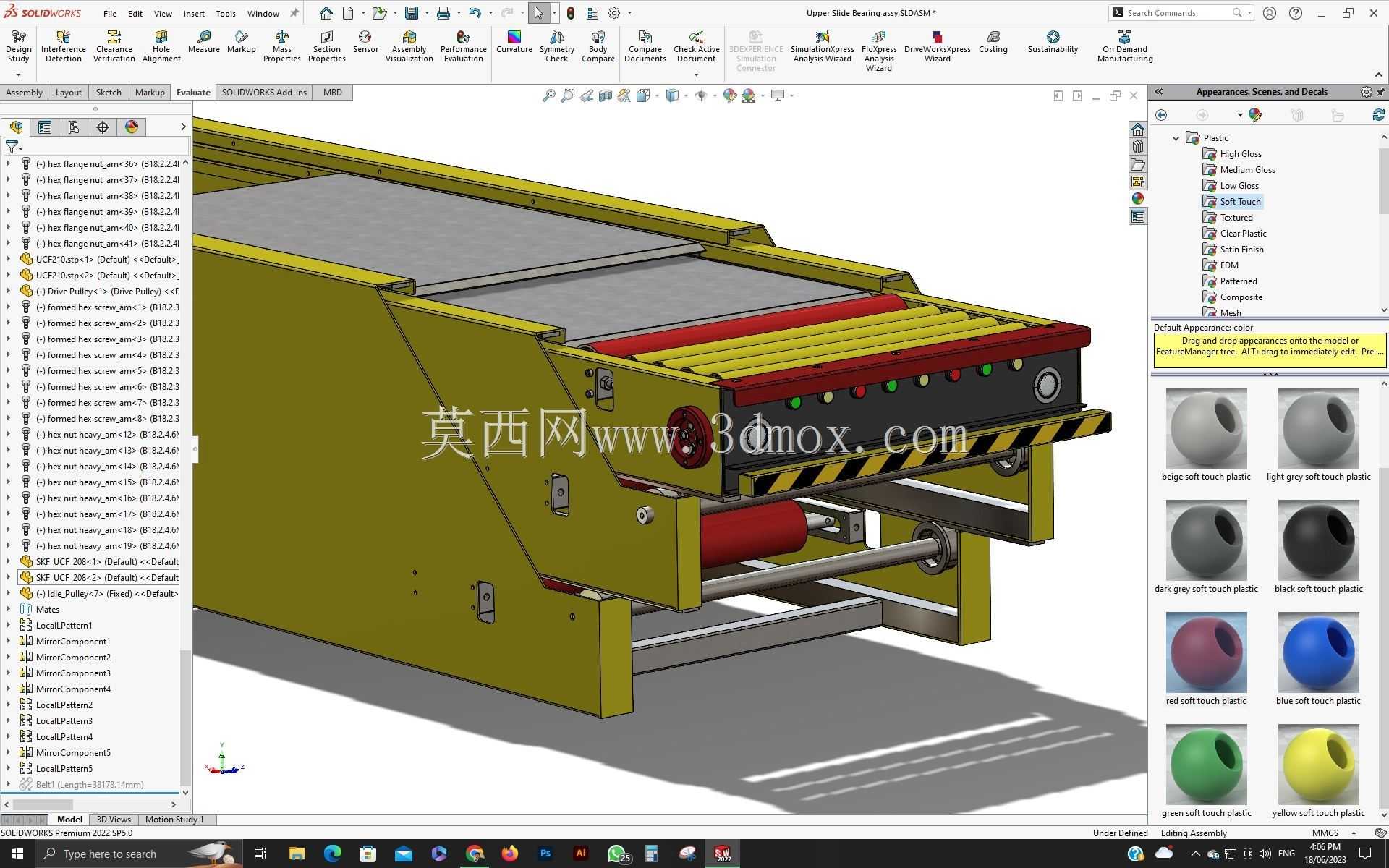

　　在结构细节处理上，皮带两侧设置了高度50mm的挡边，避免小尺寸物料从皮带侧边掉落，端部的卸料端设置了倾斜的导料板，可让物料平稳过渡到下一环节的输送设备或者装卸容器内，减少物料的磕碰损伤。机架的所有焊接位置都做了打磨去毛刺处理，表面喷涂工业黄色防锈漆，既符合车间设备的安全色规范，也能提升机架的防锈耐腐蚀能力，适配车间内多粉尘、偶尔有油污的作业环境。驱动滚筒表面做了滚花包胶处理，增大滚筒与皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题，所有滚筒的轴承都选用密封型深沟球轴承，可有效阻挡粉尘进入轴承内部，延长轴承的使用寿命，日常维护仅需定期加注润滑脂即可，维护成本较低。
